Ακόμη μια επισκευή Golden Axe arcade bootleg - set 2

geoanas

Commodore Vampire
Staff member
Comrade
Joined
Oct 21, 2012
Messages
7,377
Να λοιπόν ακόμη μια πλακέτα Golden Axe, ξαπλωμένη φαρδιά - πλατιά στον πάγκο του μαρτυρίου, να περιμένει υπομονετικά τις πρώτες βοήθειες. Τα προβλήματα ήταν κυρίως δύο:

1) Ολοκληρωτική απουσία ήχου
2) Τα sprites δεν εμφανιζόταν καθόλου, ενώ με κάποιες μετακινήσεις των eproms (βάλε - βγάλε) κατόρθωσα και τα εμφάνισα, σαν άλλος ταχυδακτυλουργός τραβώντας τα έξω από το ημίψηλο μαγικό καπέλο, αλλά αυτό που είδα ήταν καθαρά σκουπίδια. Μπερδεμένα χρώματα και χαρακτήρες στη θέση που έπρεπε να εμφανίζονται ή απλά σκουπίδια.

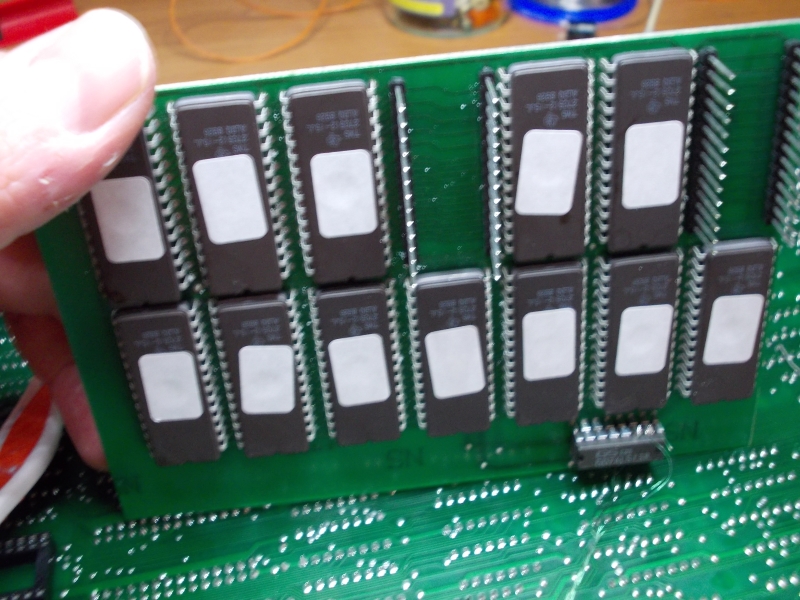

Η πλακέτα ήταν κατασκευή bootleg και διέφερε σημαντικά από τις δυο που είχα ήδη εξερευνήσει σε παλιότερες περιπέτειες. Αποτελούνταν από δυο boards συνδεδεμένα με connectors και μια μικρή daughter board, καρφωμένη ανάποδα πάνω στην solder επιφάνεια της δεύτερης. Εκεί βρισκόταν οι eproms που (όπως ανακάλυψα αργότερα) φιλοξενούσαν τα δεδομένα των sprites.

Οι πλακέτες έπρεπε να καθαριστούν γιατί η σκόνη και η μούργα περίσσευαν πάνω τους.

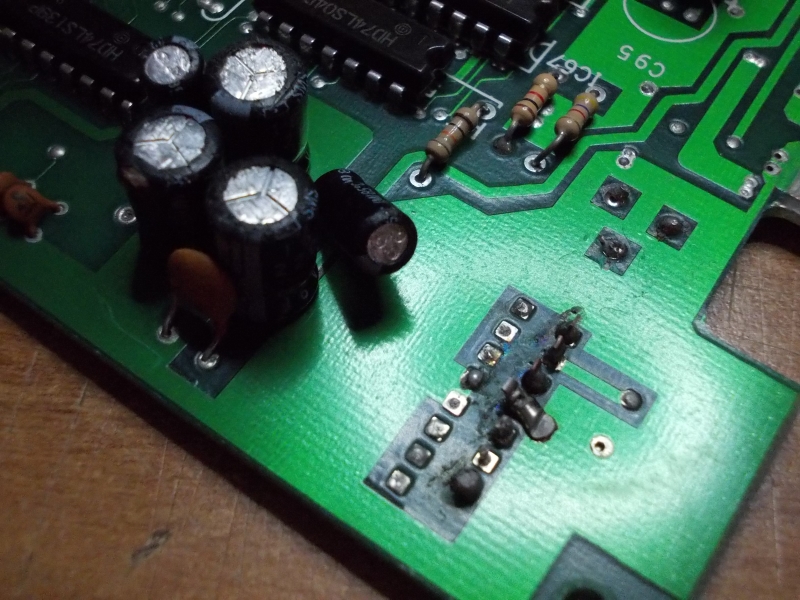

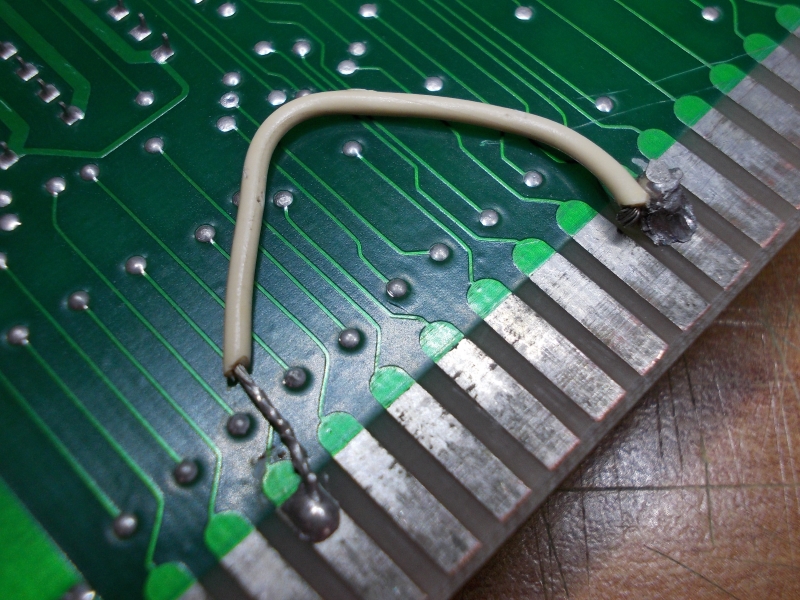

Το πρόβλημα του ήχου ήταν προφανέστατο...

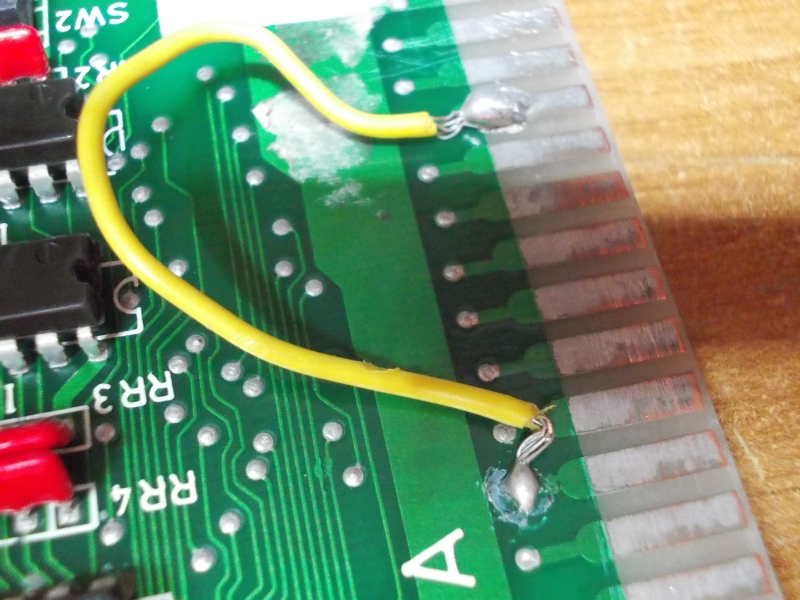

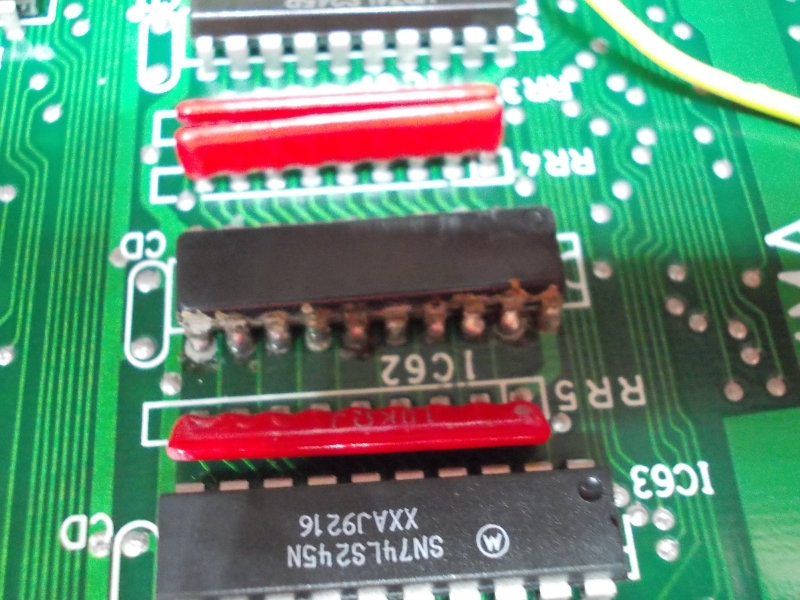

Πάνω στις πλακέτες είχαν γίνει διάφορες "ταρζανιές" και είχαν αφήσει ανεξίτηλα σημάδια, ως ουλές στην καρδιά και στην ψυχή του hardware.

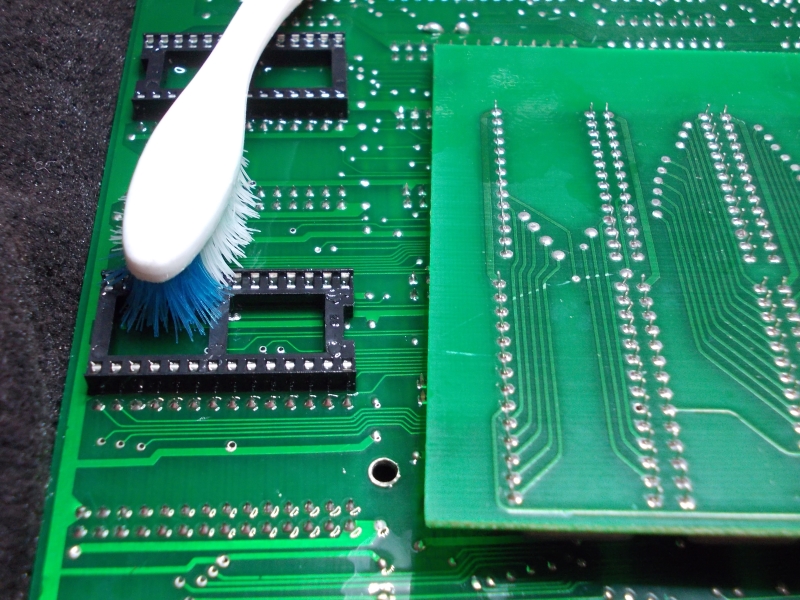

Μετά λοιπόν από την σχολαστική καθαριότητα και την γενική απεντόμωση, βρέθηκαν κι άλλα γενεσιουργά αίτια, κυρίως στην κάτω πλακέτα της συστοιχίας αλλά και στην μικρούλα daughter board...

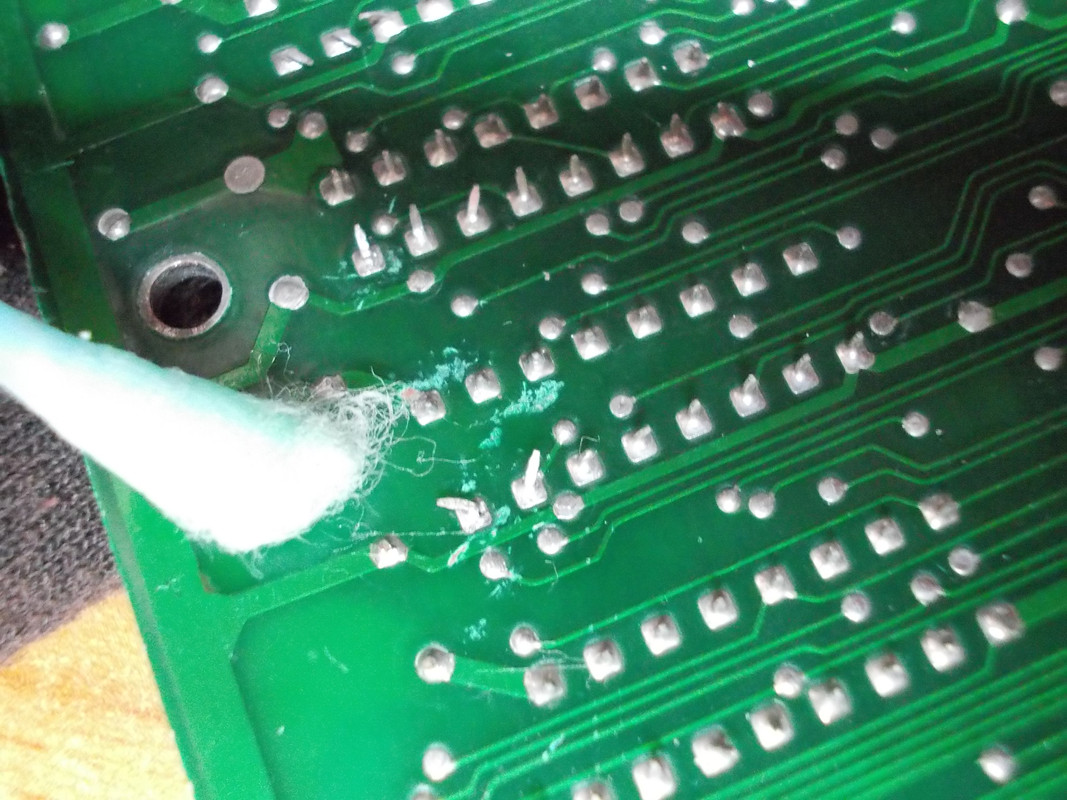

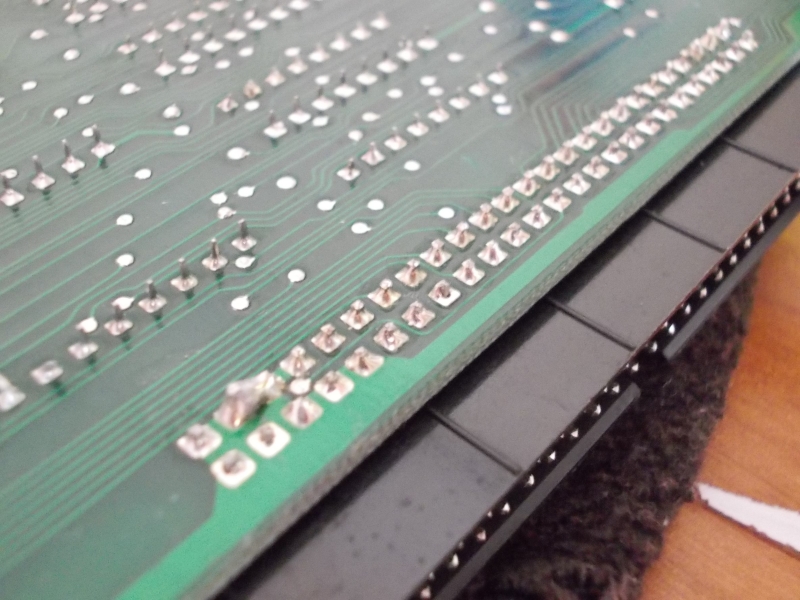

Ψυχρές κολλήσεις στο ένα connector. Can you spot it mate? ;)




Κομμένες πίστες και χτυπήματα...




Ουου...κι άλλη ψυχρή κόλληση! Can you guess where? :D

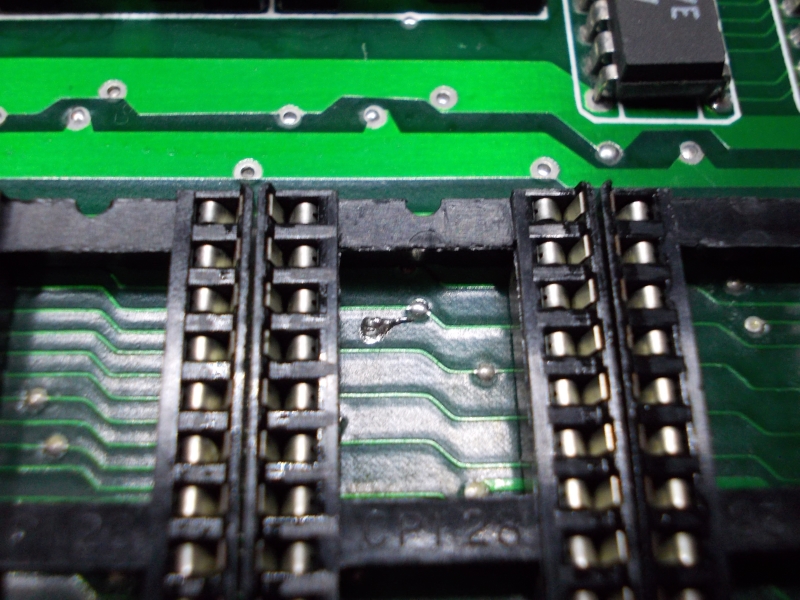

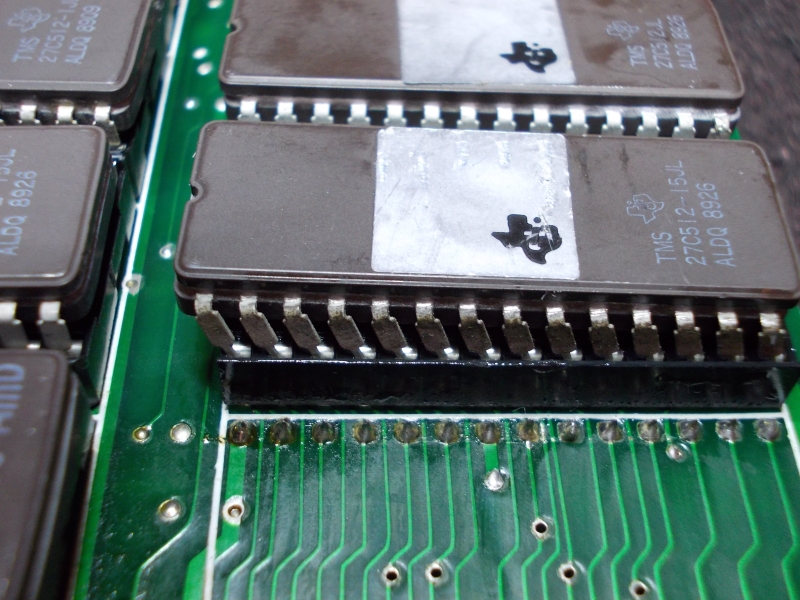

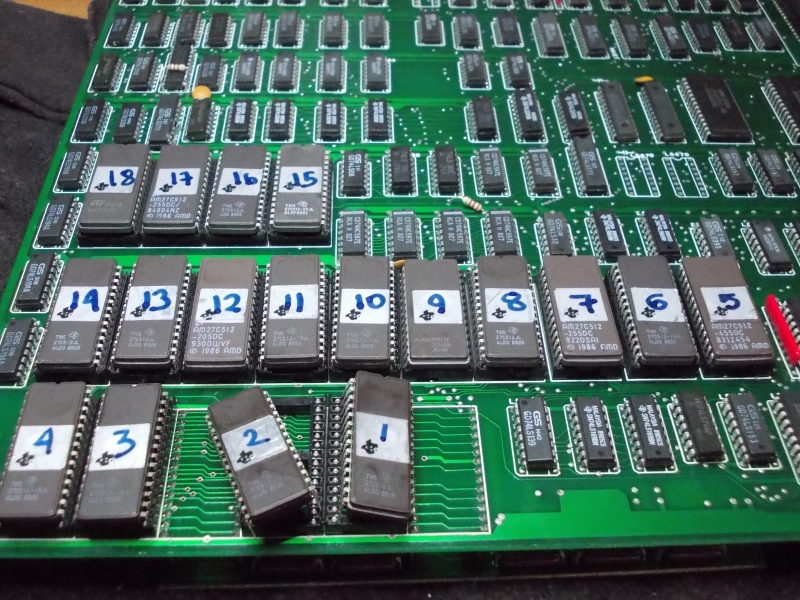

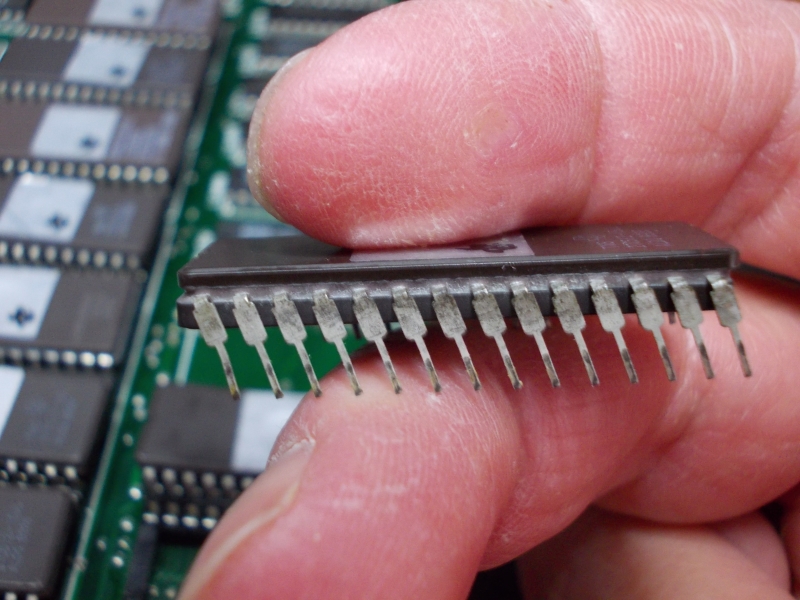

Μετά τον έλεγχο των eproms και το γυάλισμα των Pins ανακαλύφθηκε ακόμη ένα τέρας καλά κρυμμένο κάτω από μια βάση. Ένα χονδροειδέστατο κομμάτι καλάι που γούσταρε να παρεμβάλλεται και να δημιουργεί προβλήματα, που αλλού; Στην περιοχή των sprites!

Όλα τακτοποιήθηκαν και έγινε το καθιερωμένο recap για να μας πάει γούρι. Έγινε solder reflow σε ατέλειωτα στρέμματα επιφανείας. Τοποθετήθηκαν επίσης καινούργιοι αποστάτες και η πλακέτα βγήκε από το εργοστάσιο. Αυτή την φορά δεν επιθεωρήθηκε από κάποιον αγνώστων στοιχείων μάστορα που φτύνει και κολλάει. Επιθεωρήθηκε πόντο - πόντο από την αφεντιά μου, γρυλίζοντας και μουγκρίζοντας...

Το καλό που την ήθελα, να ανάψει και να με ανταμείψει για τις ΑΠΕΙΡΕΣ ώρες που έφαγα για πάρτη της...



Αυτό κι έγινε...

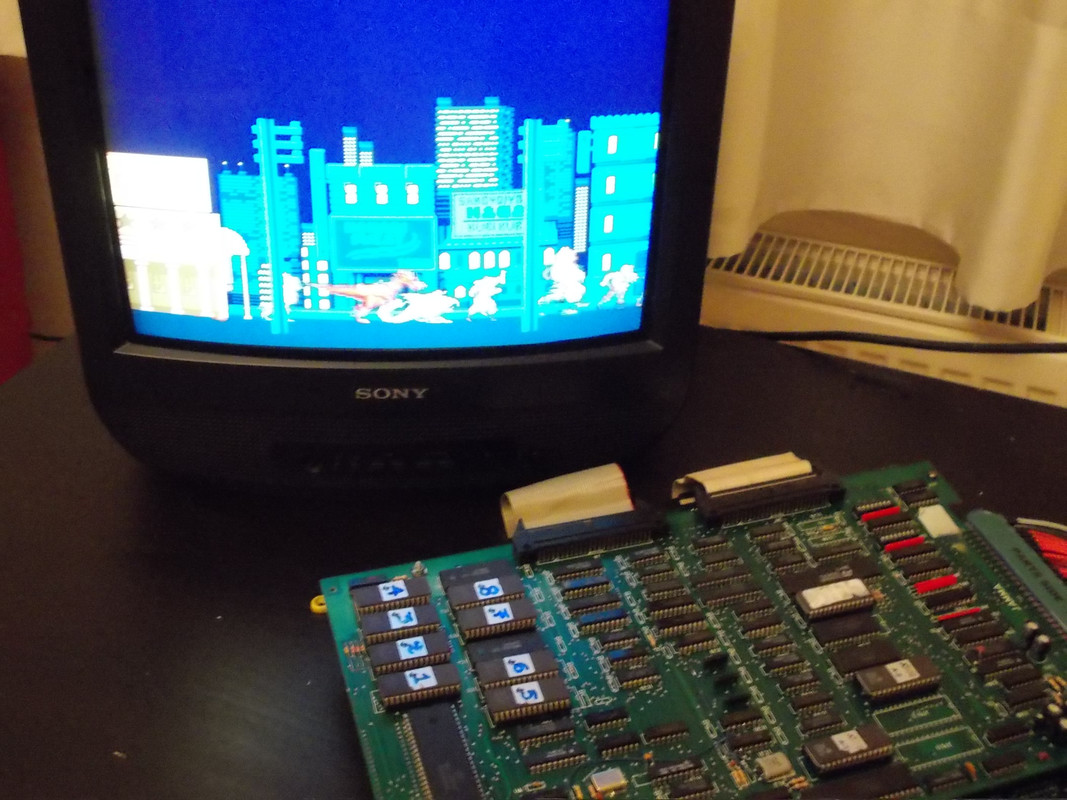

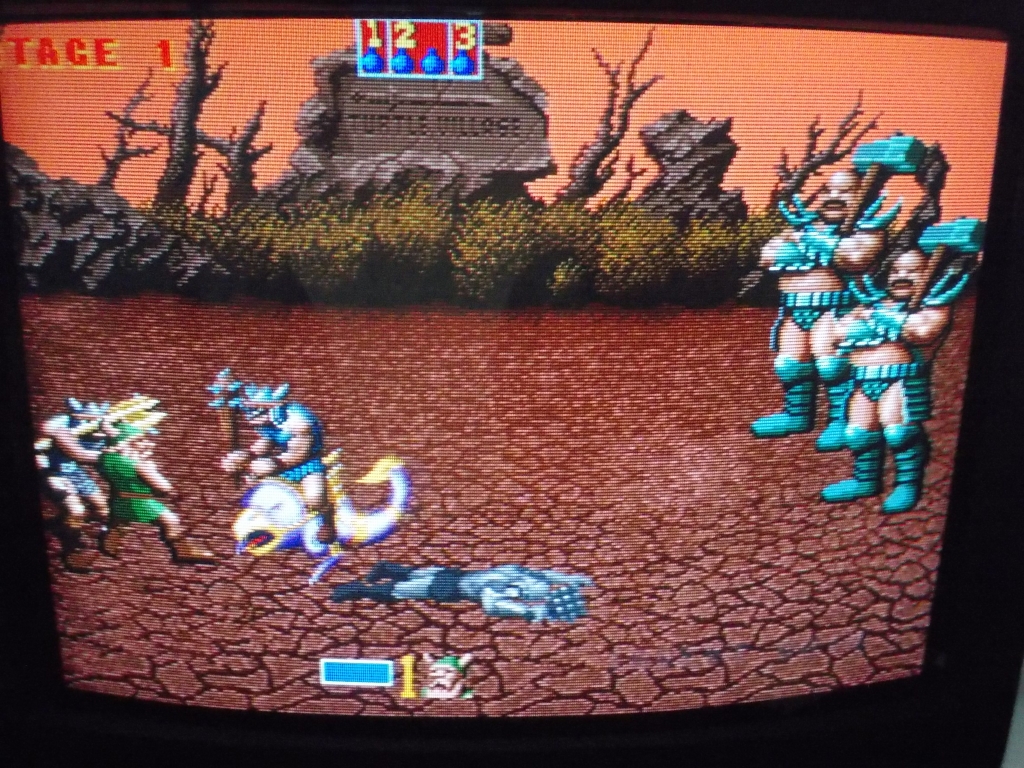

Όλη η παρέα τραγουδάει χαρούμενα!

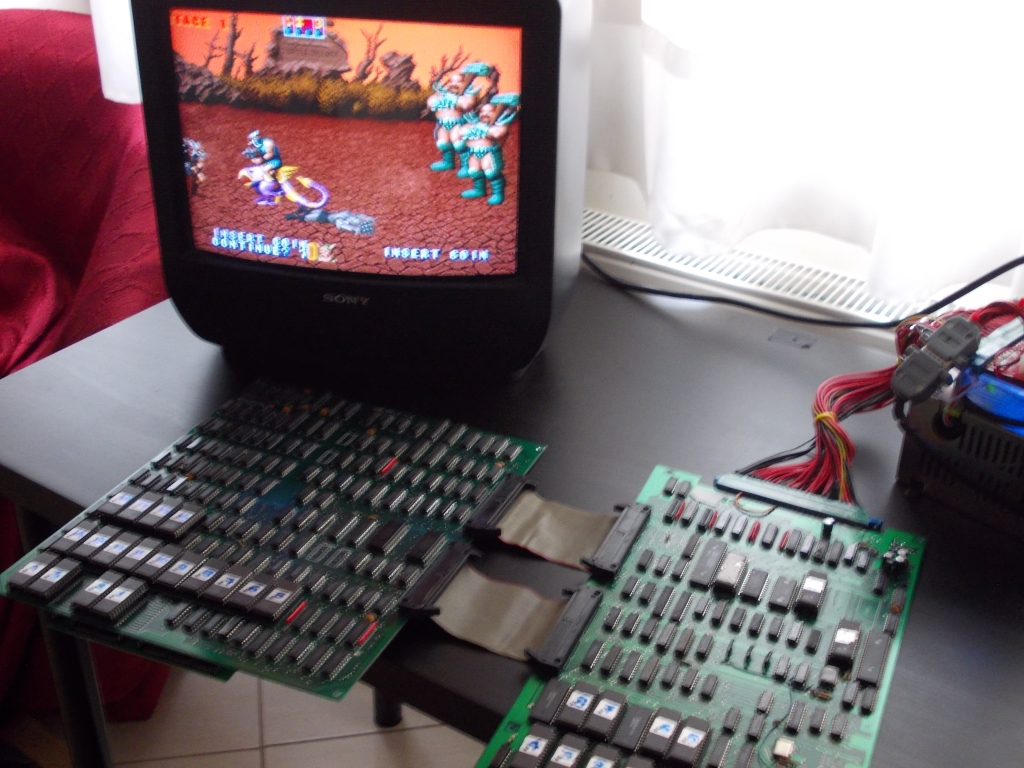

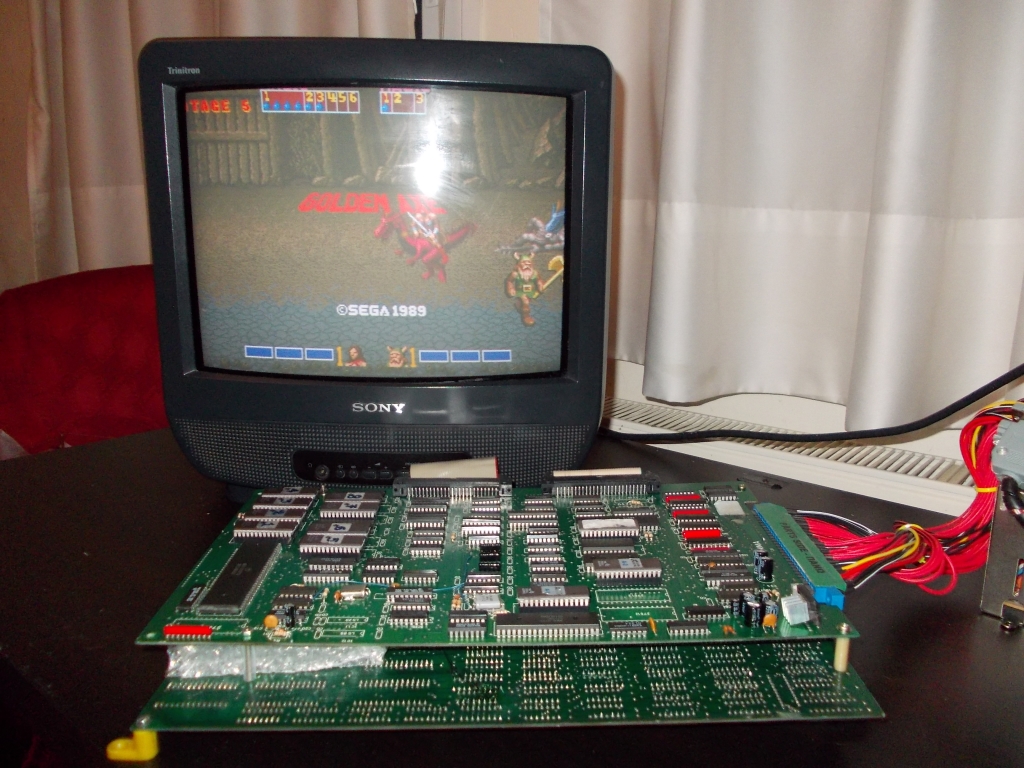

Κατά την διάρκεια του τελικού ελέγχου. Απλωμένη και στρωμένη σαν τραχανάς.


Το τερμάτισα (με πολλά credits φυσικά) και η πλακέτα επιστράφηκε σε καλό φίλο που εκτιμά και αγαπάει τα κλασικά παιχνίδια.

Αυτά!


riscknight

Retro Enthusiast
Comrade
Joined
Jul 16, 2015
Messages
435
Χαρά για τα μάτια μας, τα μπράβο πια περισσεύουν.
Χαρα στην υπομονη και επιμονη σου θα γραψω εγω προσωπικα.

Ειδα τη 'βουρτσα' και σκεφτηκα το καθαρισμα που πρεπει να κανω με ισοπροπυλικη και δεν τη παλευω - let alone all the other 'boring' stuff.


geoanas

Commodore Vampire
Staff member
Comrade
Joined
Oct 21, 2012
Messages
7,377
Χαρα στην υπομονη και επιμονη σου θα γραψω εγω προσωπικα.

Ειδα τη 'βουρτσα' και σκεφτηκα το καθαρισμα που πρεπει να κανω με ισοπροπυλικη και δεν τη παλευω - let alone all the other 'boring' stuff.
Χα!Χα!Χα! Η μισή απόλαυση βρίσκεται στο "καθάρισμα"! ;):)
...και...
Μην αναβάλεις ποτέ για αύριο, αυτό που μπορείς να ...καθαρίσεις σήμερα! :D:p


Always Somewhere

Retro Mentor
Comrade
Joined
Jul 8, 2017
Messages
1,499
Άψογος!!

Η πλακέτα μετα την παρέμβαση του Γιώργου ειναι σαν καινούργια.. Πραγματικά λες και μόλις βγήκε από το εργοστάσιο παραγωγής!!

Last edited:

cutlaroc

Retro Addict
Comrade
Joined
Aug 4, 2017
Messages
545
Δεν υπάρχουν λόγια για να περιγράψουν πάλι την απέραντη γαματοσύνη σου Γιώργο μου! :) :)


nikosmimo

Retro Starter
Comrade
Joined
Nov 7, 2017
Messages
88
οταν ο γιατρος..εχει σπουδασει σιλικον..βαλευ..ανευ διδασκαλου..τοτε η ασθενης..πλακκετα....θα μακρο..ημερευσει...τα λογια ειναι περιτα...οι ευχαριστειες..αληθινες κι ατελειωτες...


geoanas

Commodore Vampire
Staff member
Comrade
Joined
Oct 21, 2012
Messages
7,377
οταν ο γιατρος..εχει σπουδασει σιλικον..βαλευ..ανευ διδασκαλου..τοτε η ασθενης..πλακκετα....θα μακρο..ημερευσει...τα λογια ειναι περιτα...οι ευχαριστειες..αληθινες κι ατελειωτες...
Ευχαριστώ Νικ και Καλώς ήρθες και στο forum! :emoji_thumbsup:


nikosmimo

Retro Starter
Comrade
Joined
Nov 7, 2017
Messages
88
καλως..σας βρηκα γιατρε...αργησα αλλα..ειμαι εδω...αν και η μερα ..ειναι τραγικη..για την χαλκιδηκη..σημερα γυρω στης 5 το πρωι κοπασε..εδω στην πατρα..ο αερας οι κεραυνοι...και η βροχη...ευτυχως που εβρεξε....τι τα θες ειμαστε πολυ μικροι απεναντι στην φυση....καψε ..καψε καθε χρονο..ηρθε η ωρα της πληρωμης...


geoanas

Commodore Vampire
Staff member
Comrade
Joined
Oct 21, 2012
Messages
7,377
Η μέρα ήταν όντως τραγική και αυτά που βιώσαμε (ειδικά η σύζυγος που εργάζεται ως νοσηλεύτρια) δεν μπορείς ούτε να τα φανταστείς. Σε 10 μόλις λεπτά μπορεί να αλλάξει η ζωή σου φίλε μου :(
