Επιτέλους ποιοτική εικόνα για τον Commodore 64

Pluto63

Retro Addict
Messages
735
Reaction score
834
Points
93
Το να πω ποσά χρονια ψάχνω, κατασκευάζω, δοκιμάζω video mod για τον αγαπημένο μου 64 ώστε να εχω εκείνη την ωραία αίσθηση οπως οταν έπαιζα στην Sony 29" CRT δεν λέγεται. Απο τοτε που βγήκαν τα Lcd/Oled monitor κάτι χάθηκε, κάτι δεν μου άρεσε, οι σκιές, τα χρωματα, τα artifacts, και πολλά αλλα. Η τελευταία προσπάθεια μου ηταν με το lumafix που παρουσίασα σε ενα άλλο ποστ και βελτίωσα λίγο τα artifacts αλλα το βασικό προβλημα έμεινε.
Και να το καλοκαίρι που μας πέρασε βλέπω στο eBay ενα περίεργο post με τίτλο. " KIT SuperVideo RF-Modulator + UltraSID - Commodore C64C / C128(D/CR) S-Video Y/C ".
Δυστυχώς δεν υπάρχει πια το link για το βάλω. Ολη η περιγραφή στα γερμανικά οποτε περισσότερο φαντάστηκα τι μπορεί να ηταν και σε μια στιγμη τρέλας το παρήγγειλα είτε δούλευε είτε όχι.
Έφτασε λοιπόν το πακετάκι μετα απο λίγο καιρό και ξεχάστηκε οπως πολλά αλλα project που πήραν αναβολή λογω της όλης κατάστασης που ζούμε με το κυνήγι της δουλειάς, μου μένει να κάνω νυχτερινές εφημερίες και ειναι σαν να γύρισα στα 30 μου μόνο που δεν ειμαι....
Εντάξει ας μην παραπονιόμαστε πολύ, κ@λ@βαραγα λοιπόν σήμερα και πήρε το μάτι μου το πακέτο, άντε να δούμε τι παιζει λέω και βγάζω τον αγαπημένο μου c64c φτιαγμένο απο διαφορα κοματια μαζεμένα και πεδίο πειραμάτων.

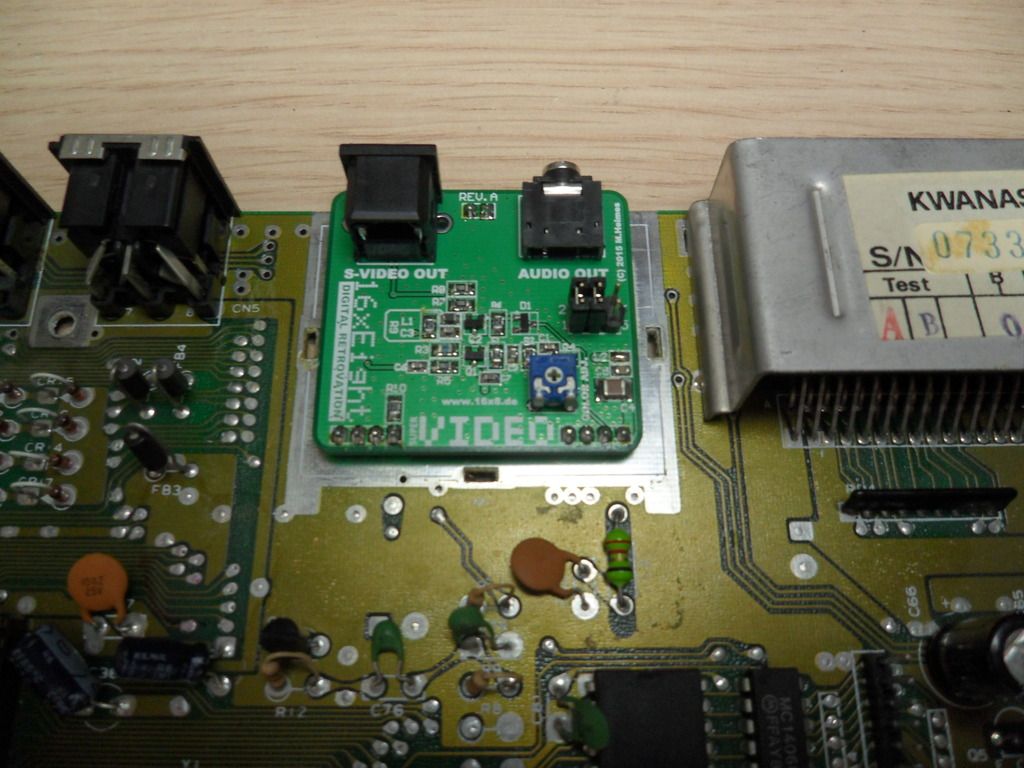

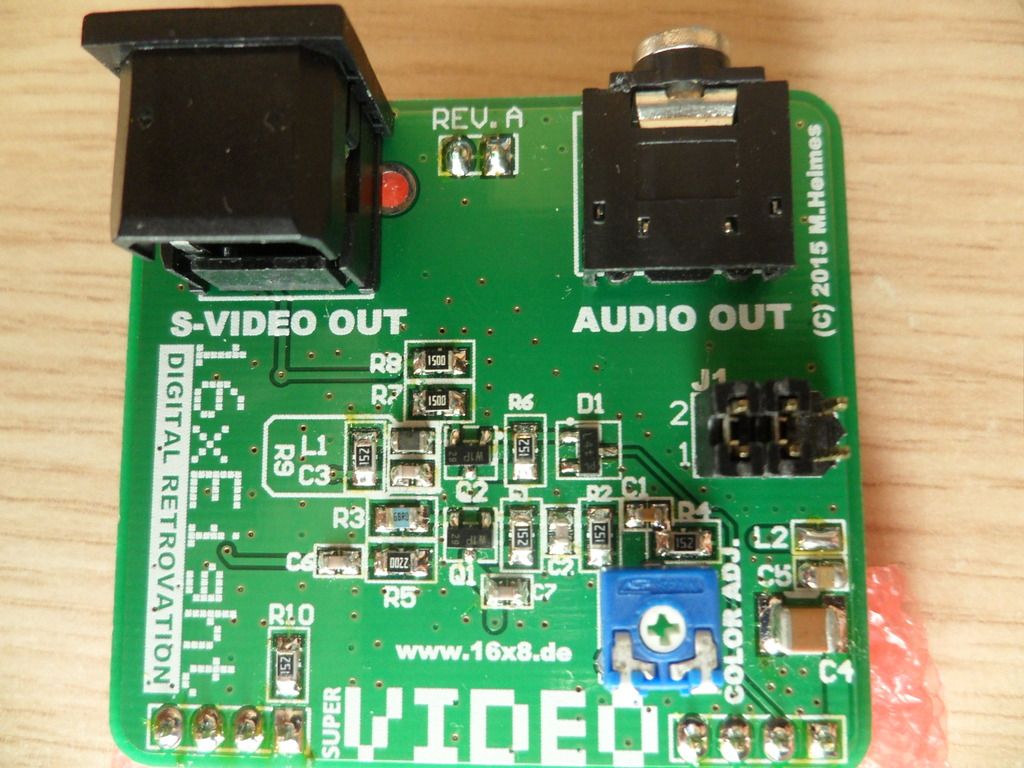

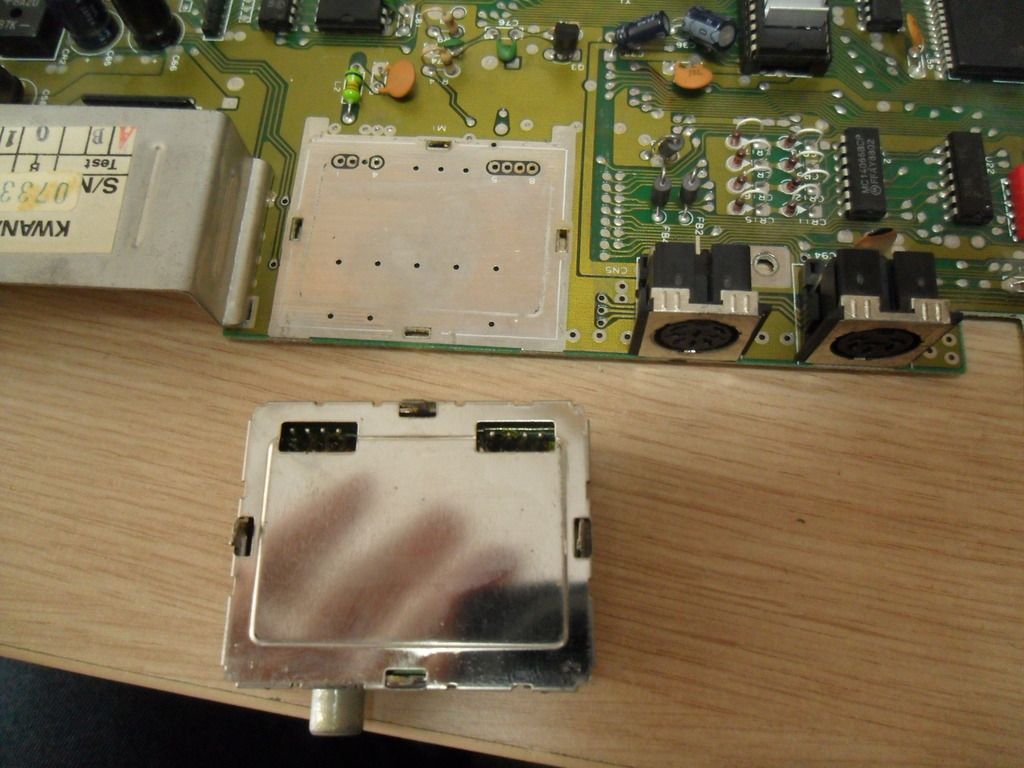

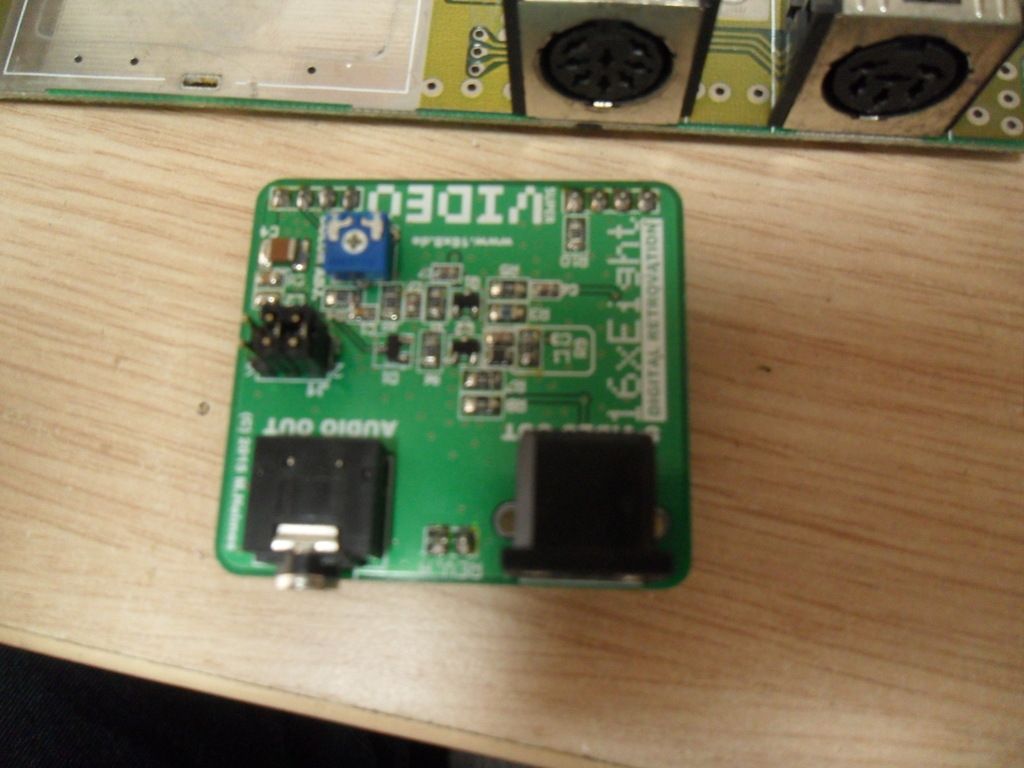

Οπως θα δείτε στο φωτογραφικό υλικό βγαίνει πρώτα ο rf modulator και στην θέση του προσαρμόζεται η πλακέτα με το κύκλωμα svideo, συνδέω το καλωδιο στο μόνιτορ βάζω και τον ενισχυτή στο ειδικό jack που απο ότι λένε οι γερμανικές οδηγίες καλυτερεύει και τον ήχο αφαιρώντας όλα τα παράσιτα. Ανοίγω και... μια αηδία και μισή, άντε λέω πάει κα αυτο και οσο το σκεφτόμουν βλέπω το τριμερακι, στην πλακέτα, άντε να ρυθμίσουμε και αυτο... FLASH είδωμεν το φως το αληθινό, καμπάνες, αγγελάκια. Τι να πω μαζι με το lumafix γύρισα πίσω στο χρόνο οπως τα έβλεπα τοτε με τις απαιτήσεις του τωρα. ΑΜΕΝ
Μένει τωρα να μονταρω και το ultrasid και να το συνδέσω στο svideo πλακέτακι αλλα για αυτο θα χρειαστώ την βοήθεια του μαέστρο Geo γιατι εχω αμφιβολίες στο πως συνδέεται και τα γερμανικά μου ειναι χάλια.
Το γερμανικό σίτε με τις δήθεν οδηγίες, http://www.16x8.de/

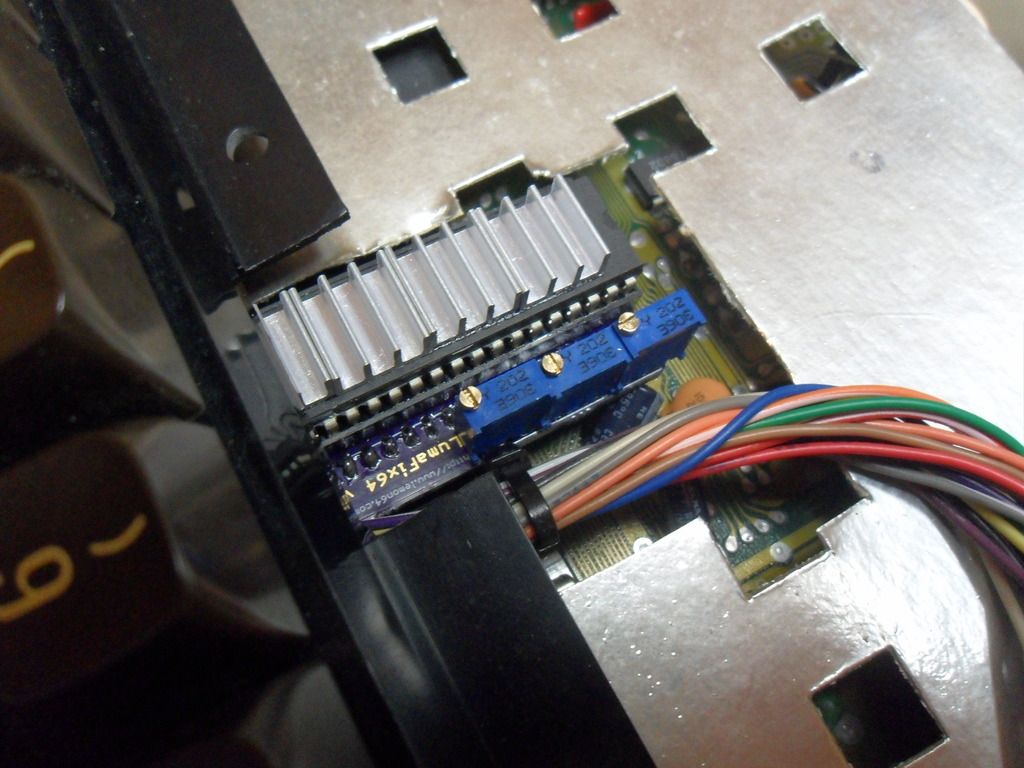

Μια μικρή μοντα στο πλαστικό του keyboard για να χωρέσει το Lumafix.

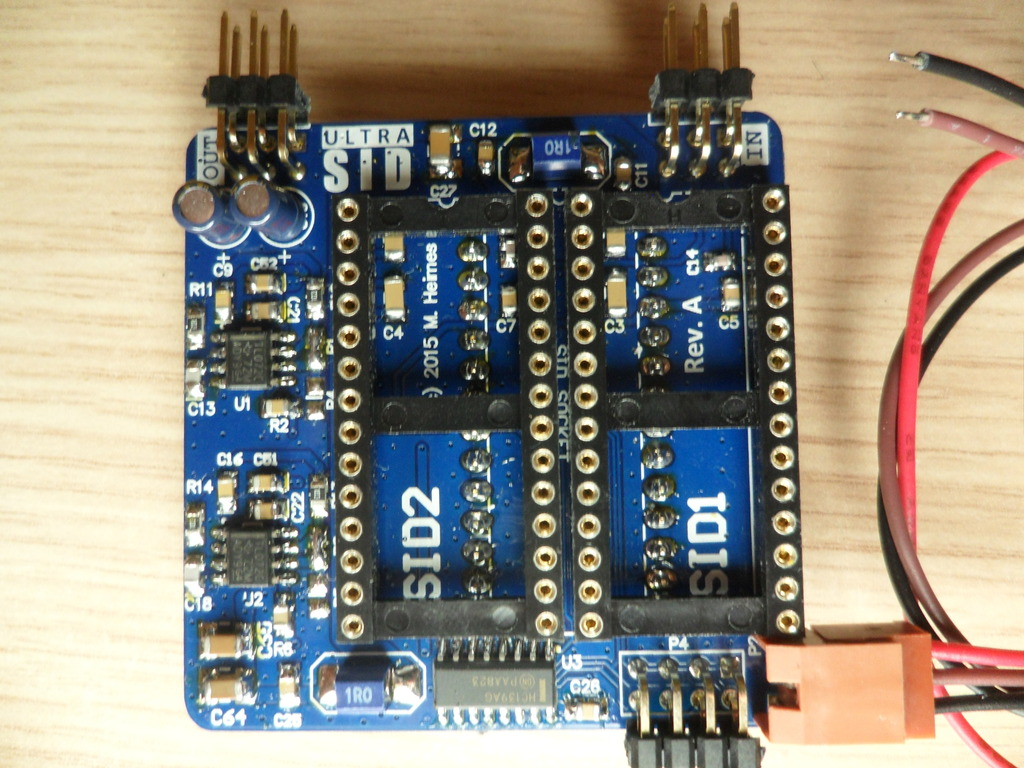

Το ultrasid για να αρχίσει να το μελετά ο δάσκαλος :thumbup:

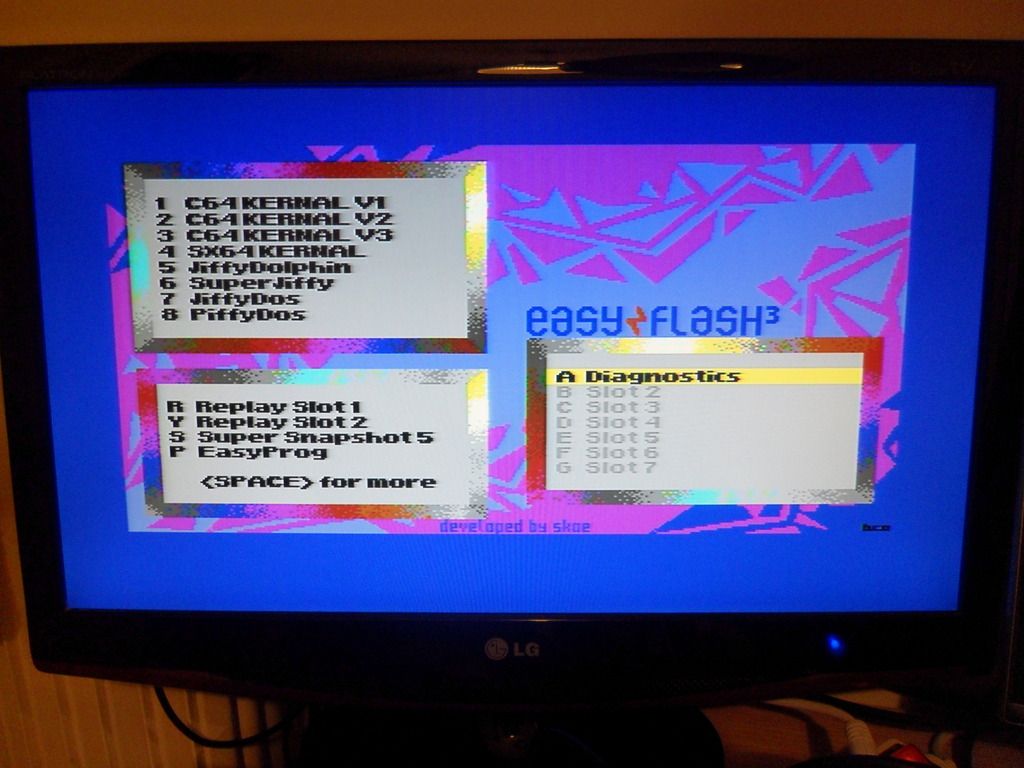

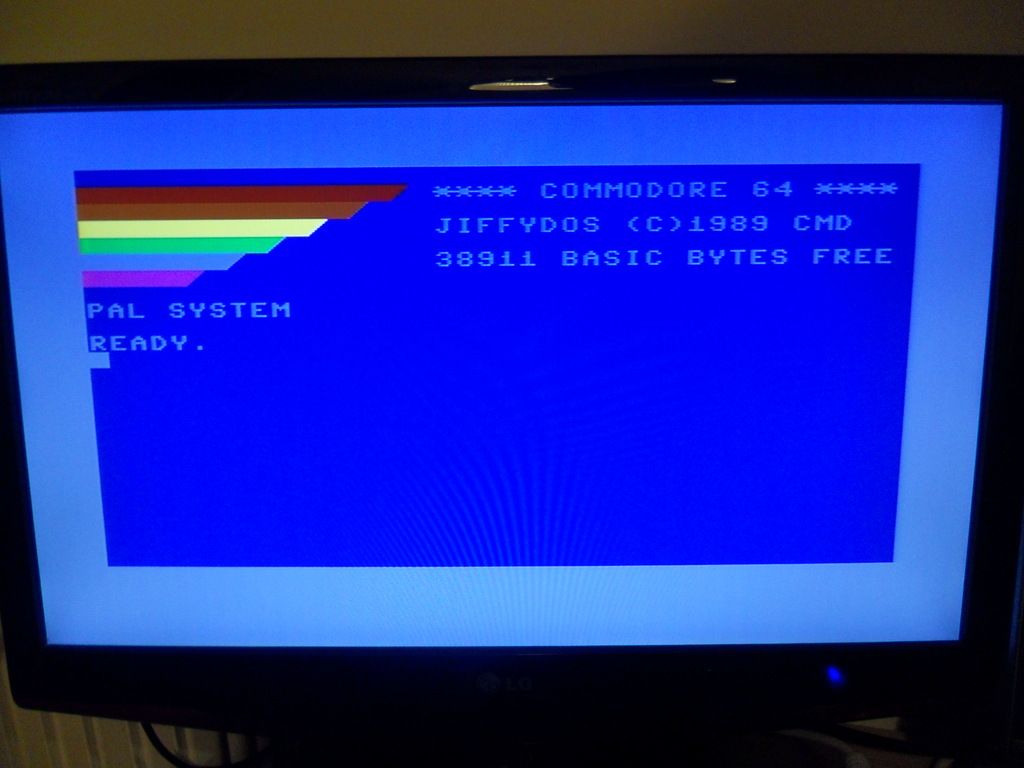

Και τέλος vide.aki για να δούμε live την ποιότητα που μπορω να πω ειναι διπλάσια απο ότι φαίνεται, απο την χάλια φωτογραφική μου.


Last edited:

turrican

Retro Guru
Messages
2,668
Reaction score
2,353
Points
123
Κρύσταλλο!
(Μη πω ότι μέχρι και τα χρώματα φτιάξανε!!!)


dR_wH0

Solder Noob
Staff member
Messages
5,688
Reaction score
1,875
Points
213
Ωπ! Αυτό το χρειάζεται και το δικό μου κομονοτοράκι σωποδήποτε!!!!! Μαστερ Τζέο έχεις δουλειές με φούντες νομίζω!!!!

λογω της όλης κατάστασης που ζούμε με το κυνήγι της δουλειάς, μου μένει να κάνω νυχτερινές εφημερίες και ειναι σαν να γύρισα στα 30 μου μόνο που δεν ειμαι....
Σε καταλαβαίνω απόλυτα φίλε μου. Και εγώ, έχω διπλασιάσει τα ωράρια εργασίας με τον χαμό που γίνεται αλλά τα χρόνια πλέον είναι δύσκολα και δεν είμαστε πιτσιρικάδες.... :| :| :|


geoanas

Commodore Vampire
Staff member
Messages
7,050
Reaction score
5,536
Points
223
Εξαιρετικος Ακη!!!! Το ultrasid θα μελετηθει για να δω περι των συνδεσεων... Καλω και DAT-Alex προς συσκεψη και πολυτιμη γνωμη ;)


geoanas

Commodore Vampire
Staff member
Messages
7,050
Reaction score
5,536
Points
223
Λοιπόν Άκη, κατέβασα και έριξα μια ματιά στο manual που επισυνάπτω εδώ πέρα. Επειδή είναι πολύ λιτό (και μόνο στα Γερμανικά), μήπως γνωρίζεις αν έχει κυκλοφορήσει κάπου κανένα update?



Πρόκειται για μια πλακέτα που επιτρέπει την χρήση stereo sid. Δεν μπόρεσα να καταλάβω αν μπορείς να κάνεις μίξη chips (6581 + 8580) ή μπορείς να το χρησιμοποιήσεις μόνο για 2 όμοια 6581 ή 2 Χ 8580

Διαβάζοντας την μετάφραση μέσω Google, μου γεννήθηκε η εντύπωση ότι η συγκεκριμένη πλακέτα κάνει μόνο για 8580 SIDs

Ας υποθέσουμε ότι ισχύει να το χρησιμοποιήσουμε για 2Χ 8580, τότε τα υπόλοιπα είναι αρκετά σαφή και ξεκάθαρα...



Στην $D400 "βγαίνει" πάντα το πρώτο SID. Έτσι και βάλεις και το δεύτερο SID στην ίδια διεύθυνση, θα ακούς τον ίδιο ήχο και από τα δυο.
Για να ακούσεις τα περισσότερα stereo sids, τότε βάλτο στην $D420



...κι εδώ οι συνδέσεις για την διευθυνσιοδότηση του δεύτερου SID (CPU PINS 12 και 15 + EXPANSION PORT https://www.c64-wiki.com/index.php/Expansion_Port PIN 7 I/O1)


Attachments

Pluto63

Retro Addict
Messages
735
Reaction score
834
Points
93
Λοιπόν η μια αμφιβολία όντως ηταν ποια SID υποστηρίζει, οποτε και εσυ έχεις την εντύπωση ότι ειναι τα 8580. Εχω ενα Swinsid που κάνει emulation και τα δυο θα κοιτάξω να δω τι εχει επάνω η πλακέτα του c64. Μετα δεν καταλαβα τι μπορεί να ειναι το SID "IN" σαν είσοδος. Και το τελευταιο που να συνδέςω τις εξόδους SID στο άλλο πλακετακι. Έκανα την βλακεια να το μονταρω πριν δω με ενα πολύμέτρο τι ειναι τα jumper που εχει και αν κάτι συνδέετε εκει.
Για την διεύθυνση μου απάντησες στο config.
Τελευταιο έχεις κανένα προγραμα που να κάνει τεστ την λειτουργία των 2 SID για τις δοκιμές?
Ευχαριστω Γιώργο.

Ps. Επειδή κόλλησα την ψυχτρα στο Sid υπάρχει τρόπος να μάθουμε πιο ειναι χωρίς να την βγάλω?


geoanas

Commodore Vampire
Staff member
Messages
7,050
Reaction score
5,536
Points
223
Pluto63 said:
Λοιπόν η μια αμφιβολία όντως ηταν ποια SID υποστηρίζει, οποτε και εσυ έχεις την εντύπωση ότι ειναι τα 8580. Εχω ενα Swinsid που κάνει emulation και τα δυο θα κοιτάξω να δω τι εχει επάνω η πλακέτα του c64.
Σκέφτηκα να σου το προτείνω, αλλά έτσι βέβαια χάνεται η αίσθηση της γλύκας του αυθεντικού :D

Pluto63 said:
Μετα δεν καταλαβα τι μπορεί να ειναι το SID "IN" σαν είσοδος.
Το SID έχει τη δυνατότητα να δεχτεί εξωτερικό AUDIO και να το φιλτράρει. Η είσοδος βρίσκεται στο PIN 26. Υπάρχουν και κάποια demos που χρησιμοποιούν κάποια samples, που έχουν εισαχθεί με τέτοια μέθοδο. Παρόλα αυτά ΔΕΝ υπάρχει προστατευτικό κύκλωμα με αποτέλεσμα αν το σήμα είναι ενισχυμένο να κάνουμε ανεπανόρθωτη ζημιά στο SID
Εδώ τα συζητάμε και με τον δάσκαλο DAT-Alex περί FM module
viewtopic.php?f=66&t=1990&p=37474&hilit=sid+audio+in#p37351
Πιστεύω ότι πάνω στο πλακετάκι, έχουν τοποθετηθεί τα ανάλογα components προστασίας, αλλά αν δεν έχεις σκοπό να κάνεις χρήση του feature, καλύτερα να το αφήσεις χωρίς να συνδέσεις τίποτα.

Pluto63 said:
Και το τελευταιο που να συνδέςω τις εξόδους SID στο άλλο πλακετακι.
Χμμμ...άλλη μια καλή ερώτηση. Μου γεννήθηκε κι εμένα η απορία...Το SIDs OUT της πλακέτας, είναι η μόνη έξοδος ήχου που θα έχει ο C64? Χρειάζεται ντε και καλά να συνδέσεις εκεί τις απαραίτητες εξόδους / ηχεία για να πάρεις ήχο? Πρέπει να κάνεις καμιά πατέντα? Το manual δεν διευκρινίζει κάτι κι εγώ δεν κατάλαβα τι συμβαίνει. Οι δικοί μου αντάπτορες έχουν ξεχωριστή έξοδο μόνο για το δεύτερο SID. Το πρώτο SID βγαίνει κανονικά από την normal. Πρώτη φορά βλέπω δυο ξεχωριστές


Pluto63 said:
Τελευταιο έχεις κανένα προγραμα που να κάνει τεστ την λειτουργία των 2 SID για τις δοκιμές?
Το καλύτερο είναι να το δοκιμάσεις με κάποιο 2SID tune. Παρόλα αυτά υπάρχουν κάποια utils αλλά δεν θυμάμαι αυτή τη στιγμή. Όταν θυμηθώ θα ποστάρω ;) ;)


Pluto63 said:
Επειδή κόλλησα την ψυχτρα στο Sid υπάρχει τρόπος να μάθουμε πιο ειναι χωρίς να την βγάλω?
Κι εγώ την είχα πατήσει έτσι. Με λίγο παραμονή μέσα σε οινόπνευμα και πολύ μαλακές κινήσεις κατόρθωσα και την αφαίρεσα. Από τότε όταν βάζω ψήκτρα επάνω σε chip, φροντίζω να γράψω τον τύπο του, πολύ διακριτικά στο πλάι της ψύκτρας...
Utility...χμμμ...Αυτή την στιγμή δεν μου έρχεται κάτι στο μυαλό που να ταυτοποιεί αυτόματα το SID και δεν ξέρω αν κάτι τέτοιο θα αποδώσει αφού λόγω διαφορετικού Voltage αν βάλεις κάποιο SID σε mobo που δεν το υποστηρίζει, το σίγουρο είναι ότι θα πάθει ακαριαία ζημιά με το που θα μπεί σε λειτουργία...
Προσπάθησε να βγάλεις την ψήκτρα -δυστυχώς- the hard way...

Ας περιμένουμε και μια άλλη γνώμη επ'αυτού...


Pluto63

Retro Addict
Messages
735
Reaction score
834
Points
93
Στο site βρήκα μερικές παραπάνω πληροφορίες, κοιτά εδώ

http://www.16x8.de/index.php/shop/product/view/1/15

Οποτε παίρνει και τα δυο Sid αυτο κάνει τα πράγματα πιο δύσκολα γιατι πως ξέρω τι τάσεις χρησιμοποιεί και πως τα διαλέγει, γράφει συμβατό με το svideo οποτε μάλλον κάνει μίξη με κάποιον τροπο. Ας δούμε τι θα πει και ο Αλέξανδρος.


DAT-Alex

Retro Addict
Messages
630
Reaction score
430
Points
73
Eίδα και εγώ τα links + manual.

Χωρίς schematic ή επεξηγήσεις δεν μπορουμε να βγαλουμε ασφαλές συμπέρασμα ,όντως.

Η καλύτερη λύση μάλλον ειναι αμεση επικοινωνία με τον κατασκευαστή και να τεθούν οι απορίες.


Pluto63

Retro Addict
Messages
735
Reaction score
834
Points
93
Μακάρι να απαντούσαν Αλέξανδρε, τους εχω στείλει 3-4 μαιλ και στο σιτε και στο eBay. Μάλλον μόνο με πρακτικές δοκιμές θα βγει άκρη.


Pluto63

Retro Addict
Messages
735
Reaction score
834
Points
93
Και ναι ήρθε η ώρα......

Σε λίγο βιντεάκι με κάτι που περίμενα χρόνια.
Και ως συνήθως full Murphy's Law.


Last edited:

geoanas

Commodore Vampire
Staff member
Messages
7,050
Reaction score
5,536
Points
223
Χα!Χα!Χα! Συμμερίζομαι την χαρά σου Άκη! Βέβαια το πραγραμματάκι που φόρτωσες είναι ίσως το παλιότερο που υπάρχει αλλά ακούγεται perfeto!! Well Done! Τα ίδια ένοιωσα κι εγώ όταν πρωτοάκουσα το διπλό SID! Μαγεία! Πολύ σωστά ανέφερες: Είναι σα να ξανα-ανακαλύπτω τον Commodore 64!

Welcome to the STEREO SID World! :thumbup:


geoanas

Commodore Vampire
Staff member
Messages
7,050
Reaction score
5,536
Points
223
Εγώ πάντως για τα stereo sids χρησιμοποιώ το Sidplay64
Είναι πλήρως παραμετροποιήσιμο και βάζω το δεύτερο SID στην $D420 (Τα περισσότερα tunes έχουν γίνει βάση αυτής). To πρώτο SID βγαίνει στην $D400. Αν βάλεις και το δεύτερο σε αυτήν την διεύθυνση θα ακούς οποιοδήποτε tune εις διπλούν! Χα!Χα! Όχι stereo, αλλά 2Χ mono. Το τρέχω μέσω του Ultimate αλλά υπάρχει και version για το SD2IEC (Δεν ξέρω όμως κατά πόσο είναι συμβατή με την πριγκίπισσα)

Πάρε κι ένα δωράκι ;-)
Στον κατάλογο PROGGYS θα βρεις όλους τους players
Στον κατάλογο STEREO SIDS θα βρεις .sid αρχεία ανά διεύθυνση για να τα παίξεις από το SIDplay ή από τον ενσωματωμένο player του Ultimate με το δεύτερο SID ορισμένο στην διεύθυνση που αναφέρω στο όνομα του φακέλου (Τα έχω ανά κατηγορία/διεύθυνση)
Στον κατάλογο D64 - PRG θα βρεις τα ίδια tunes, αλλά σε εκτελέσιμη μορφή, όπως ανέβηκαν από τους δημιουργούς τους χωρίς την απαίτηση κάποιου player. Απλά όρισε πάλι (με τα jumpers) το δεύτερο SID στην $D420 και τρέξε το αντίστοιχο D64 ή PRG

EnJOY όπως λέμε και στο χωριό μου! :lol:


Attachments

Pluto63

Retro Addict
Messages
735
Reaction score
834
Points
93
Ευχαριστώ Μαέστρο, θα έχω ωραία πράγματα και προγράμματα για δοκιμές. Μου έβγαλε την πίστη αυτός ο μοναδικός στέρεο player που βρήκα, αλλά στο τέλος όλα οκ. Μόλις βρω και ένα αυθεντικό δεύτερο 85 Sid θα τα βάλω αυθεντικά.


Pluto63

Retro Addict
Messages
735
Reaction score
834
Points
93
Σχεδόν τελείωσε, δεν είχα τεσσάρι dip switch και έτσι έβαλα προσωρινά ένα 3+1 με τα καλώδια να βγαίνουν από το κενό στην πόρτα joystick, μόλις πάρω ένα θα το βάλω τελικό στο πλάι δίπλα στο joystick με μια μικρή τρύπα. Συνδέθηκε και στο s-video board με μόνο δυο καλώδια, ήταν πολύ απλό τελικά. Για το μέλλον να βρω ένα δεύτερο αυθεντικό 85 sid και να βγάλω τα δυο swin.



Ps. Το άσπρο δεν είναι τσίχλα, blu tack είναι.
