Η νεκρανάσταση (;) μιας Amstrad GX4000

geoanas

Commodore Vampire
Staff member
Comrade
Joined
Oct 21, 2012
Messages
7,377
Πριν από μερικά χρόνια (6-7) αν θυμάμαι καλά, είχα βγει στο κυνήγι μιας κονσόλας GX4000. Τελικά τα κατάφερα και μάζεψα δύο, από τις οποίες η μια ήταν νεκρή (spares or repair).
Πέρασε ο καιρός και είπα να ξεθάψω την νεκρή κονσόλα και να δω μπας και μπορέσω να την αναστήσω...

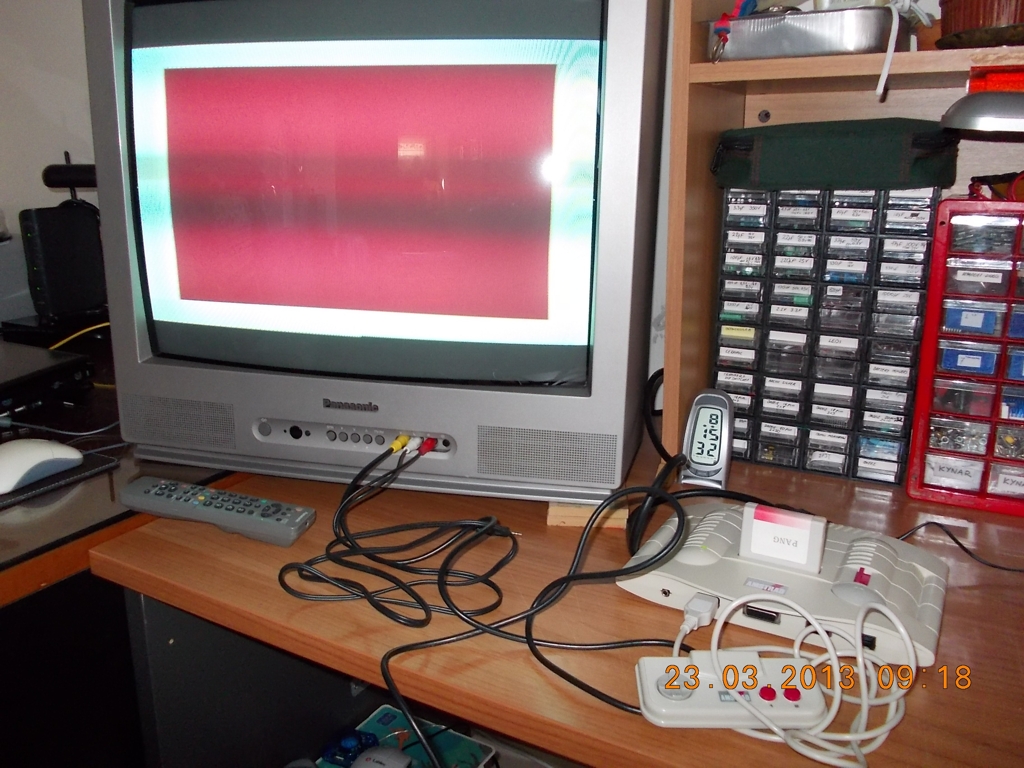

"Κάρφωσα" μια cartridge, την άνοιξα και αντίκρισα μια ωραιότατη - στατική κόκκινη οθόνη !



Έβγαλα το παιχνίδι, ξανά στο "on" και αυτή τη φορά μια μαύρη οθόνη με μια αχνά διαγραμμένη γραμμή να πηγαινοέρχεται πάνω - κάτω.
Χμμμ, ο κρύσταλλος φαίνεται να λειτουργεί και κάτι προσπαθεί να κάνει ο Z80A, αλλά μάταια !!

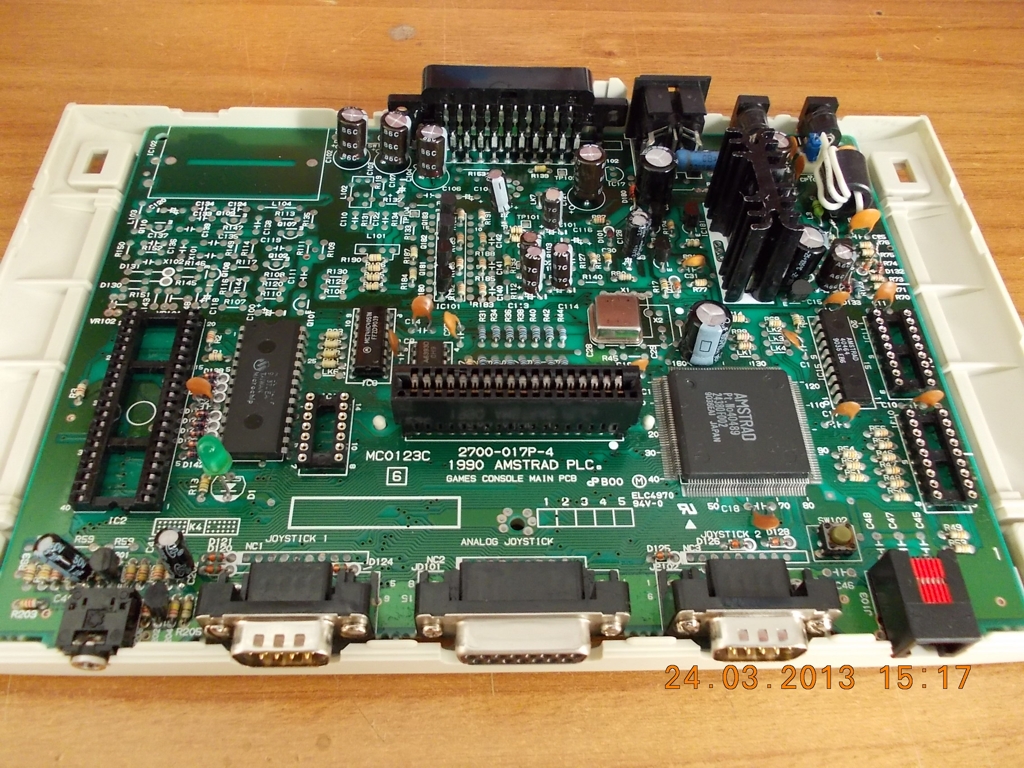

Μετά από 2 βίδες και 4 κλίπς η κονσόλα άνοιξε φαρδιά - πλατιά και με αποκάλυψε τα ενδότερα της.

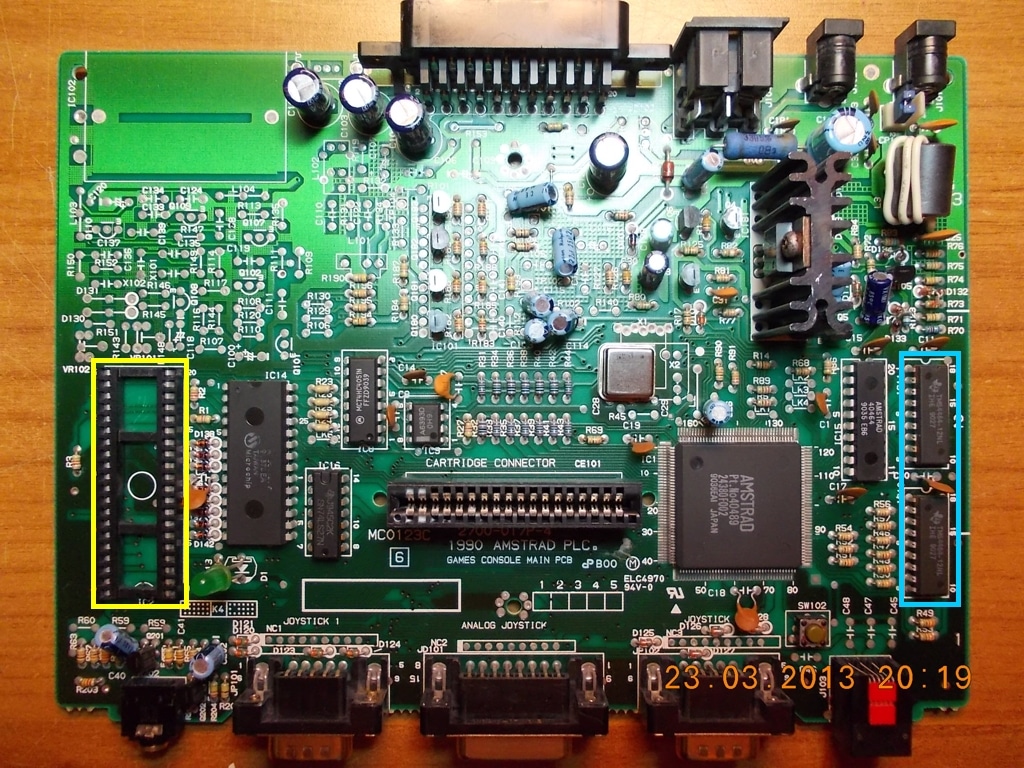

Πρώτη απόπειρα με αλλαγή του Z80A (κίτρινο πλαίσιο) ... κανένα αποτέλεσμα.
Ψηλάφηση των δυο 4464-12 rams (64K, γαλάζιο πλαίσιο) ... παραλίγο να πάθω έγκαυμα τρίτου βαθμού στο δάχτυλο !
Μια προσεκτική παρατήρηση και το κακό αποκαλύφθηκε.

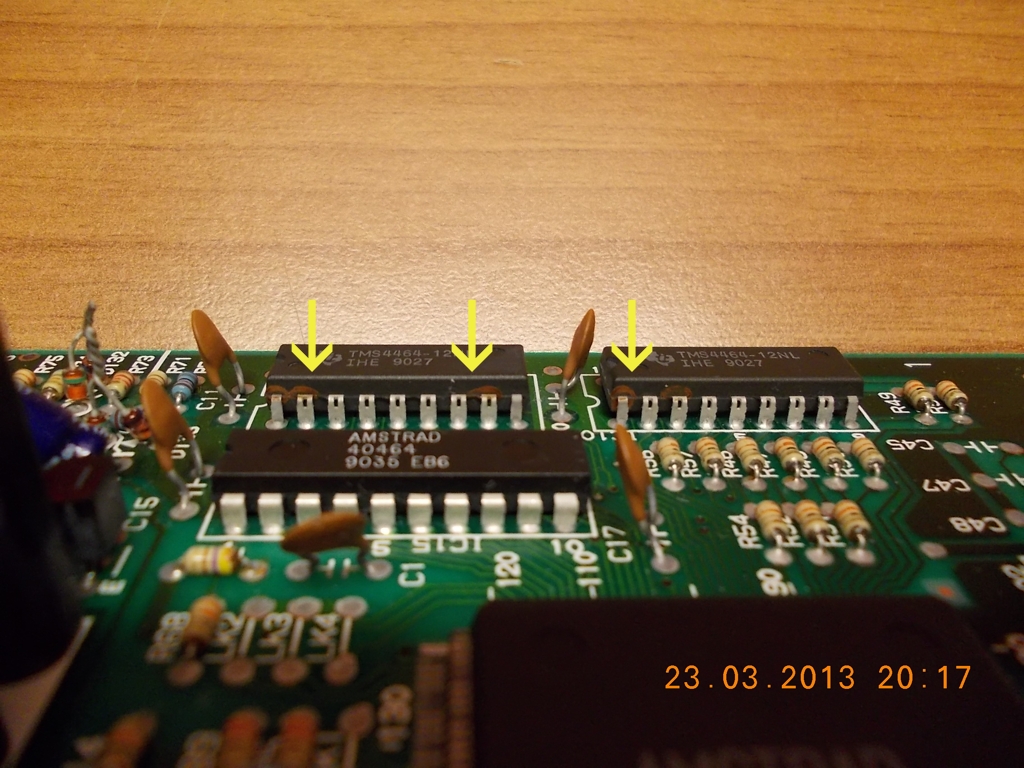

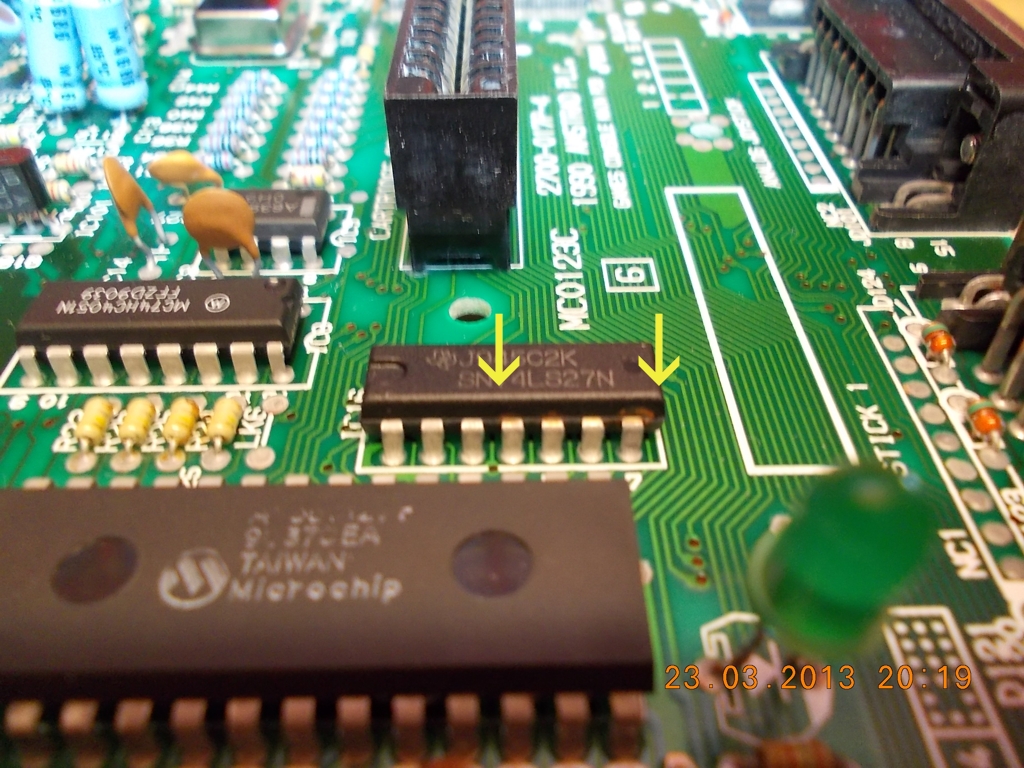

Καταραμένα οξείδια στις μνήμες και στο 74LS27 δίπλα από τον επεξεργαστή ήχου (AY-3-8912).
Η αντίδραση μου ήταν άμεση.
Ξήλωμα των τριών chips, πλύσιμο και "τρίψιμο" της πλακέτας με οδοντόκρεμα στην αρχή - ισοπροπανόλη και WD40, αφού η οξείδωση είχε αρχίσει να κάνει την εμφάνιση της και στις άκρες κάποιων μικρών αντιστάσεων, πλήρης αλλαγή πυκνωτών και αφαίρεση του 7805 regulator αφού και αυτό είχε "αρπάξει" σκουριά στην πάνω άκρη.
Μετά από κάποιες ώρες και ελπίζοντας η ζημιά να μην έχει απλωθεί υπογείως μέσα στις πίστες, θαυμάζω την αστραφτερή γυαλάδα, τις επιχρυσωμένες βάσεις και τους καινούργιους ηλεκτρολυτικούς πυκνωτές και προσδοκώ γρήγορα τα ανταλλακτικά που έρχονται με charter !



...Θα σωθεί άραγε ο Amstrad-άκος :? :think: .... χμμ ... συνεχίζεται ...


nkary

Too Retro to post!
Comrade
Joined
May 20, 2012
Messages
4,431
Δεν σε φοβάμαι εσένα :clap:


dR_wH0

Solder Noob
Staff member
Comrade
Joined
Mar 24, 2012
Messages
5,854
Ωραίος ρε Geo!!! Τι παιχνίδια έχεις για αυτό εντωμεταξύ ;


dR_wH0

Solder Noob
Staff member
Comrade
Joined
Mar 24, 2012
Messages
5,854
Εεεε δεν παίζω αχαχχαχαχαχαχα!! Αλητάκοοοοοο!!!! :whip: :whip:


nkary

Too Retro to post!
Comrade
Joined
May 20, 2012
Messages
4,431
geoanas said:
Το iamretro δεν φέρνει καμία ευθύνη για τυχόν απώλεια δεδομένων ή οτιδήποτε άλλο συμβεί στον υπολογιστή σας αν ακολουθήσετε τον παραπάνω σύνδεσμο :lol: :crazy: :lol: :crazy: :lol: :crazy:


dR_wH0

Solder Noob
Staff member
Comrade
Joined
Mar 24, 2012
Messages
5,854
Πάντως πλάκα-πλάκα δεν βλέπω να έχει *τρέξει* κάτι στην πλακέτα. Η οξείδωση απο που προήλθε ; Πήρε υγρασία το μηχάνημα ;


geoanas

Commodore Vampire
Staff member
Comrade
Joined
Oct 21, 2012
Messages
7,377
Μαλλον και μπόλικη μάλιστα....ότι χειρότερο μπορεί να συμβεί σε πλακέτα !
Την είχα πάρει από Γαλλία πριν από 7 χρόνια ως working και tested (ήταν μια από τις τρεις φορές που την πάτησα στο Ebay), φυσικά δεν δούλεψε και μετά πήρα μια άλλη από Αγγλία με το Switchblade κουτάτο και extra χειρηστήρια.
Αυτή δούλεψε και η Γαλλίδα μπήκε στην άκρη, μέχρι σήμερα που αποφάσισα να τη "βάλω χέρι" :lol:

Πάντως τούτη δα η μητρική διαφέρει από την "αδερφή" της την Αγγλίδα γιατί δεν διαθέτει ούτε RF modulator, ούτε το chip της SONY (θέση IC 101 - http://upload.wikimedia.org/wikipedia/c ... 00-pcb.jpg)
...ίσως πρόκειται για early issue ... ποιος ξέρει ??!


dR_wH0

Solder Noob
Staff member
Comrade
Joined
Mar 24, 2012
Messages
5,854
Χμμμμμ!! Δεν βλεπω καποιο διακριτικο για να ξεχωρισουμε το Revision.

*Edit*

Ψέμματα λέω. Αυτό εδω είναι το Revision ; 2700-017P-X ?


geoanas

Commodore Vampire
Staff member
Comrade
Joined
Oct 21, 2012
Messages
7,377
Χμμμ... wΗΟ knows ? :lolno:
Στην wiki τελειώνει σε -3 , ενώ η δική μου σε -4.
(ίσως για να κόψουν το κόστος, αφαίρεσαν τα extras σε μια μεταγενέστερη έκδοση...στο κάτω κάτω η κονσόλα δεν κράτησε και πολύ...)


dR_wH0

Solder Noob
Staff member
Comrade
Joined
Mar 24, 2012
Messages
5,854
Ναι απο την δικιά σου βλέπω οτι λείπει και το RF Modulator η το έβγαλες εσύ ;


geoanas

Commodore Vampire
Staff member
Comrade
Joined
Oct 21, 2012
Messages
7,377
Αν παρατηρήσεις την πλακετα μου, θα δεις ότι έτσι βγήκε από το εργοστάσιο.
Λείπουν και κάμποσα transistors, αντιστάσεις και πυκνωτές γύρω από το modulator.
Μάλλον πολιτική κοψίματος κόστους μου φαίνεται....


dR_wH0

Solder Noob
Staff member
Comrade
Joined
Mar 24, 2012
Messages
5,854
Η έβλεπαν ήδη μπροστά και σου λέει "RF Modulator SUCKS! Let's be done with it!!!" :whip: :whip: Πάντως ΚΑΙ αυτη η κονσόλα πλέον στο ebay είναι σε εξωφρενικές τιμές. Ειλικρινά πλέον αξίζει να αγοράζεις ρετρο τα οποία είναι δηλωμένα ως "Not Working/Faulty" για να τα πάρεις σε φθηνή τιμή με την ελπίδα να τα αναστήσεις εύκολα!
