Στην κοπή της βασιλόπιτας του RetroClub είχα την χαρά να παραλάβω δυο SEGA Game Gear από τον φίλο Γιάννη (amiga500fan), με διάφορα προβλήματα και με σκοπό να δω τι μπορώ να κάνω προκειμένου να τα επισκευάσω.

Πάμε λοιπόν....

1ο Game Gear

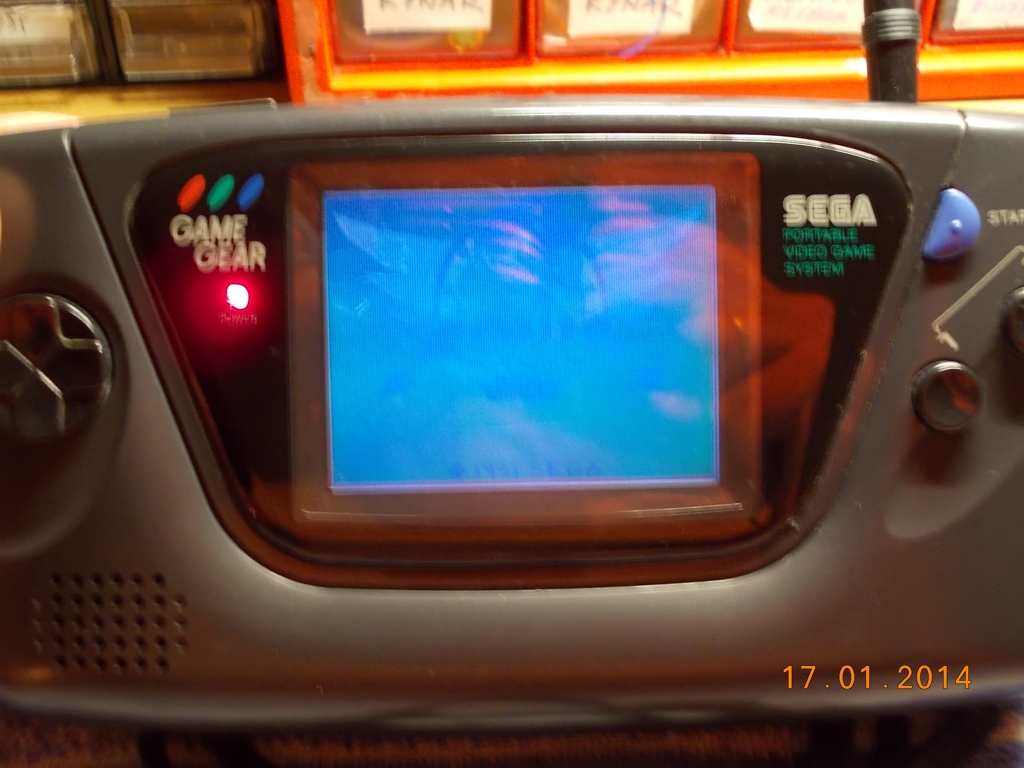

Τα συμπτώματα ήταν κλασσικά : καθόλου ήχος και γωνία θέασης της εικόνας επιεικώς απαράδεκτη.

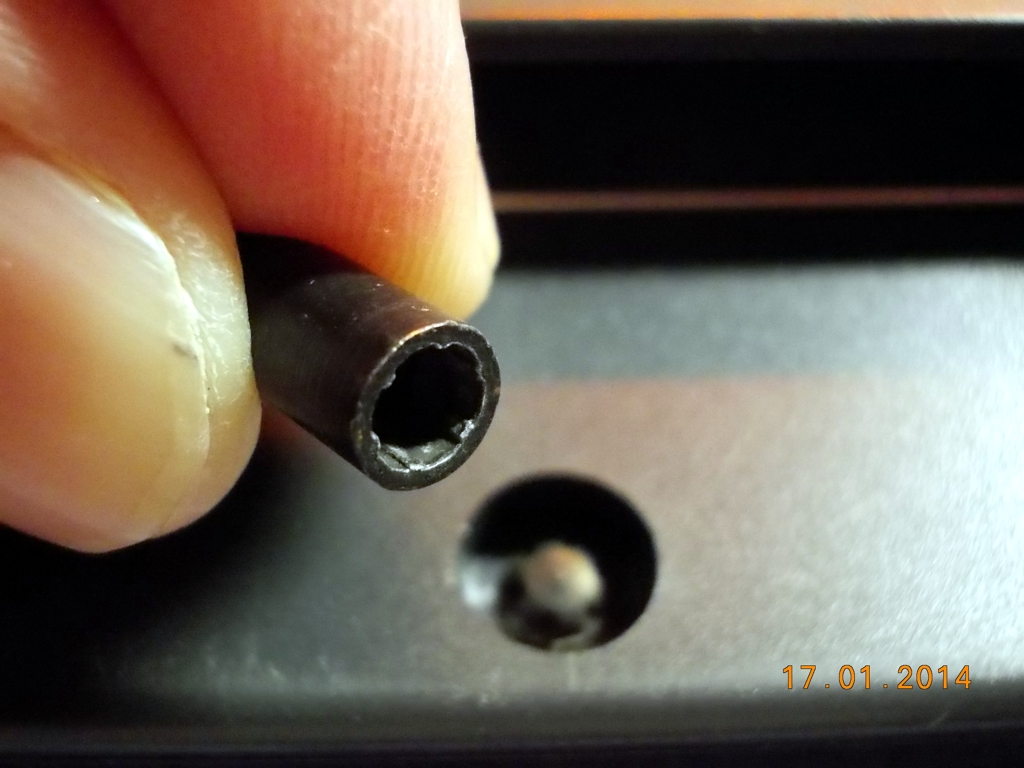

Άνοιξα το μηχάνημα αφαιρώντας τις βίδες και με τη βοήθεια της ειδικής "μύτης", ξεβίδωσα και την τελευταία.

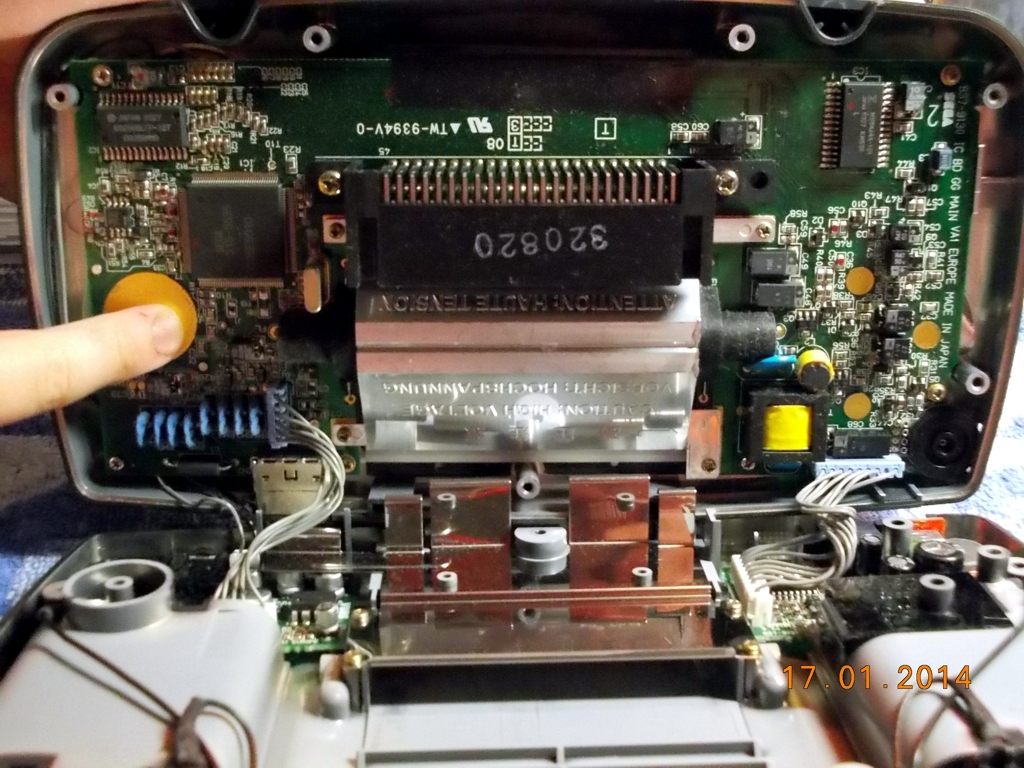

Ο "εσωτερικός κόσμος" του Game Gear...



Το μικρό πλακετάκι ήχου με τους νεκρούς πυκνωτές.

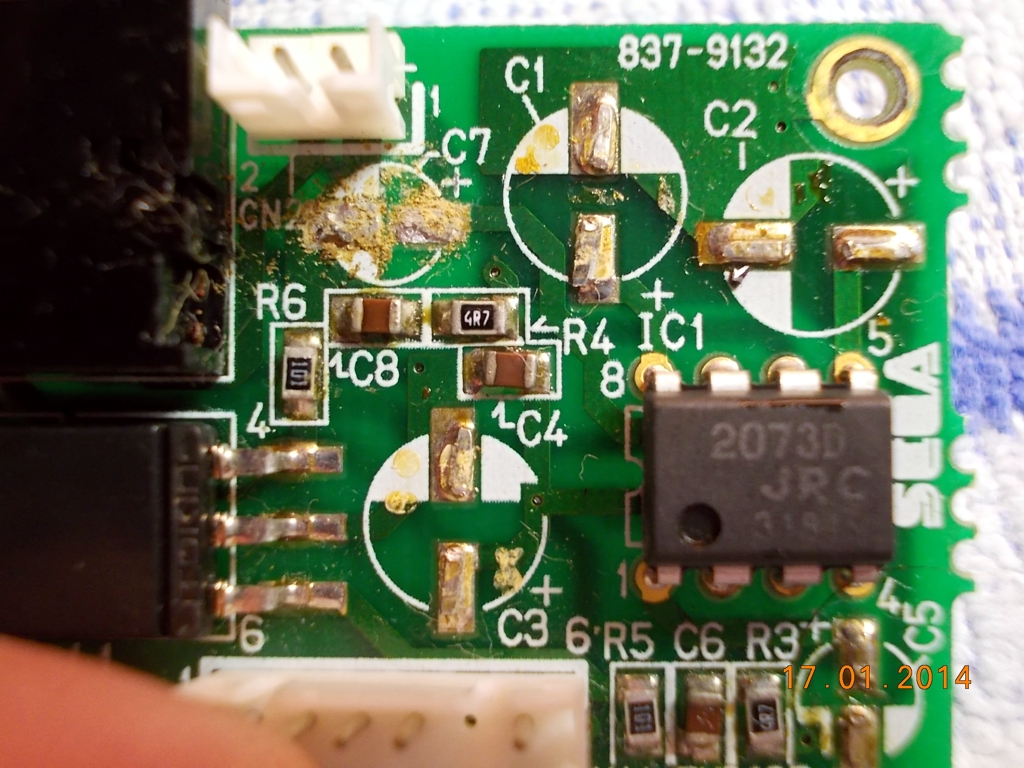

Αφαίρεση πυκνωτών και .... μαύρα χάλια ! Γιατί άραγε δεν είχε ήχο ? oεεεoo ? γιατίιιι ?



Καθαρισμός και...

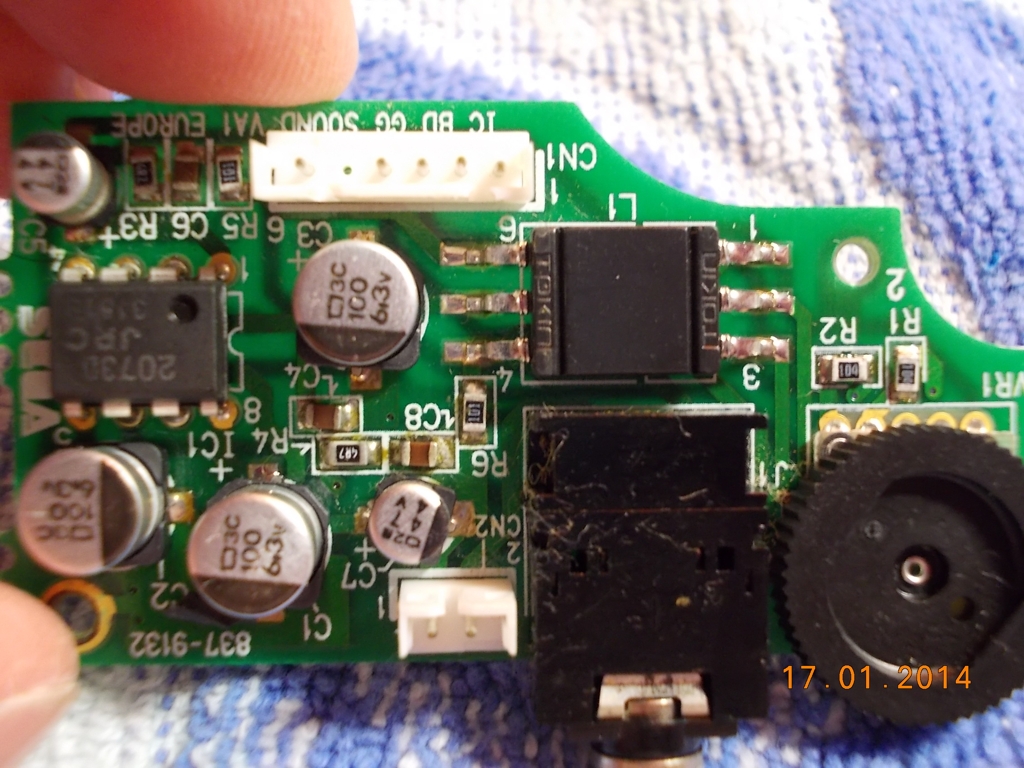

..αλλαγή πυκνωτών με υψηλής ποιότητας Panasonic SMD capacitors (!)

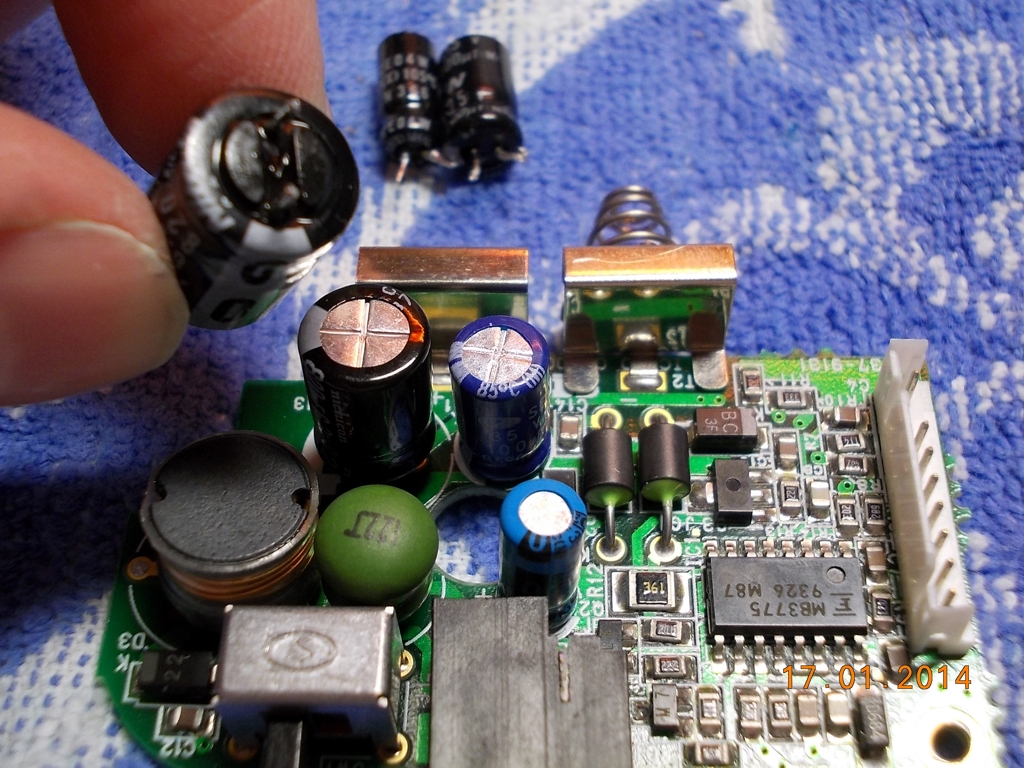

Η πλακέτα τροφοδοσίας με τους "μεγάλους", κάθετους ηλεκτρολυτικούς πυκνωτές (τίποτα κακό μέχρι εδώ), περιμένει υπομονετικά τη σειρά της...

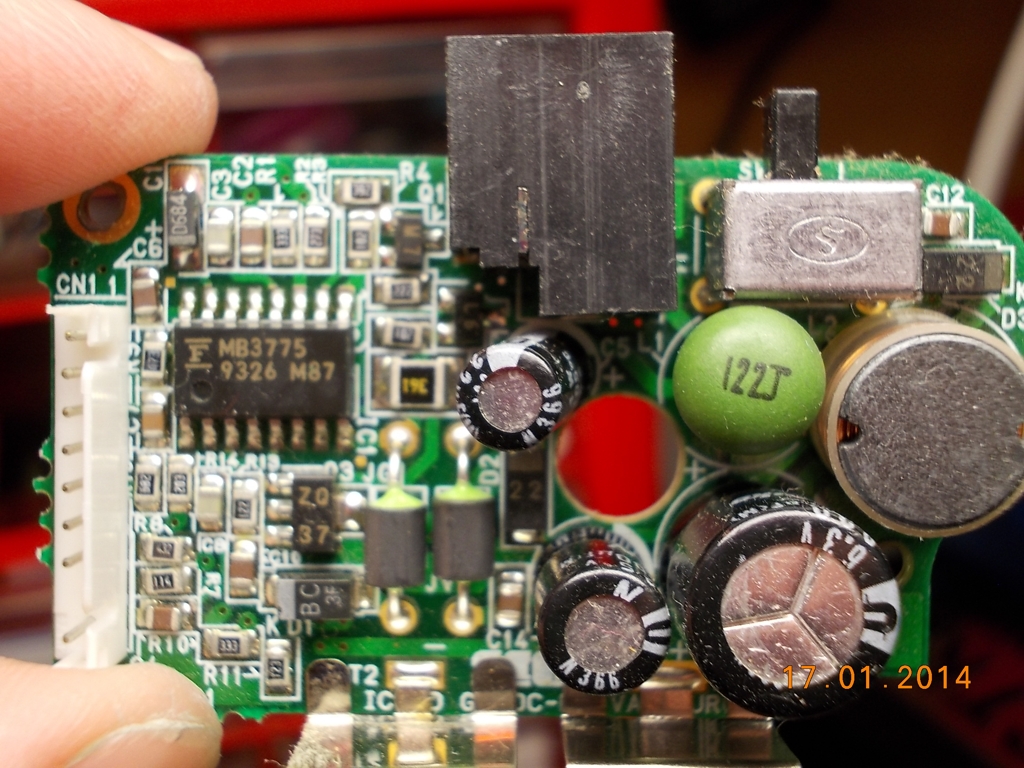

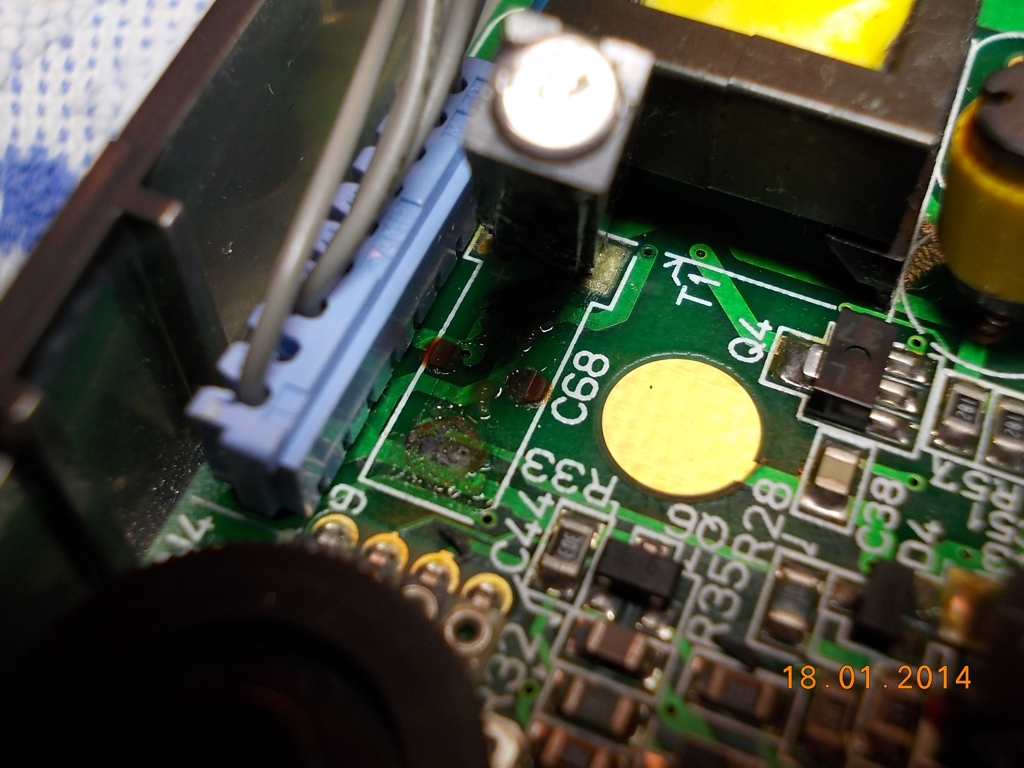

Όπα..! ...να 'τος! Ο "χοντρούλης" 820μf με τα "υγρά" του έξω, έτοιμα να κατασπαράξουν με ύπουλο και δόλιο τρόπο τις "πίστες" της πλακέτας...

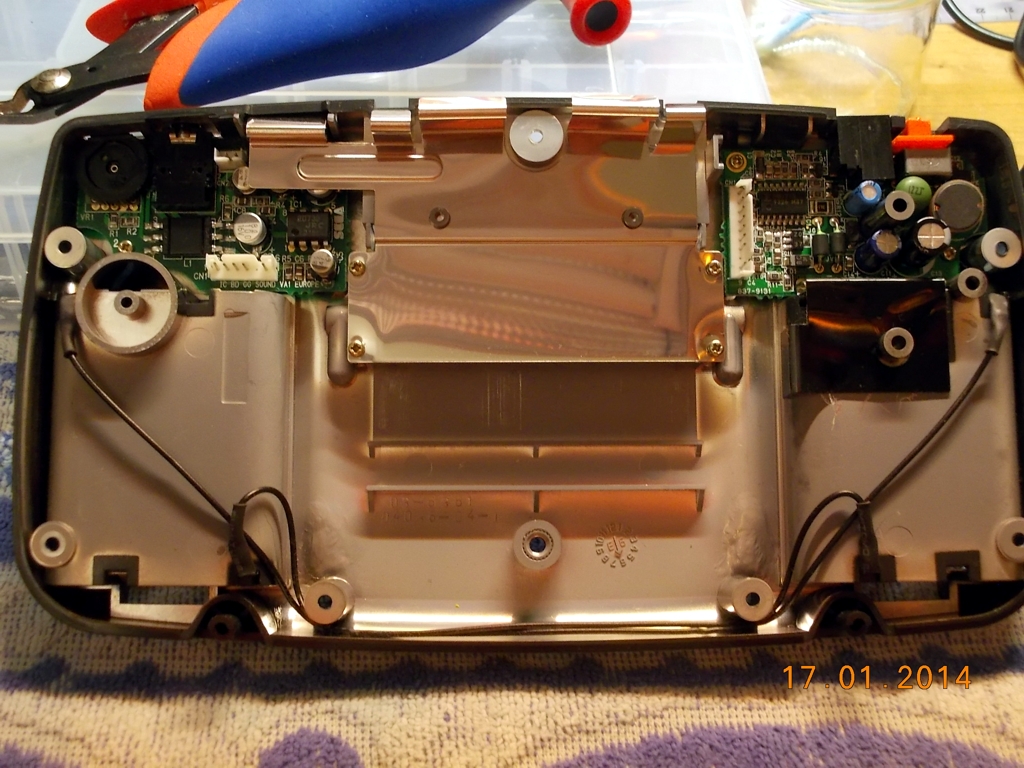

Το επάνω μέρος έτοιμο...όλα στη θέση τους!

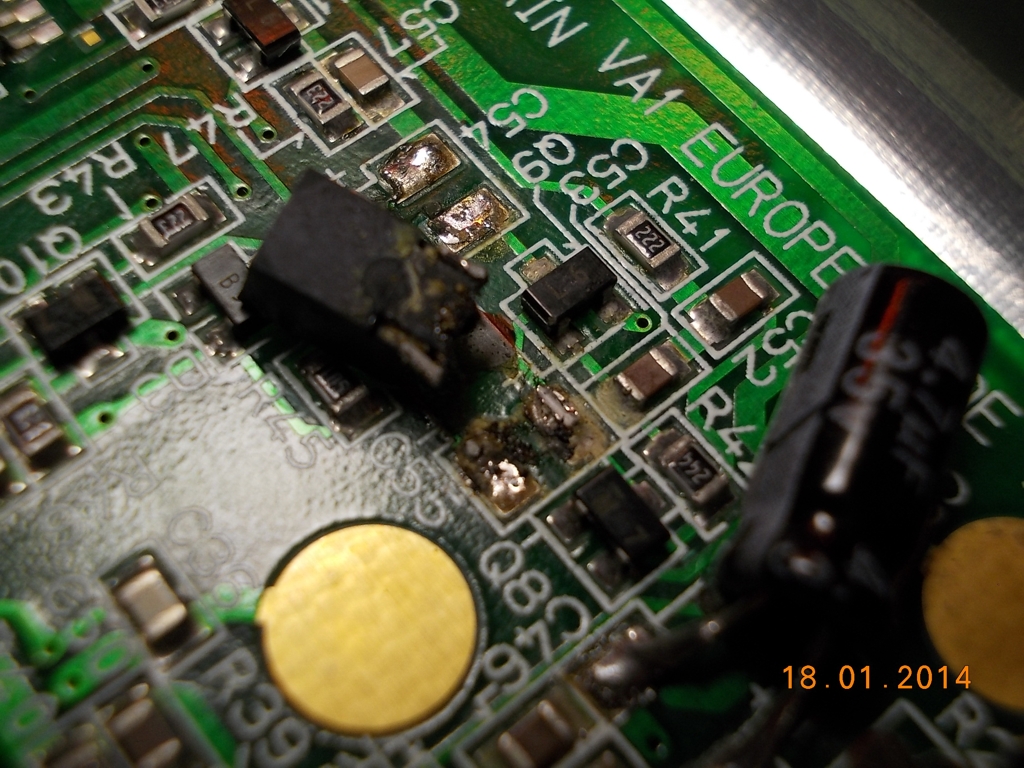

Δεν υπήρχε πυκνωτής στην μητρική, που να μην είχε σκάσει. Η μυρωδιά λόγω θέρμανσης κατά την αποκόληση ήταν απίστευτη ! Ψόφιο ψάρι σε όλο του το μεγαλείο.
Απολαύστε, υπεύθυνα !

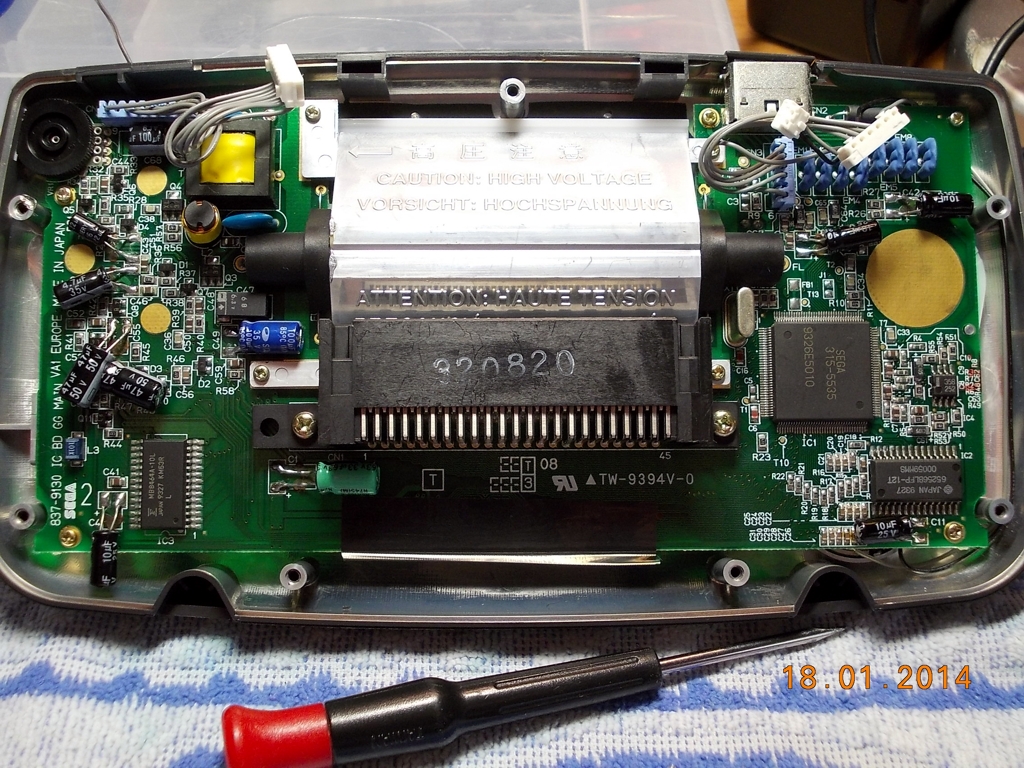

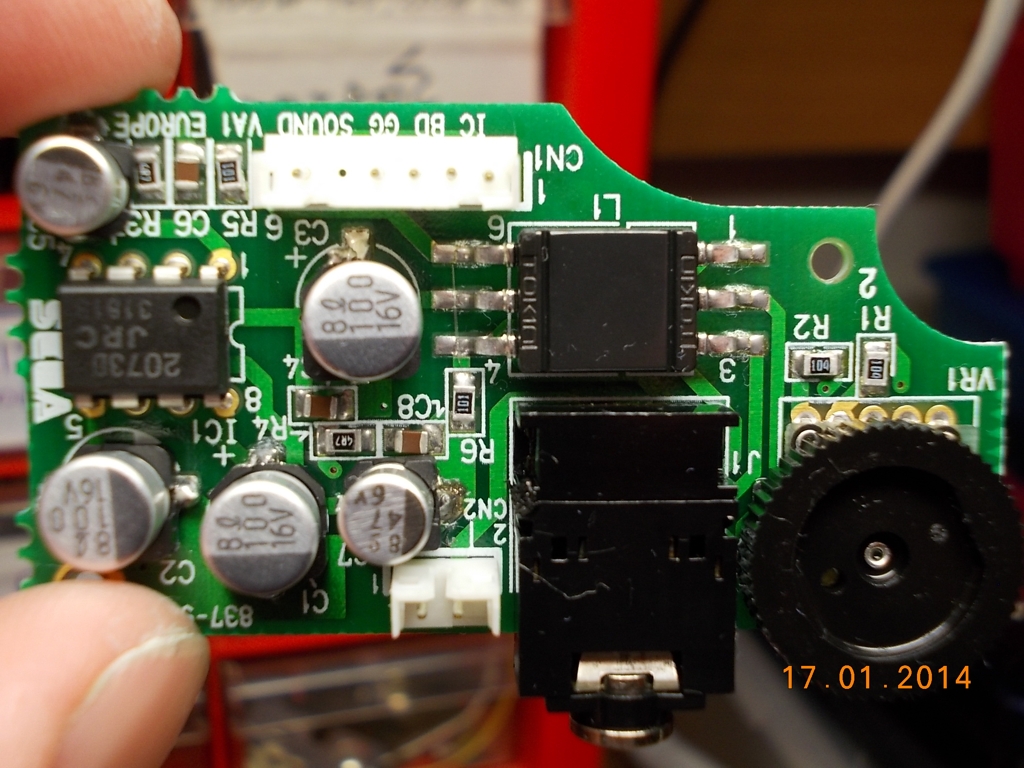

Όλα καθαρά και αλλαγμένα ! Η μητρική (αν δεν κάνω λάθος) πρέπει να είναι "νέας κοπής" αφού το ASIC chip είναι μονό.



Επίσης περάστηκαν με καινούργιο καλάι ο διακόπτης και το φις τροφοδοσίας (για να μην σβύνει το μηχάνημα με το παραμικρό κούνημα του καλωδίου του μετασχηματιστή) και καθαρίστηκαν τα ρυθμιστικά του ήχου και της φωτεινότητας.

Το Game Gear είναι έτοιμο ! Πεντακάθαρο και γυαλισμένο, ικανό να προσφέρει χαρά για αρκετά χρόνια ακόμα !

Να κι ένα μικρό video που ανέβασα (η εικόνα δεν είναι καλά εστιασμένη και φαίνεται ελαφρώς θολή), για να γιορτάσω τη "χαρά της επισκευής" ;-)
