Φρεσκάρισμα μιας Tekken TAG Tournament

geoanas

Commodore Vampire
Staff member
Comrade
Joined
Oct 21, 2012
Messages
7,377
Όπως υποσχέθηκα, ξεκινώ τις παρουσιάσεις με τις επεμβάσεις μου πάνω στα δώρα του φίλου subzero79 [ viewtopic.php?f=16&t=1662 ]

To show ξεκινά με την Tekken TAG Tournament. Η πλακέτα είχε κάποια προβληματάκια με το boot (δεν αναγνώριζε αμέσως την τηλεόραση) και αργούσε χαρακτηριστικά να μπουτάρει. Ο ήχος ήταν καλός αλλά εγώ τον ήθελα καλύτερο :mrgreen: ...πιο γεμάτο και πιο ζωντανό :lol:
Ήταν επιτακτική η ανάγκη καθαριότητας και κάποιοι smd caps από την επάνω πλακέτα ήταν χτυπημένοι και παραμορφωμένοι (ενώ ένας είχε εξαφανιστεί εντελώς) από πιθανά χτυπήματα της χρήσης της μέσα σε cabs από τον arcade operator. Τέλος αντικαταστάθηκαν (φυσικά με brand new) battery holder και coin cell battery :shifty:

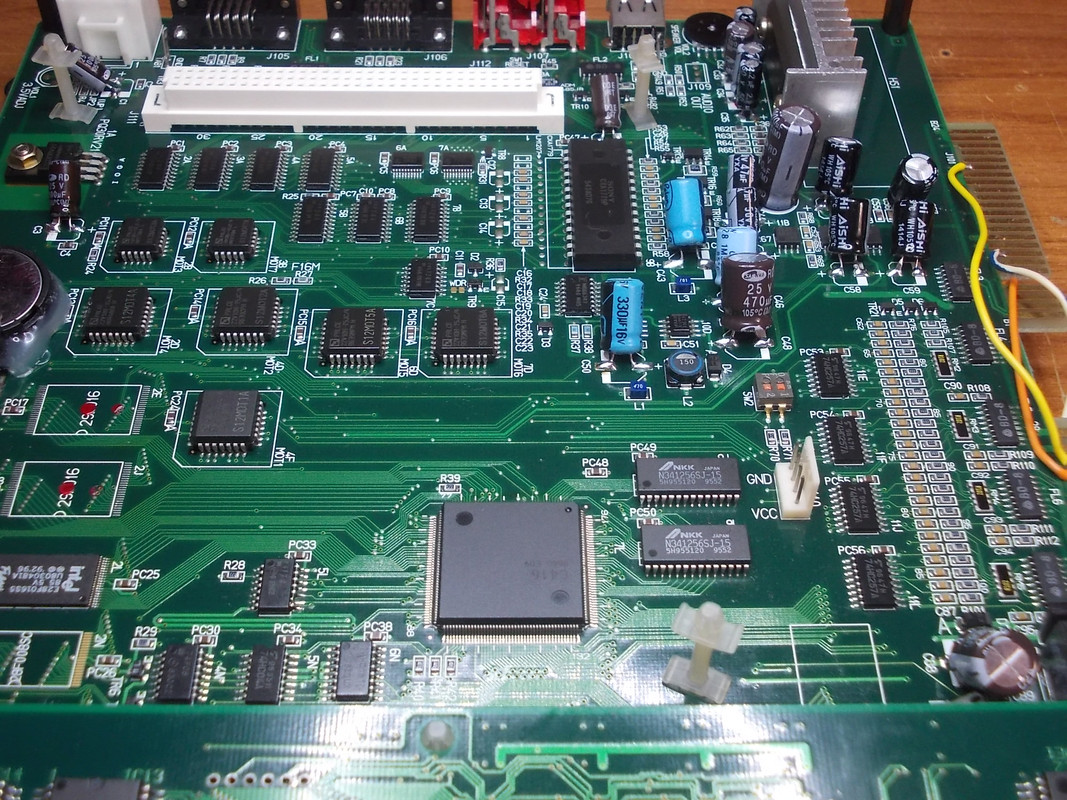

Πριν :

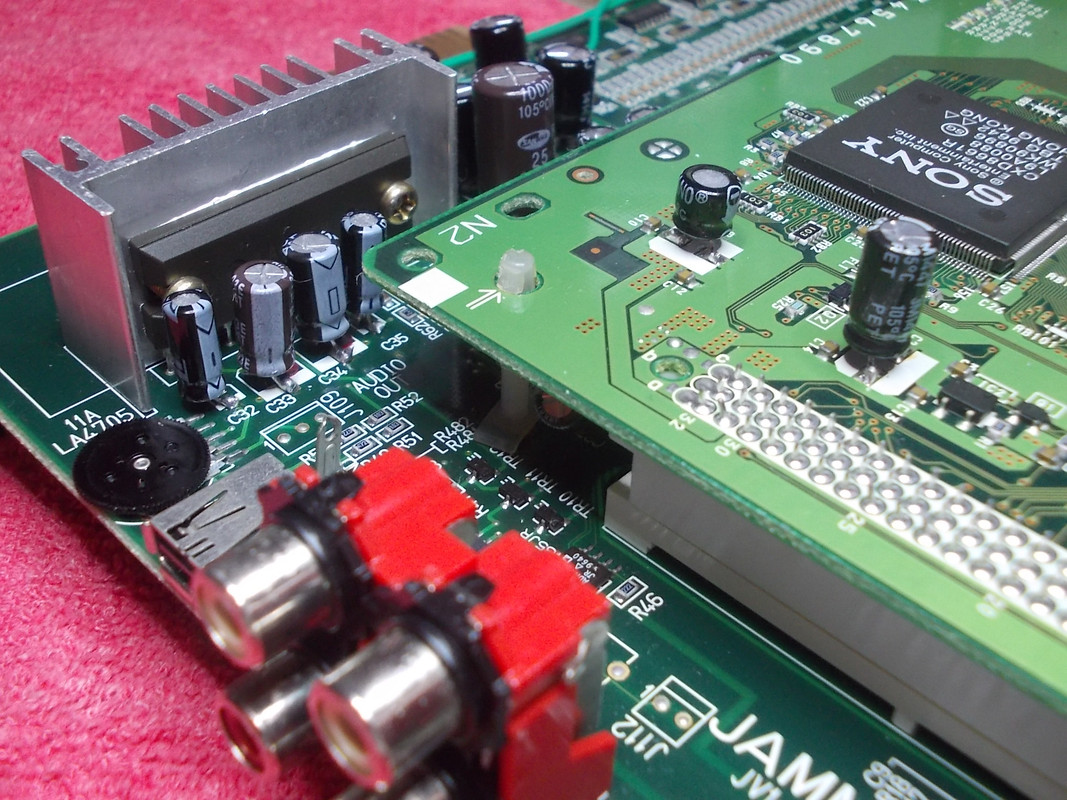

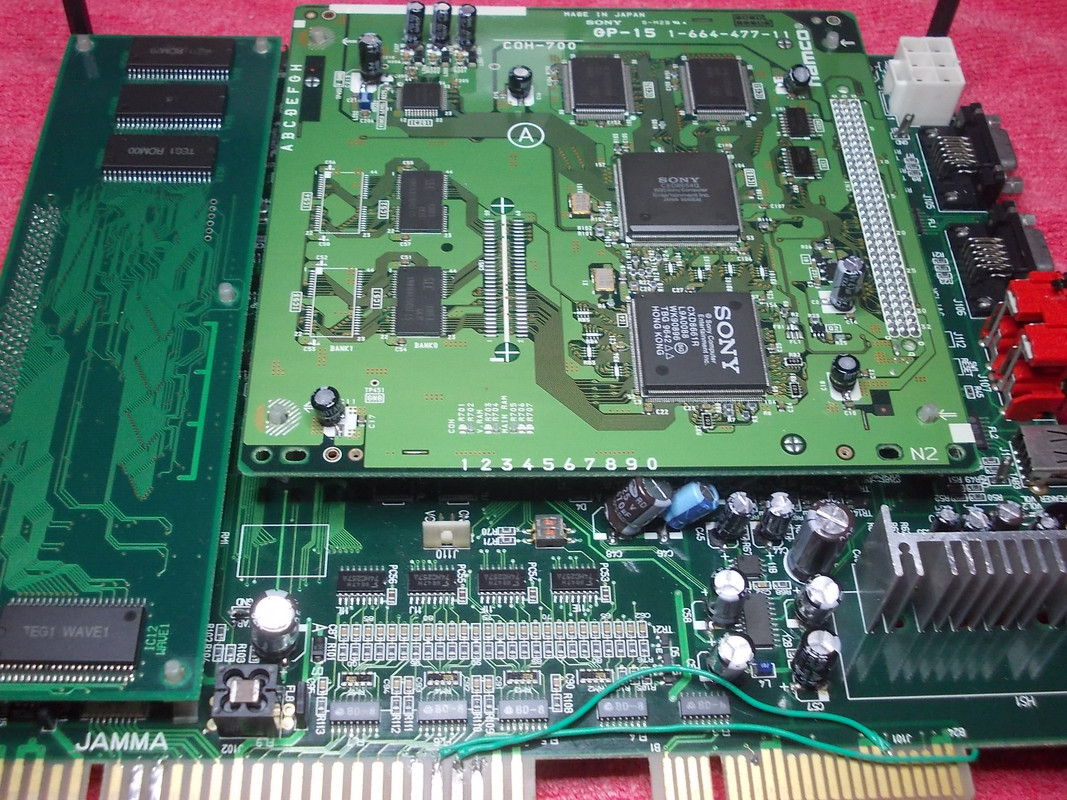

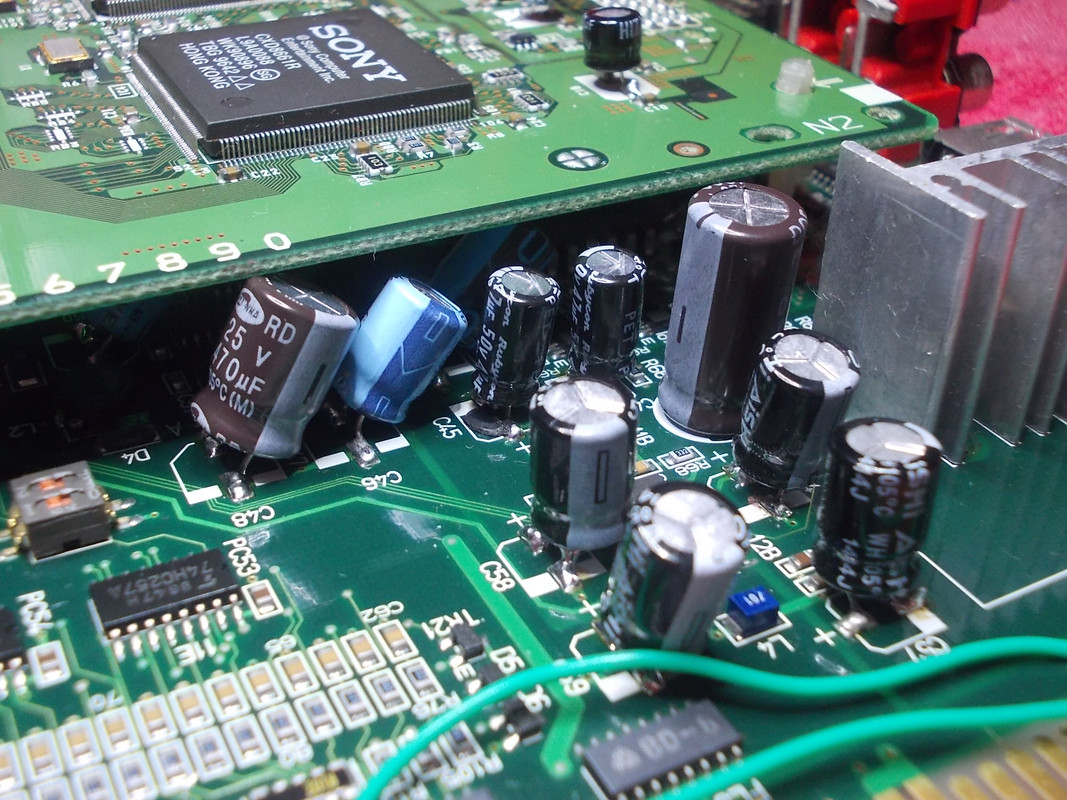

Μετά (καθάρισμα / γυάλισμα / recap) :

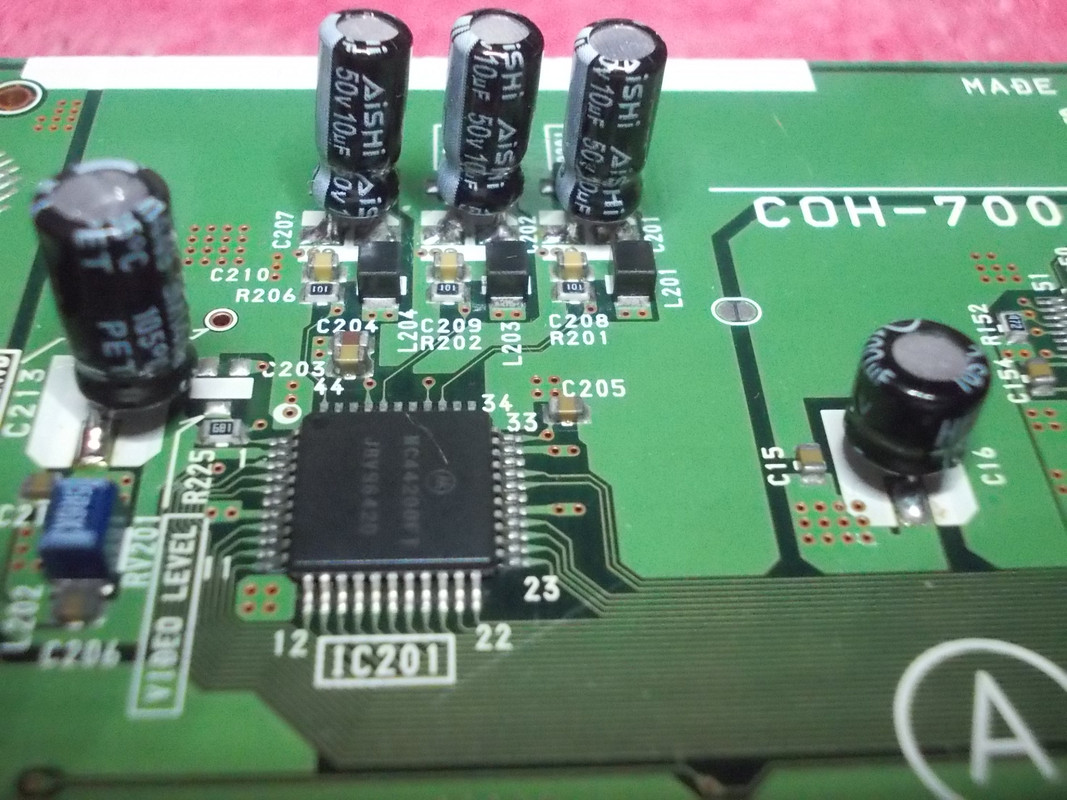

Όλοι οι smd caps, είχαν διαρροή και αντικαταστάθηκαν από κανονικούς (με τεχνική A-LA- GameGear ;) )

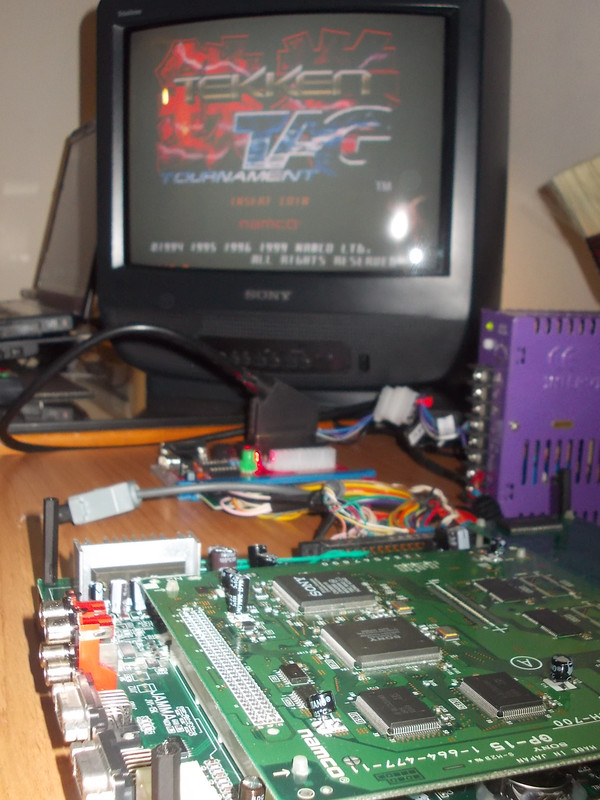

Το παιχνίδι τώρα μπουτάρει σφαίρα, τα χρώματα είναι καθαρά και ζωντανά και ο ήχος καμπάνα ! ...Need more ? :lol:

Να 'σαι καλά ΑΡΧΟΝΤΑ subzero79 ! Τώρα μένει μόνο να εξασκηθώ καλά για να σε κοντράρω στα ίσια ! :lol: :lol: :lol:


fotis_kfor

Retro Addict
Comrade
Joined
Oct 3, 2012
Messages
536
Φοβερή δουλειά Γιώργο, αγνώριστη και λειτουργική :)


geoanas

Commodore Vampire
Staff member
Comrade
Joined
Oct 21, 2012
Messages
7,377
Να 'σαι καλά Φωτάρα ! ...υπ'όψην ότι αυτή η πλακέτα είναι ουσιαστικά το διαμορφωμένο, σε arcade μορφή, hardware ενός PlayStation 1 (on steroids :D ), μόνο που το παιχνίδι έρχεται σε γραμμένο σε eproms ;) (είναι η μακρόστενη πράσινη σκούρα πλακετίτσα που βρίσκεται στο πλάι με τις eproms από επάνω).

Περισσότερα εδώ :

NAMCO SYSTEM 12 [ 1999 ]
:arrow: http://www.system16.com/hardware.php?id=535


subzero79

Retro Mentor
Comrade
Joined
Aug 11, 2015
Messages
1,220
μενω αφωνος αρχοντα του σκοτεινου αρκειντ


dR_wH0

Solder Noob
Staff member
Comrade
Joined
Mar 24, 2012
Messages
5,854
Και εγώ το ίδιο!!!!!!

Φυσικά έχουμε καμπίνα αντάξια του μεγέθους του παιχνιδιού με 27'' Arcade Monitor στα 30KHz ειδικά και μόνο για αυτήν! :D :D :D


ukko

Retro Starter
Joined
Apr 19, 2022
Messages
1

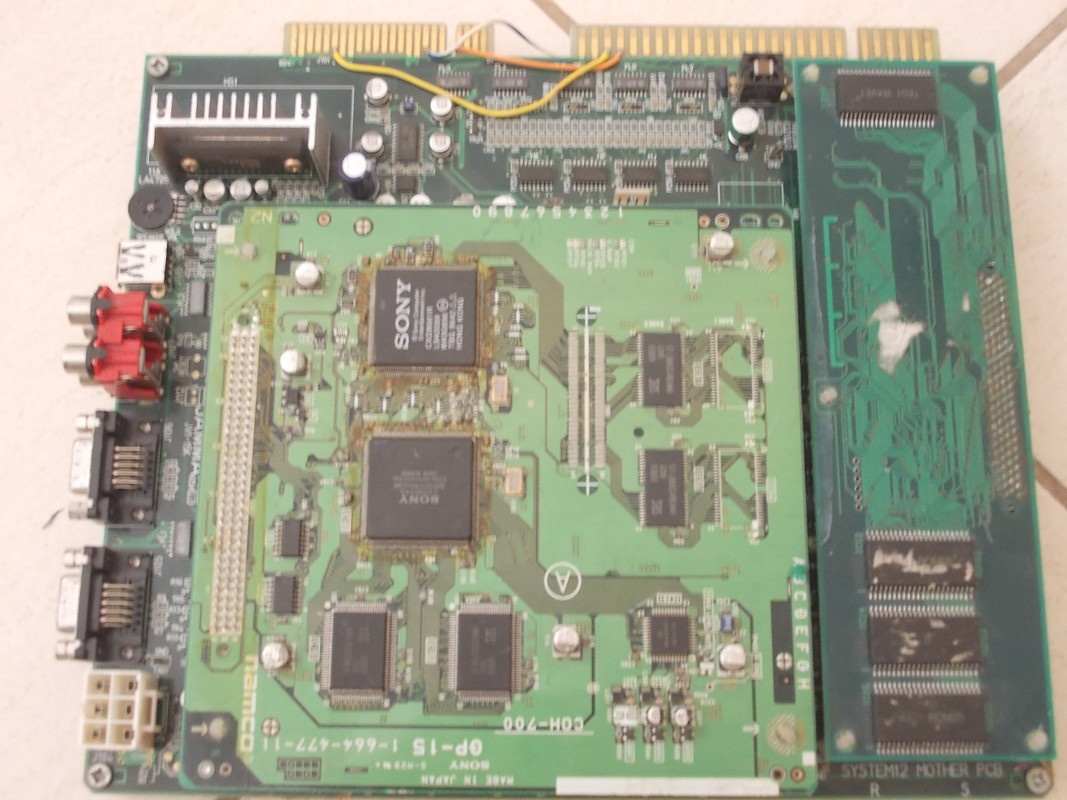

Έχω κάποιες απορίες για την συγκεκριμένη pcb (δεν υπάρχει
chematic για το system 12 της namco) τα φώτα σας παρακαλώ
για το αν είναι σωστά αυτά που έχω σημειώσει στη φώτο.
Κανονικά παίρνει ρεύμα απο την jamma αλλά για να πάρεις
βίντεο από τις vga δίνεις ρεύμα σ'αυτή τη φίσα (χωρίς να
είμαι σίγουρος). Όταν δίνω ρεύμα με βάση τη φώτο το
τροφοδοτικό αυτόματα σβήνει...πράγμα που σημαίνει
βραχυκύκλωμα και σβήνει για λόγους ασφαλείας. Αν κάποιος
γνωρίζει ας βοηθήσει σας παρακαλώ!


Attachments

  • DSCN0309.jpg
    236.7 KB · Views: 2
