Λόγω ότι δεν ήταν σκοπός από την αρχή να γίνει άρθρο δεν έχω αναλυτικό φωτογραφικό παρά μόνο κάποιες φωτώ από κινητό και μερικές από camera (σημειώσεις για να μην χαθώ) παρόλα αυτά θα δείξω ότι μπορέσω.

Πέσαν στα χέρια μου κάτι Schneider euro pc ενός φίλου (5 στον αριθμό) τα οποία ήταν όλα «νεκρά».

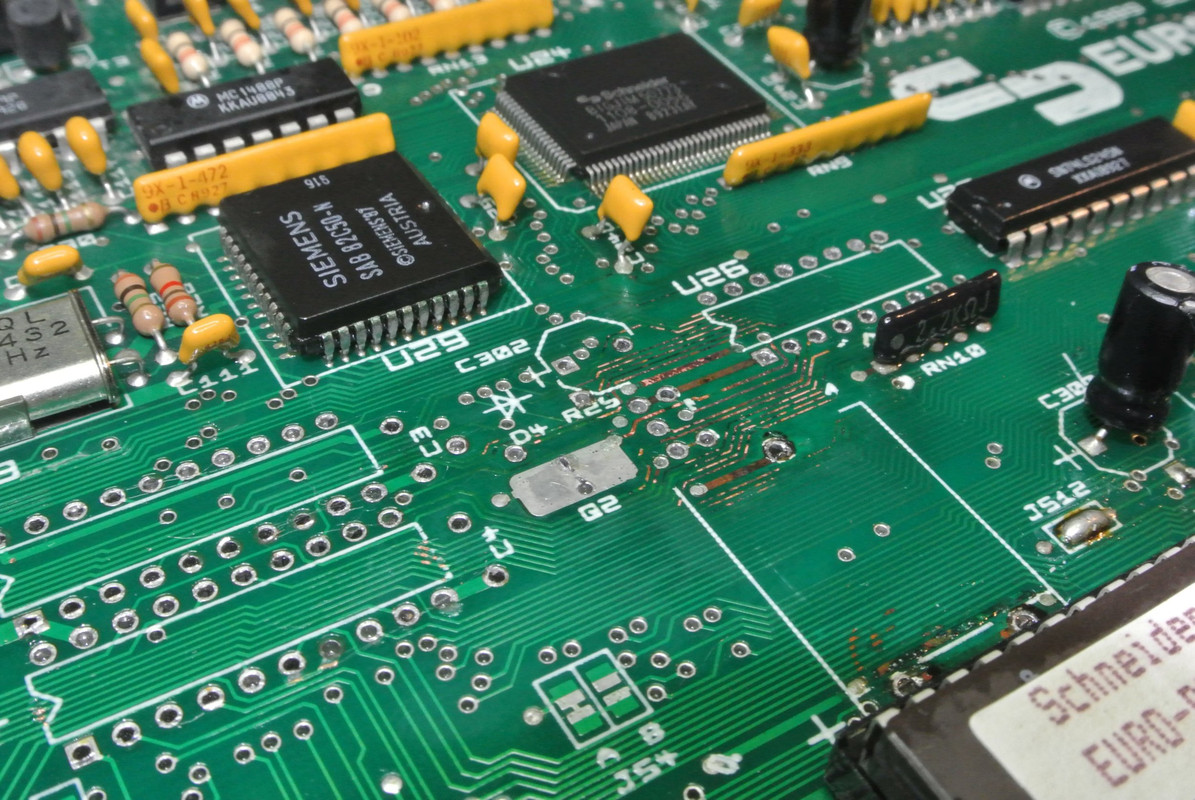

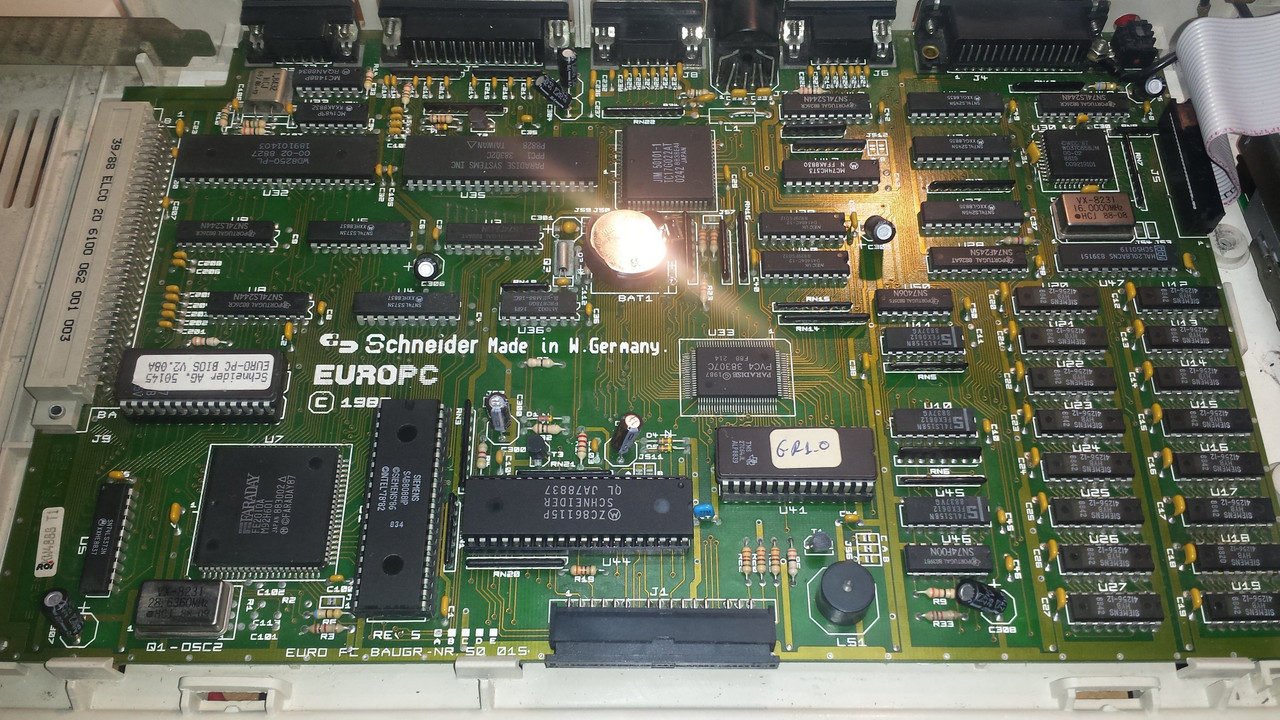

Κανένα σημάδι ζωής από κανένα. Η πρώτη δουλεία ήταν να τα κάνω φύλλο και φτερό για να δω σε τι κατάσταση ήταν. Έτσι ανοίγοντας τα europc είδα ότι η μπαταρία είχε κάποτε αφαιρεθεί έχοντας αφήσει την όποια ζημιά. Το πρώτο πράγμα ήταν να καθαριστούν τα boards και να δούμε τι ζημιά έχει γίνει.


Πρώτού ξεκινήσω τον καθαρισμό αποκόλλησα ότι ολοκληρωμένο και άλλο ηλεκτρονικό εξάρτημα υπήρχε στην κατεστραμμένη περιοχή.

Μαγειρική Σόδα –βούρτσισμα προσεχτικό – Σπρέι καθαριστικό – Οινόπνευμα ήταν ένας συνδυασμός για καθαρισμό.

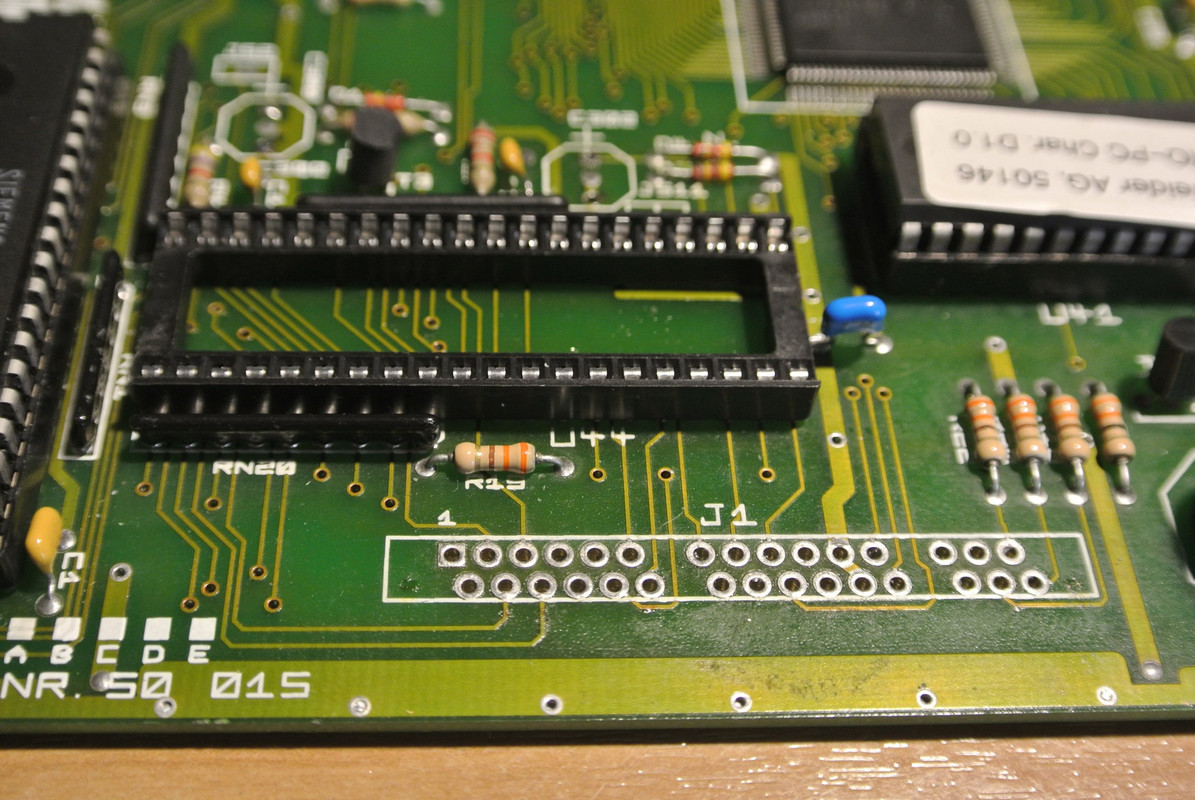

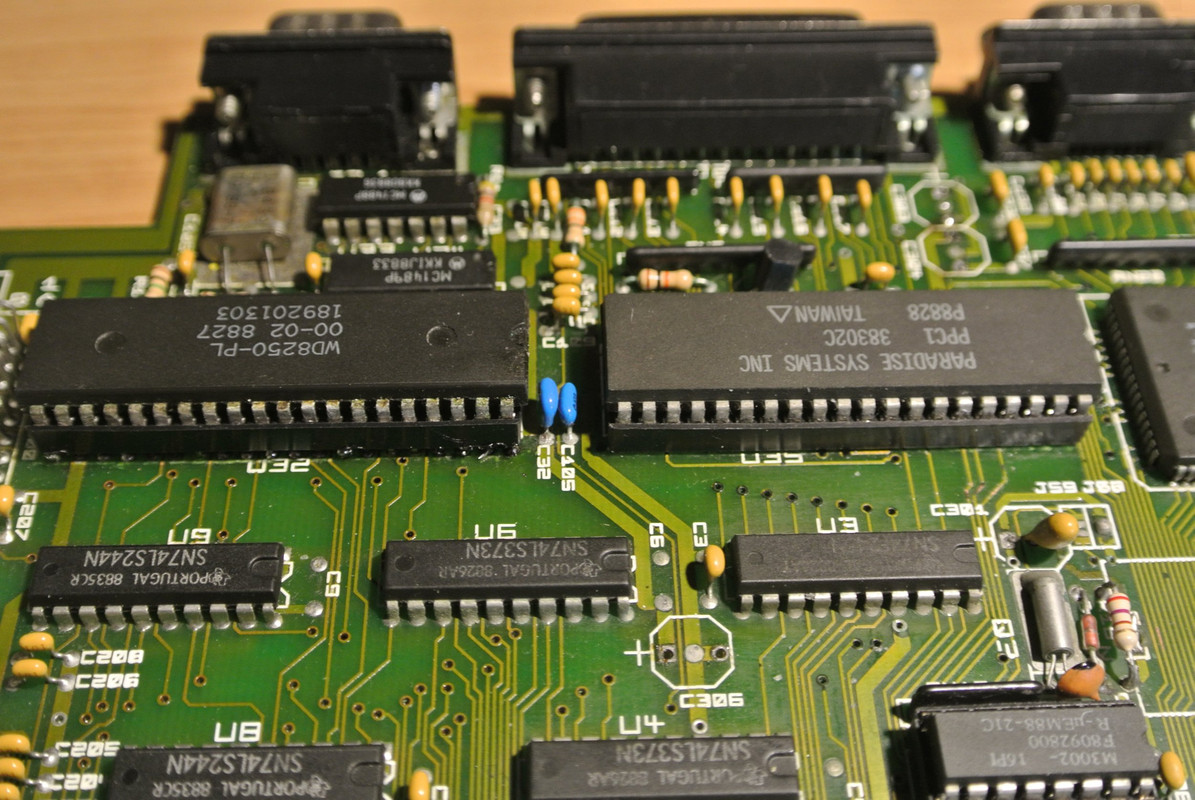

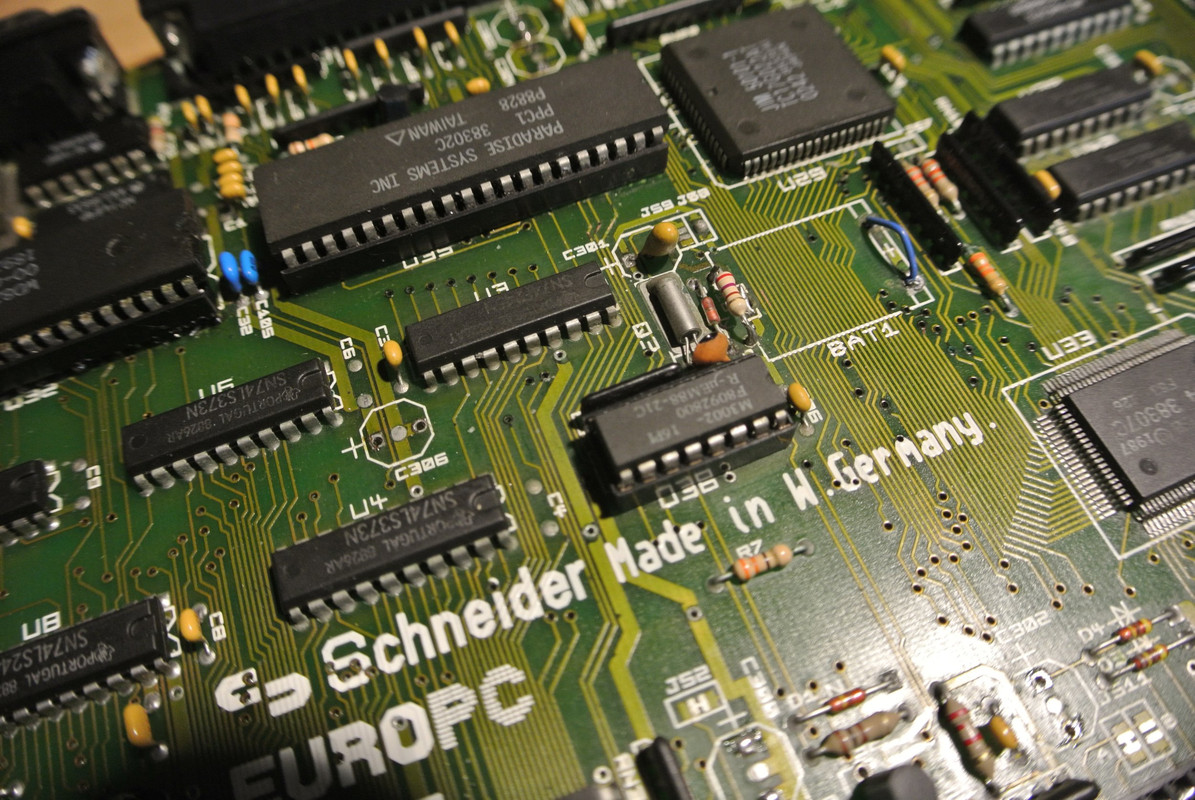

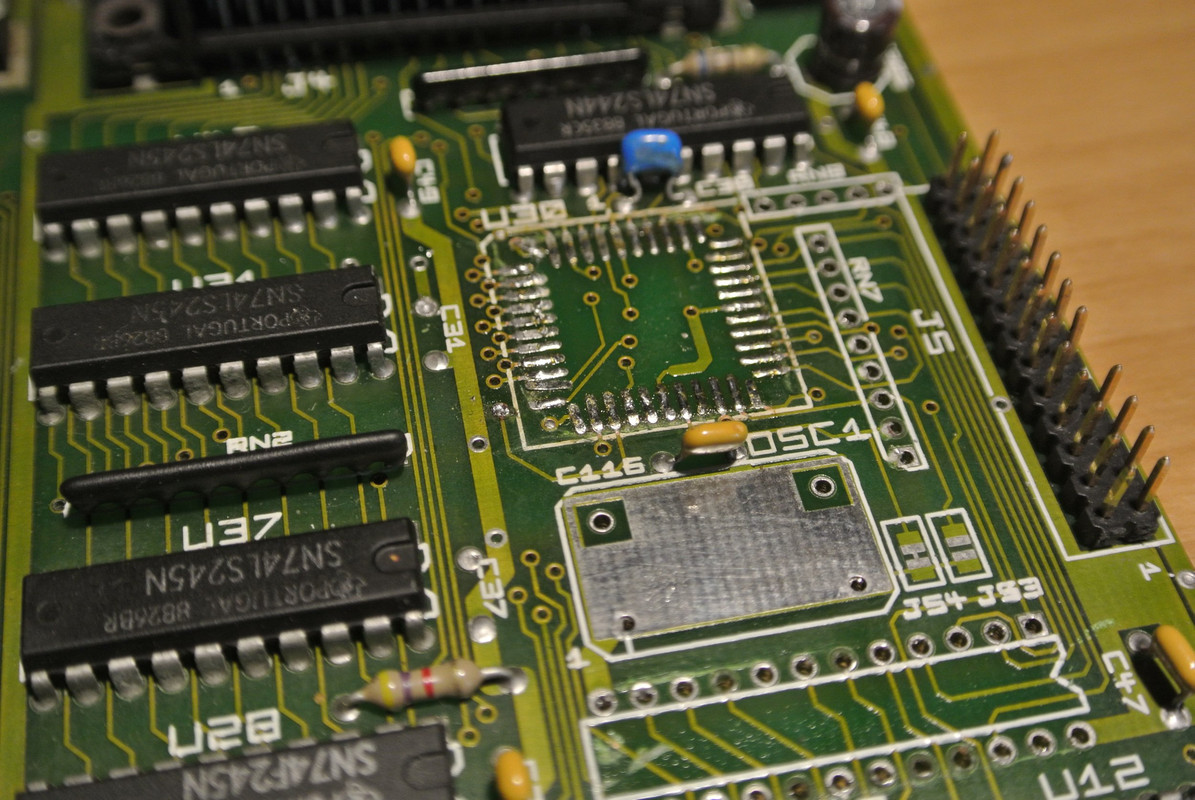

Αφού τα προβλήματα βγήκαν στην φόρα όσο αφορά τις γραμμές, ξεκίνησα να τις ελέγχω μια μια να δώ αν είναι λειτουργικές . Παρόλο την οπτική ζημιά που δείχνει τις γραμμές γυμνές ως το χαλκό, σε κάθε euro pc οι κομμένες γραμμές ήταν από μια έως τρεις. Φυσικά για να γίνει εκτενείς έλεγχος σε όλα τα board χρειάστηκαν αρκετές ώρες και αποκολλήθηκαν και κάποια ολοκληρωμένα για να δούμε αν η ζημιά εκτίνετε και κάτω από τα chips. Σε όσα αποκολλήθηκαν μπήκαν βάσεις για καλύτερη ευκολία αλλά ακόμα και έλεγχο δοκιμάζοντας τα ίδια chips σε διαφορετικό board.


Ένα europc μετά τον σχολαστικό καθαρισμό άναψε με την μία βγάζοντας διάφορα μηνύματα λάθους, άλλο άρχισε να χτυπάει χωρίς να βλέπω τίποτα και τα άλλα δύο ανάψανε με διάφορα errors αφού γεφύρωσα τις χαλασμένες γραμμές εκτός από το 5ο europc που δεν θέλησε να δώσει σημάδια ζωής με τίποτα.



Τα πρώτα errors ήταν με την μπαταρία που εγκατέστησα σε όλα coin battery 3 volt. Λιγότερα volt από την original αλλά παίζει. Τώρα αν με ρωτήσετε ή αυτά που έχω διαβάσει για επαναφορτιζόμενη μπαταρία , δεν είδα κάποιο κύκλωμα που να εξυπηρετεί την επαναφόρτιση. Σε κάνα δύο euro PC τα beeps όσο αφορά το timer σταμάτησαν και όταν το έσβηνες κρατούσε τα settings. Στα άλλα δύο όχι.





Εδώ πρέπει να επισημάνω ότι από τα 5 europc τα τρία ήταν άλλες versions και διαφορετικά version numbers στα ολοκληρωμένα του keyboard controller, hard disk controller κτλπ.

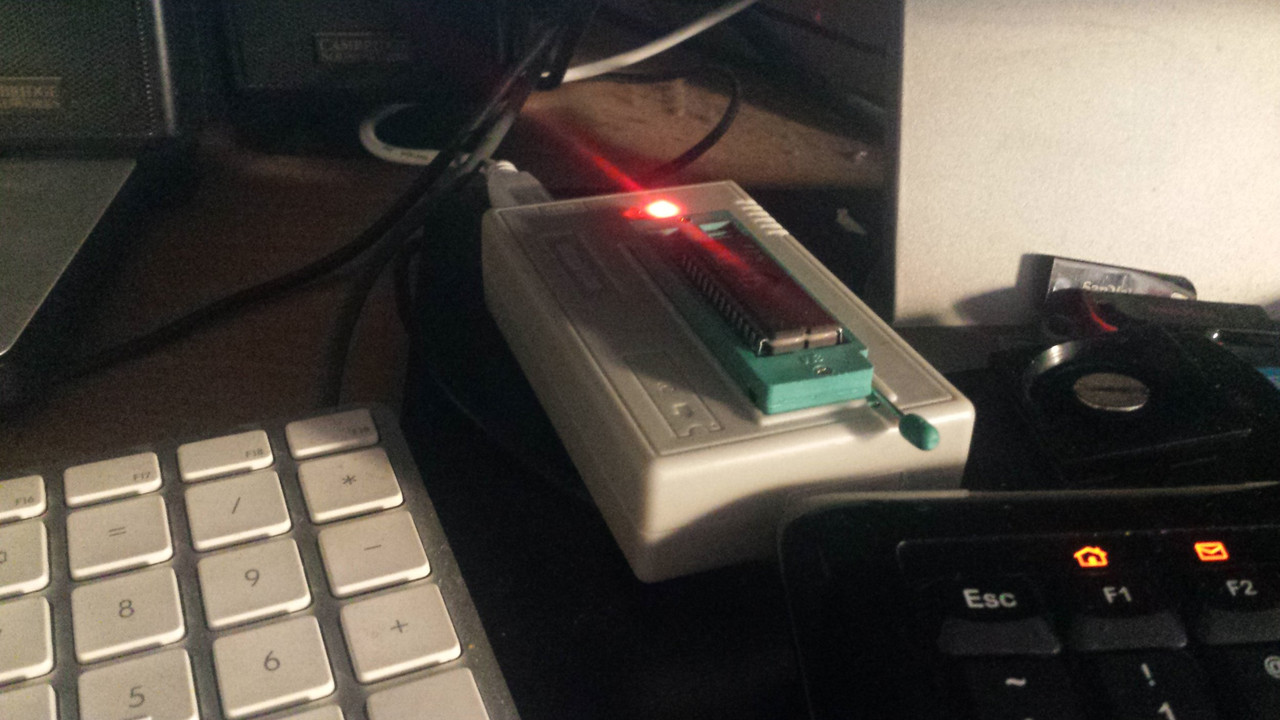

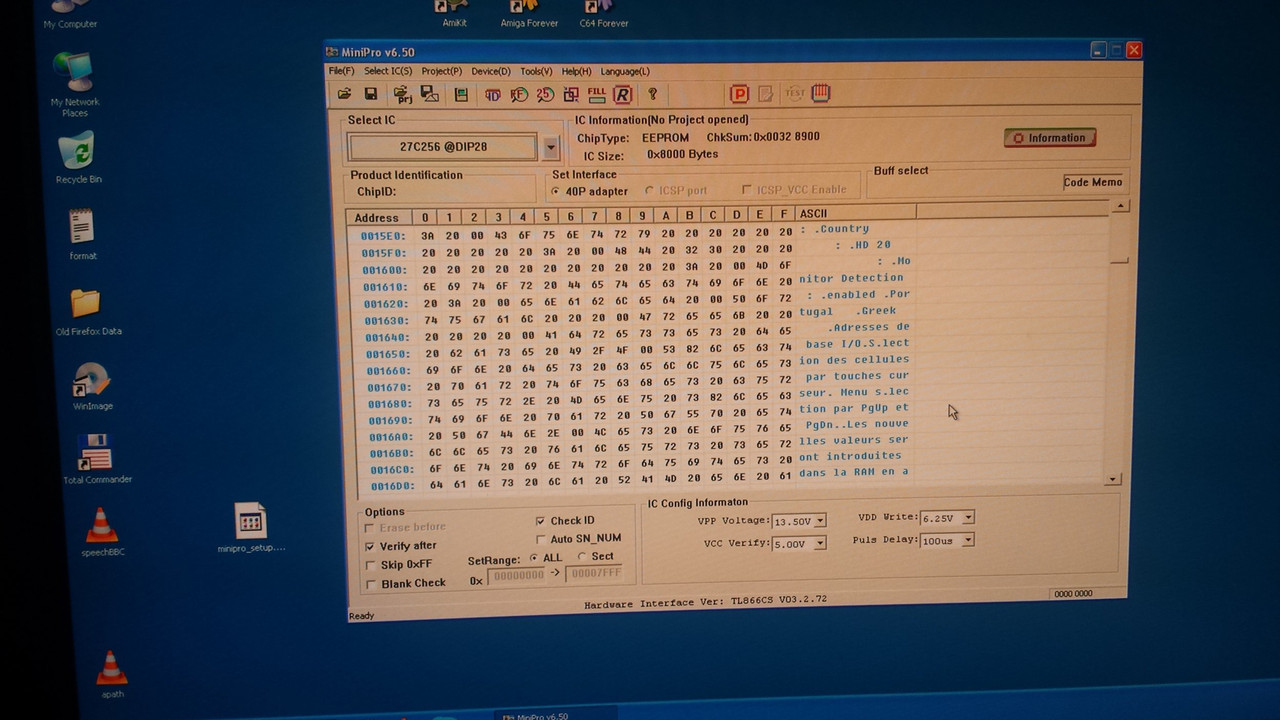

Με τα λίγα και τα πολλά είδα ότι ένα από τα 5 EUP φόραγε ποιο καινούργιο bios από τα άλλα και έτσι είπα να το δοκιμάσω. Μόλις το δοκίμασα τα Errors σταμάτησαν και τα settings τα κράταγε. Έτσι έγγραψα δύο 27C256 ΕEproms με το καινούργιο bios και το αντικατέστησα στα δύο europc που είχανε το πρόβλημα.






Τώρα είχα να αντιμετωπίσω 4 euro pc που βγάζανε errors του style «Keyboard controller error” “Boot Error” “Keyboard Leds σβηστά” και διάφορα άλλα.

Έτσι αυτά που βρήκα συγκεντρωτικά και στα 4 είναι.

Σάπια pins στην απόληξη της μεμβράνης (Αντικαταστάθηκε)

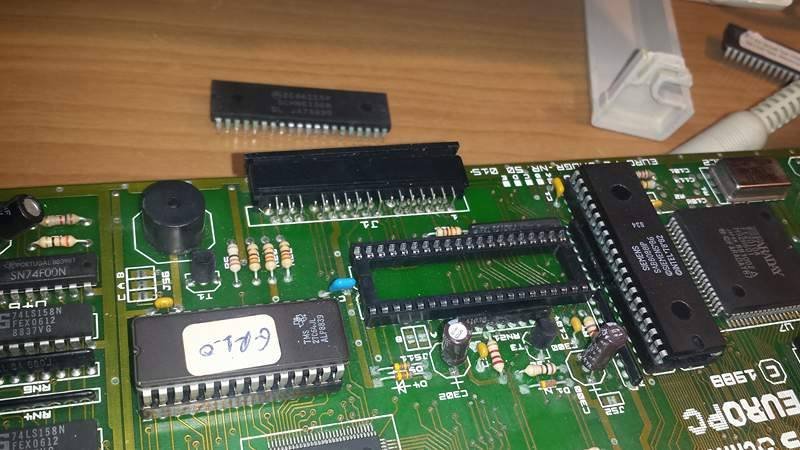

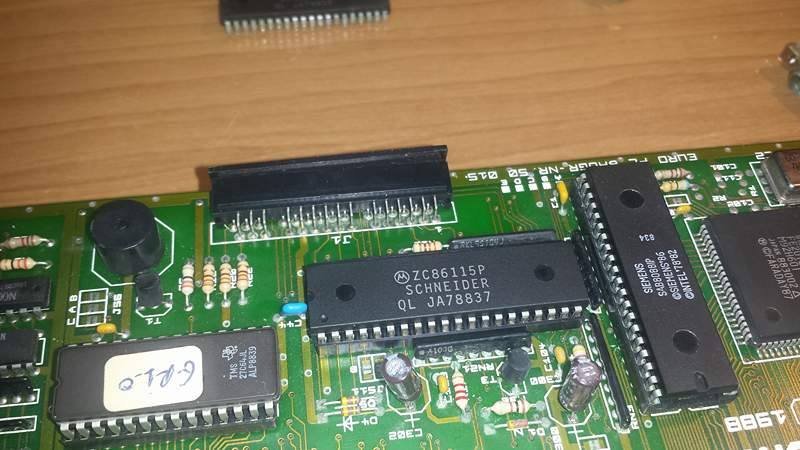

Χτυπημένο keyboard controller chip (Αντικαταστάθηκε) και μπήκε σε βάση.

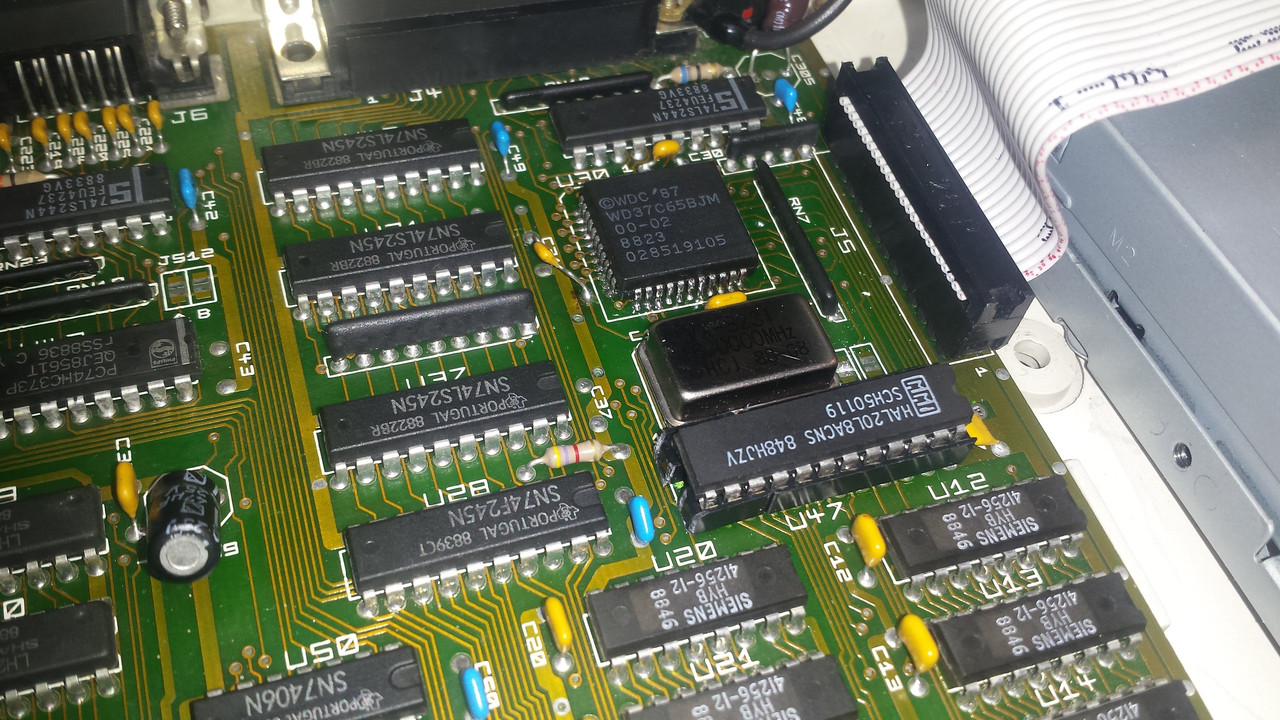

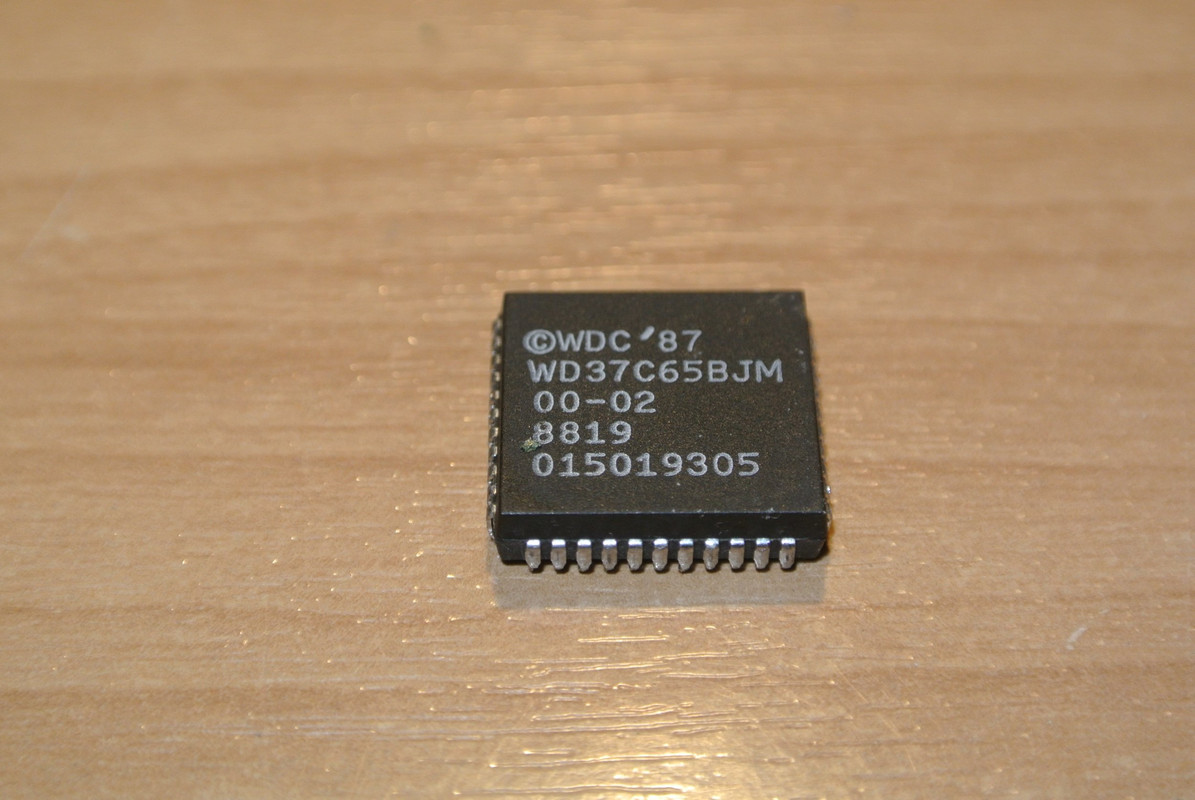

Προβληματικό Hard disk controller chip (Αντικαταστάθηκε)

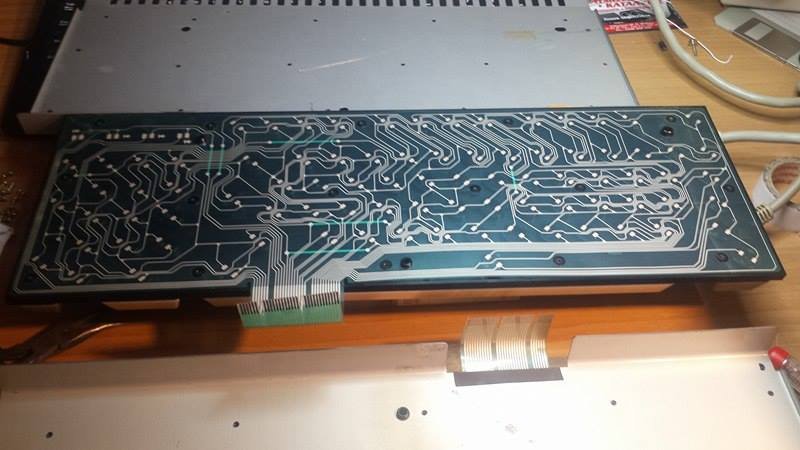

Προβληματική μεμβράνη keyboard (Αντικαταστάθηκε)



Στο τέταρτο έβαλα σε βάσεις τα περισσότερα ολοκληρωμένα και με αντικατάσταση έπαιξε και αυτό.





Κομμένα πυκνωτάκια από σάπια άκρα.

Που βρήκα τα ανταλλακτικά?

Δυστυχώς από το 5ο που δεν άναψε ποτέ και ευτυχώς έπαιξε τον ρόλο του δωρητή οργάνων.

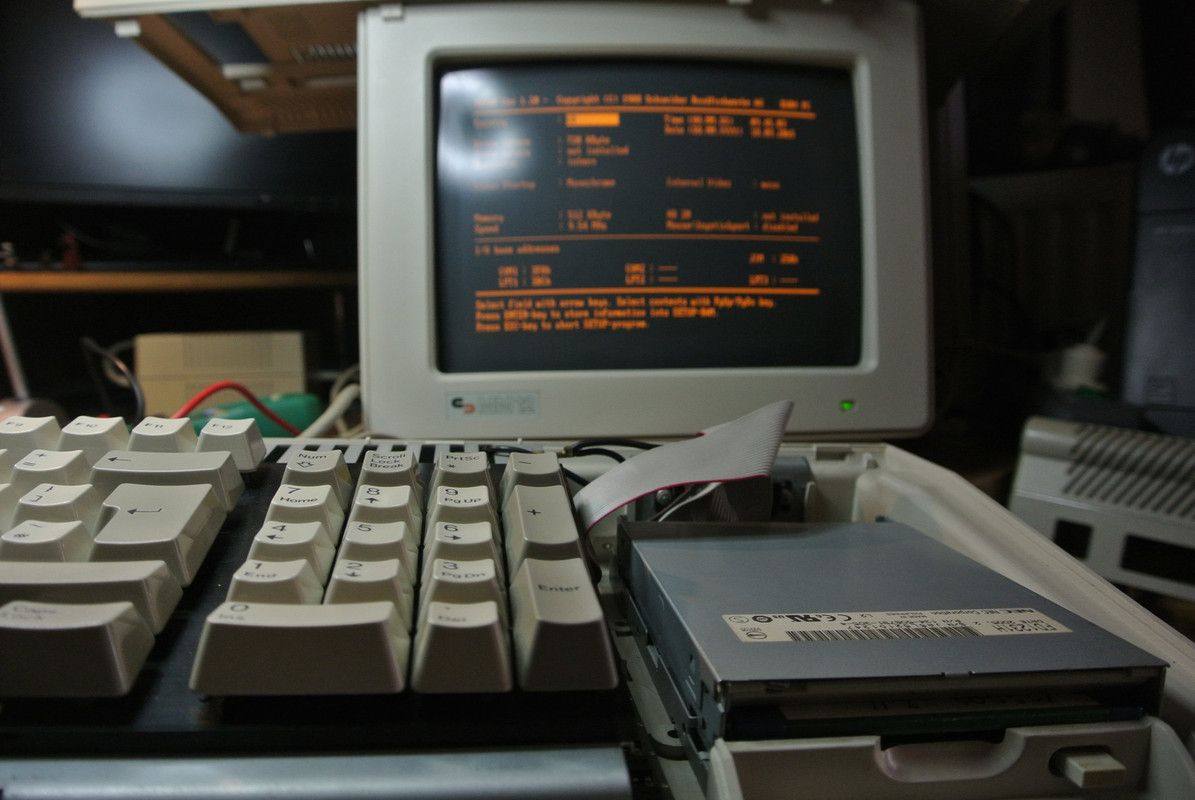

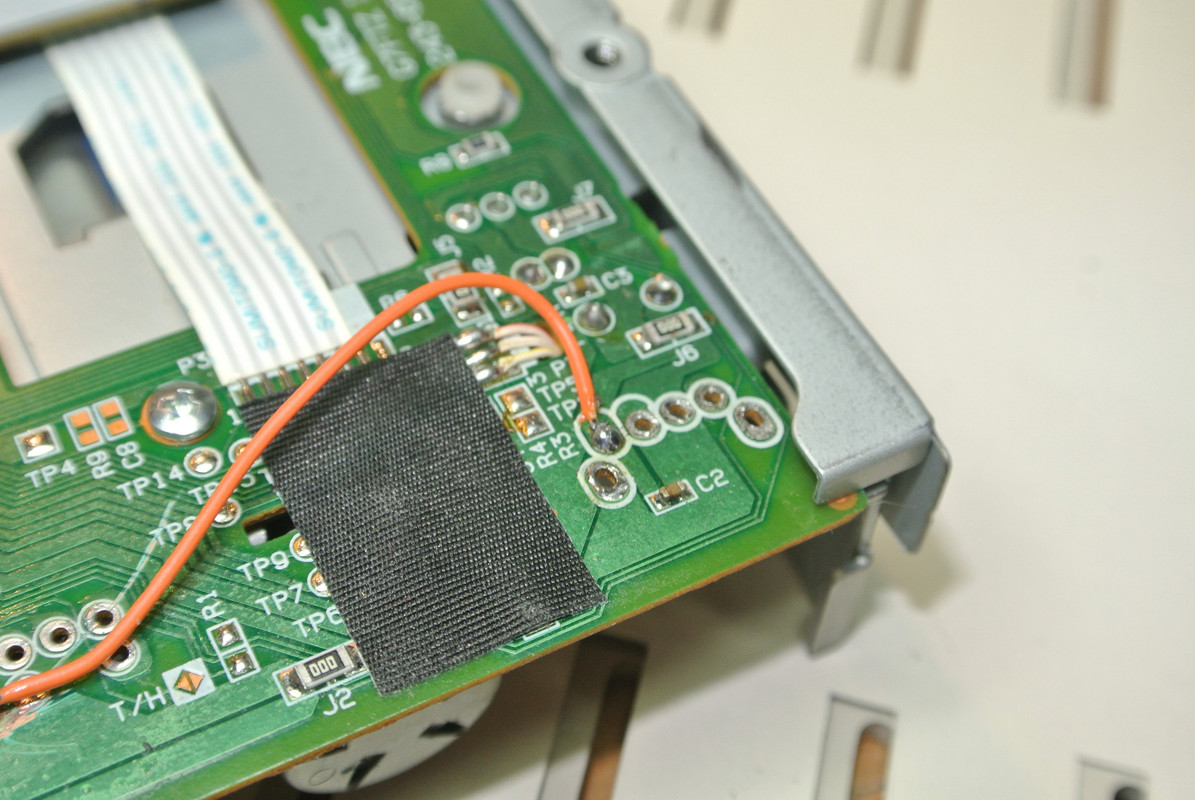

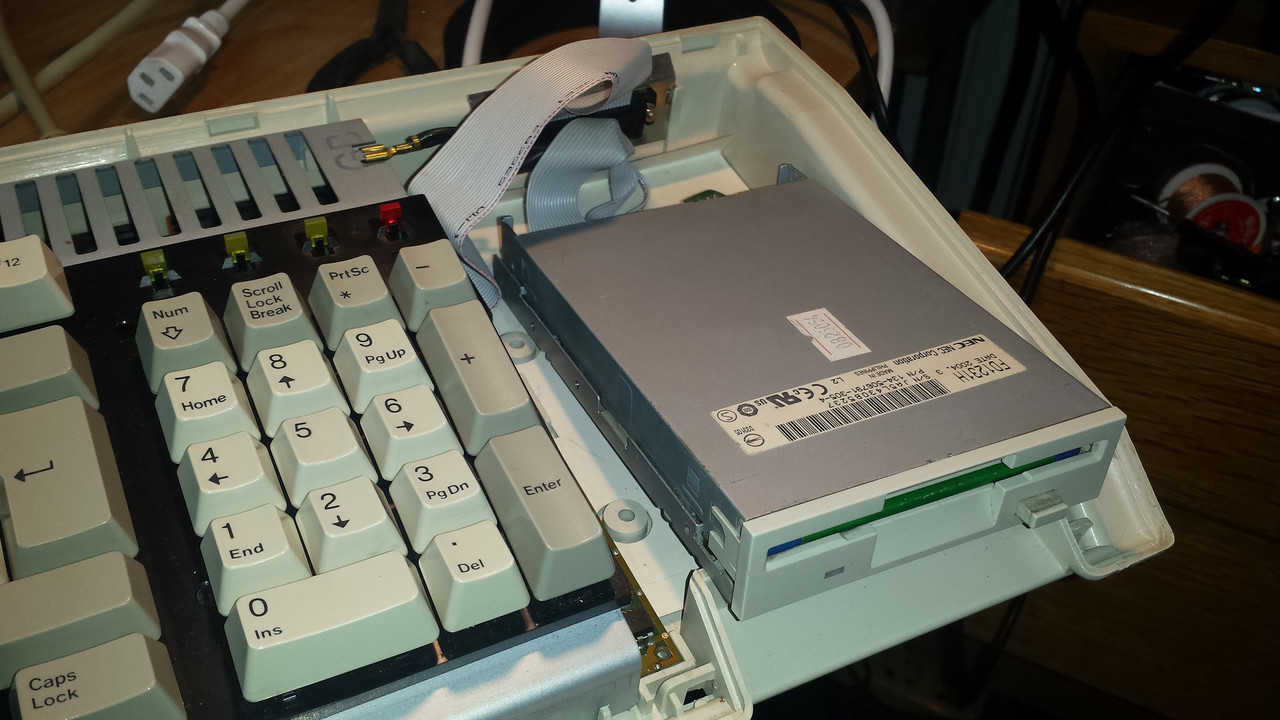

Επίσης τα δύο χρειάστηκαν να βάλω 3 ½ κοινά drives αλλά με μια μόντα που έπρεπε να γίνει.

Λεπτομέρειες για την μόντα στο drive εδώ.

http://oldcomputer.info/hacks/fdd_europc/

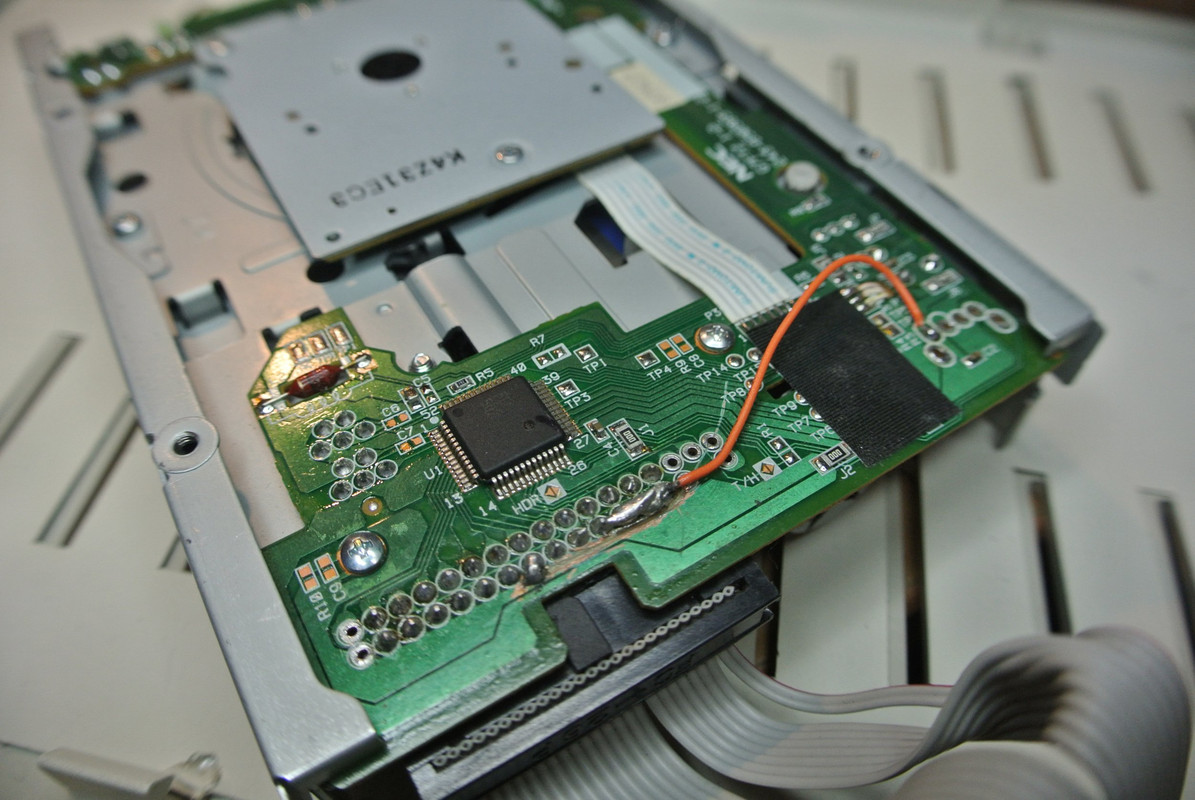

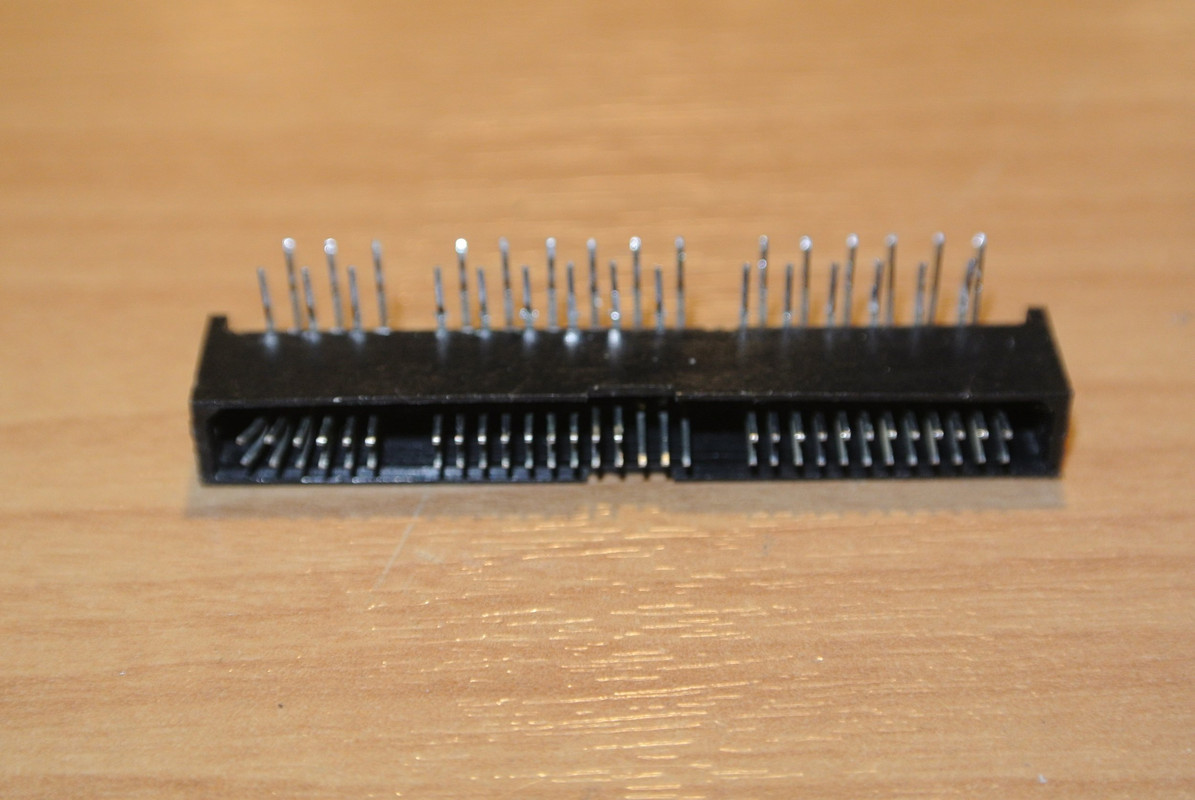

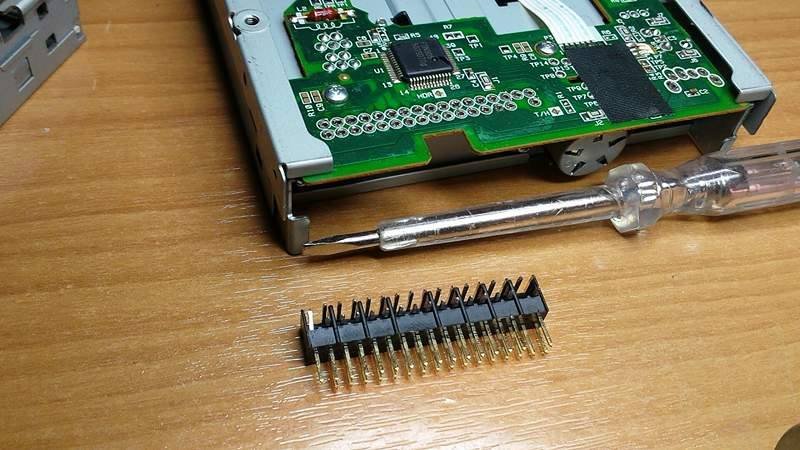

Έτσι στις παρακάτω φωτώ αποκολλήθηκε όλη η φύσα του drive και αφαίρεσα τα pins που δεν χρειάζομαι. Ξανά κολλήθηκε και ακολούθησα τις οδηγίες.

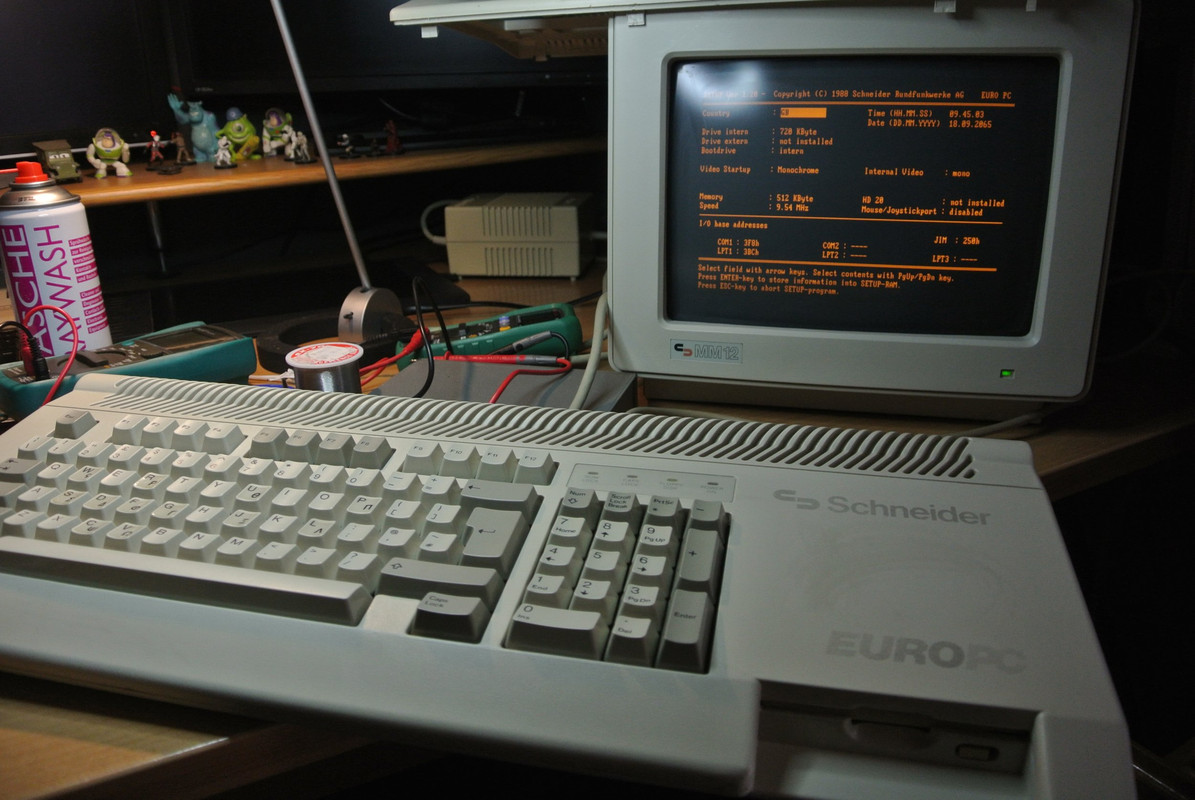

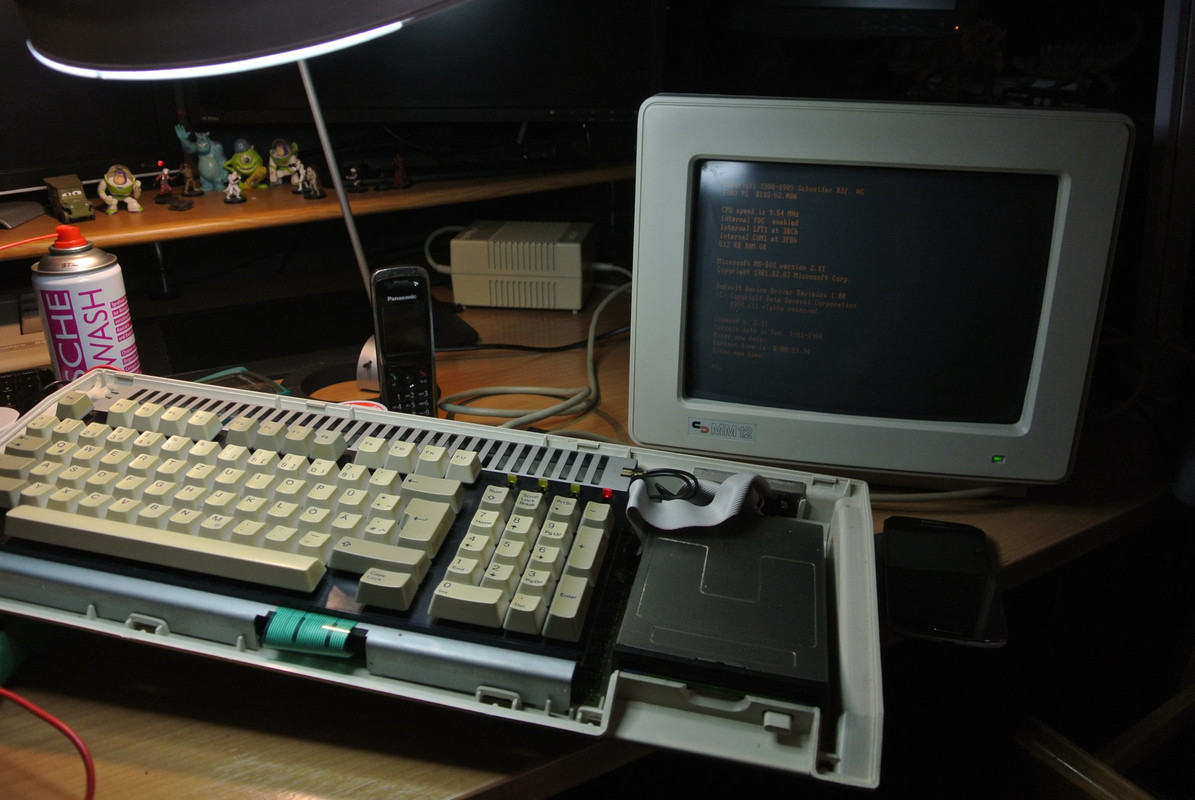

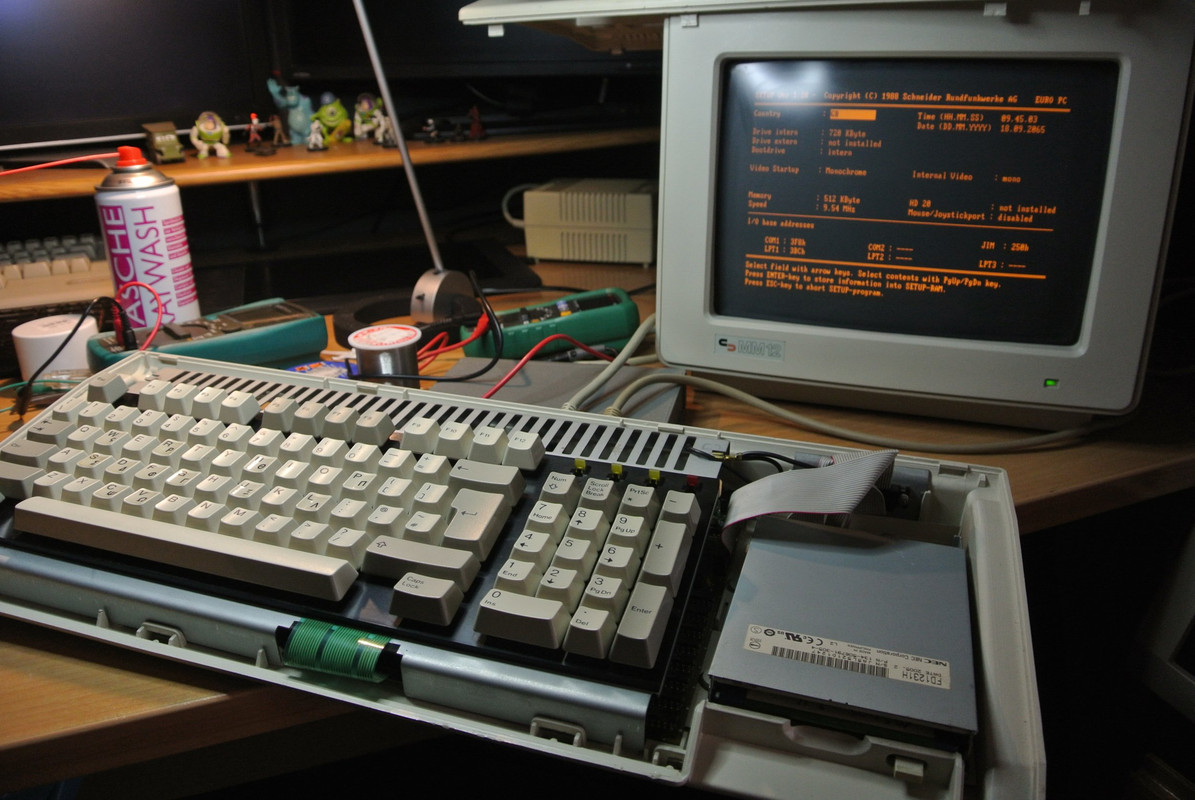

Η ώρα της δοκιμής για μια ακόμα φορά.







Αυτά είναι μια μικρή περίληψη σε 5 ξεκοιλιασμένα euro pc που μου φάγαν ένα μήνα στον ελεύθερο χρόνο να τα ψάχνω.

Να ευχαριστήσω τον Νίκο (Nkary) για το technical manual που μου έστειλε (που εξαφανίστηκες;) , τον Χρήστο (ChrisKgnr) που είναι o ΔΑΣΚΑΛΟΣ - ΜΕΝΤΟΡΑΣ και τις eeproms που μου έδωσε, τον Λεωνίδα (keropi) που παρόλο που είχα το link για την μόντα στα drives, βλέποντας πως ακριβώς την υλοποίησε στο δικό μου euro pc πριν από πολύ καιρό ,με βοήθησε πάρα πολύ.

Last edited:

geoanas

Commodore Vampire
Staff member
Messages
7,056
Reaction score
5,550
Points
223
Αααααααντώνη! :eek::lol::lol: Τι έκανες πάλι τρελό αγόρι; :lol::lol:

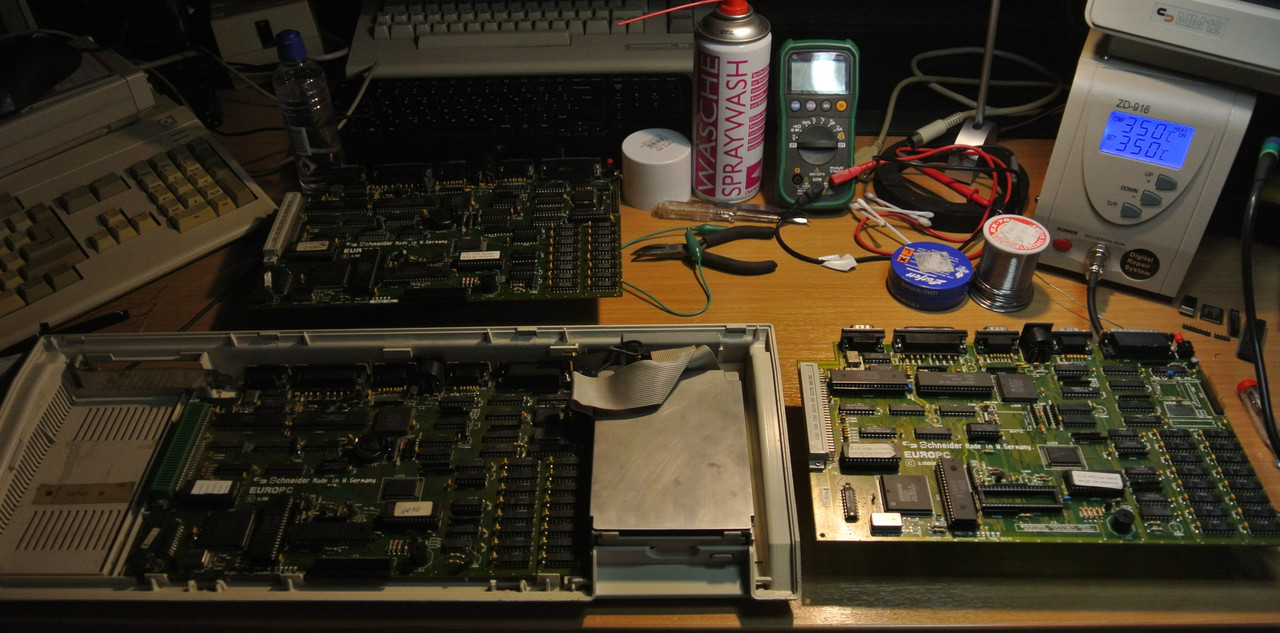

Τώρα τι να πω; Απλά τα σέβη και συγχαρητήρια μου και μπράβο σου που έσωσες αυτά τα φουκαριάρικα και ταλαιπωρημένα μηχανάκια! Μου άρεσε ιδιαίτερα ο πάγκος σου με τον σταθμό κόλλησης - αποκόλλησης, τον eprom programer και όλα τα όμορφα "σέα και μέα" του!

Πρέπει να περνάς αρκετές ώρες εκεί, έτσι; ;)

Πάλι συγχαρητήρια! Μου έφτιαξες την μέρα! :)


antnik

Retro Addict
Messages
599
Reaction score
327
Points
63
Thanx GEO. Το ξερα οτι θα σου αρέσει. Την έχω βρεί πολύ με τον εντοπισμό βλαβών. :D. Με αυτό το project κάτι έμαθα παραπάνω. Ο σταθμός σου κάνει την " ζωή" ποιο εύκολη και γρήγορη.


dR_wH0

Solder Noob
Staff member
Messages
5,688
Reaction score
1,875
Points
213
Απίστευτος ο Αντώνης. Resurrection project απο τα λίγα που βλέπουμε σε τέτοιο όγκο (4 Euro PC!!!!!) και πλήρης αξιοποίηση όμορφων εργαλείων! Βλέπω οτι ο Master Chris has taught you well! :D


clemenza

Retro Addict
Messages
910
Reaction score
1,182
Points
93
Thanx GEO. Το ξερα οτι θα σου αρέσει. Την έχω βρεί πολύ με τον εντοπισμό βλαβών. :D. Με αυτό το project κάτι έμαθα παραπάνω. Ο σταθμός σου κάνει την " ζωή" ποιο εύκολη και γρήγορη.
Συγχαρητήρια ρε φίλε - το έχεις προχωρήσει πραγματικά σε άλλο επίπεδο το θέμα! :thumbup:

Αφού την έχεις βρει με τον εντοπισμό των βλαβών όπως γράφεις, πιάσε μια και τον Atari μου, ε; :p


antnik

Retro Addict
Messages
599
Reaction score
327
Points
63
Thanx Dr και Παναγιώτη. Το κατά δύναμιν. Ναι ο Chris είναι "Jedi Master" :not:

Θα τον δούμε Παναγιώτη. Αγάπη και φροντίδα στα Atari !!!! :love:


turrican

Retro Guru
Messages
2,671
Reaction score
2,369
Points
123
Δεν έχω λόγια, τι να πω; Για τη μεθοδολογία; Για την παρουσίαση; Όλα είναι όπως πάντα άρτια! Θα μπορούσαν να τυπωθούν σε μια πολυτελή τεχνική έκδοση, και να πωλείται σε βιβλιοπωλεία. Πολύ συγκινήθηκα που άναψαν (μέσα από τη κίτρινη οθόνη τους) :thumbdown::thumbdown::thumbdown:
Τα συγχαρητήρια μου!


angel_grig

Retro Enthusiast
Messages
360
Reaction score
26
Points
28
K-A-T-A-Π-Λ-Η-Κ-Τ-Ι-ΚΟ-Σ Αντωνη!!Απειρo Respect!!Eξαιρετικη δουλεια αψογη παρουσιαση!!


chriskgnr

Retro Guru
Messages
2,041
Reaction score
500
Points
93
πολύ καλή και λεπτομερής δουλειά, όσον αφορά τον εντοπισμό και την επισκευή των βλαβών! :thumbup: Αντώνη, χρειάζεσαι πάγκο με διπλάσιο μέγεθος τουλάχιστον! :lol::lol::rofl::rofl::rofl:


antnik

Retro Addict
Messages
599
Reaction score
327
Points
63
Παιδιά ευχαριστώ πολύ για τα καλά σας λόγια. Έχετε βάλει όλοι το χεράκι σας στο να με κάνετε να ασχοληθώ και να αγαπήσω τα ηλεκτρονικά στο βαθμό που μπορώ φυσικά.


Pluto63

Retro Addict
Messages
735
Reaction score
834
Points
93
Τα σέβη μου Αντώνη στην καταπληκτική δουλειά, χαίρομαι που μπορούμε ακόμα να μοιραζόμαστε αυτό το χόμπι.


Pitsunami

Retro Starter
Messages
37
Reaction score
7
Points
8
Nicely done ... πάνω στην ώρα που θα ξεκινήσω την επισκεύη και του δικού μου! :)


DAT-Alex

Retro Addict
Messages
630
Reaction score
430
Points
73
Τώρα είδα το συγκεκριμένο θέμα...
Να δώσω και εγώ τα συγχαρητήριά μου στον Αντώνη (καλά η φωτος όπως πάντα άψογες !) και να επαινέσω την υπομονή και επιμονή του γιατί γνωρίζω οτι
τέτοιου είδους βλάβες απαιτούν προσοχή και υπομονή.
WELL DONE.


scientist

Retro Member
Messages
101
Reaction score
125
Points
53
Τώρα το είδα και εγώ το θέμα.
Μπράβο Αντώνη, έκανες εξαιρετική δουλειά φίλε. Σε ζηλεύω (με την καλή έννοια πάντα).


Seaside

Retro Member
Messages
145
Reaction score
83
Points
28
Τώρα ανακάλυψα την δουλειά σου. Που να το ήξερα. 3 μητρικές πέταξα.


DAT-Alex

Retro Addict
Messages
630
Reaction score
430
Points
73
Τώρα ανακάλυψα την δουλειά σου. Που να το ήξερα. 3 μητρικές πέταξα.
Τσσ...Τσσ....τσσσσ...
ΠΟΤΕ δεν πετάμε..
πρώτα ρωτάμε! :thumbup:


Seaside

Retro Member
Messages
145
Reaction score
83
Points
28
Καλα ο ένας που πέταξα είχε τρυπα απο τη διάβρωση.......


Pluto63

Retro Addict
Messages
735
Reaction score
834
Points
93
Όλα διορθώνονται ακόμη και οι τρύπες. Μην πετάτε, χαρίστε.
