FM Radio 64

geoanas

Commodore Vampire
Staff member
Messages
7,056
Reaction score
5,552
Points
223

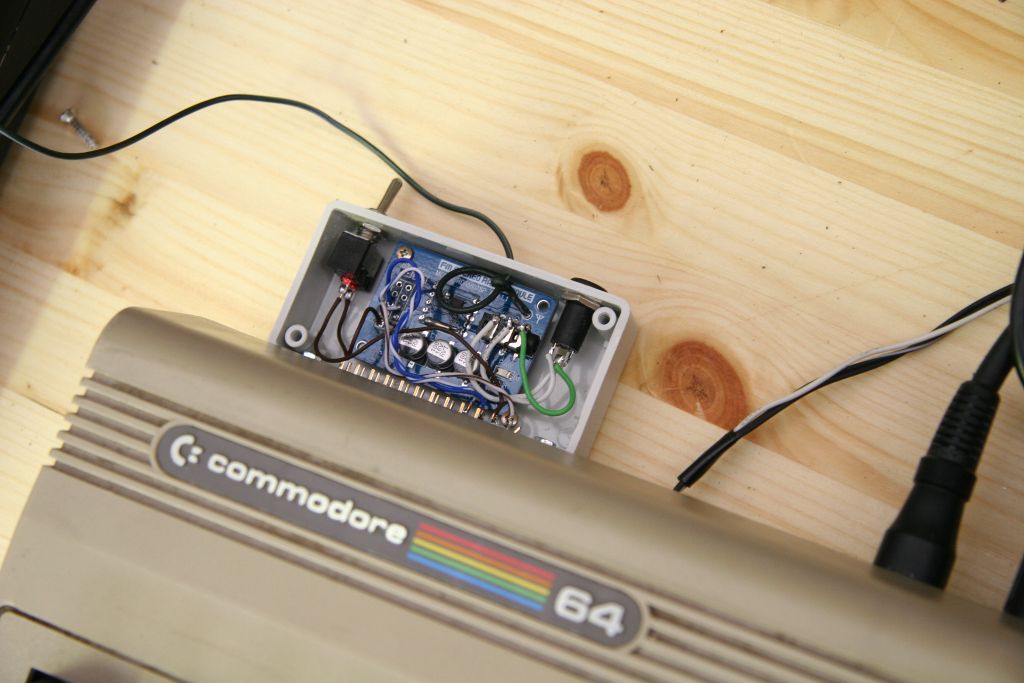

Ένα χαριτωμένο και απλό project για C64. Φτιάξτε ένα ραδιόφωνο και συνδέστε το μέσω της user port στον C64. Τρέξτε το πρόγραμμα που επιμελήθηκε ο δημιουργός του project, Timo Voutilainen και ..."Να παίζει το τρανζίστορ...τ'Αμερικάνικα..." :thumbup:



Το ραδιοφωνάκι βασίζεται πάνω στο module που έχει ως καρδιά ένα από τα RDA5807SP ή RDA5807P chips και μπορούμε να βρούμε πολύ φτηνά στο Ebay.


Το βασικό module, κοστίζει γύρω στα 5 Eur

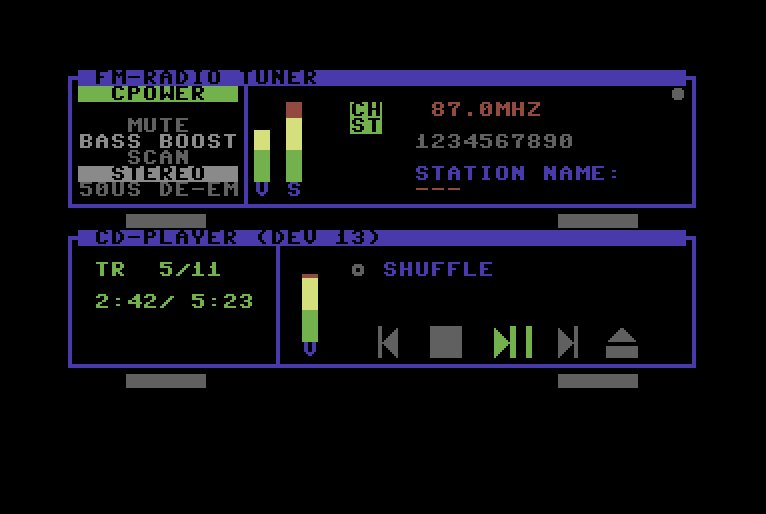

Screenshot από το πρόγραμμα

Περισσότερες πληροφορίες όπως το pinout καθώς και το απαραίτητο software, μπορούμε να τα κατεβάσουμε από το site του δημιουργού, εδώ: https://sites.google.com/site/dividedbi ... io-for-c64

Εδώ μπορούμε να βρούμε το σχετικό 'νήμα' @ lemon, που όπως φαίνεται ορισμένοι το έχουν 'προχωρήσει' πολύ.... ;)
http://www.lemon64.com/forum/viewtopic. ... highlight=

:cool:


tzoudas

Retro Starter
Messages
38
Reaction score
3
Points
8
Μόλις μου έδωσες τον κυριότερο λόγο να ερωτευτώ αυτό το μηχάνημα.


DAT-Alex

Retro Addict
Messages
630
Reaction score
430
Points
73
για τον φίιλο tzoudas και τους υπόλοιπους:

... για να σας δώσω και λίγο τροφή.... για σκέψη μπορείς να συνδέσεις την εξοδο απο το μοντιουλάκι στην είσοδο audio_in (?) το c-64
και έτσι δεν χρειάζεται καν να οδηγείς την εξοδο του module σε εξωτερικό ενισχυτή ή ηχεία αφου θα παιρνεις τον ηχο κατ'ευθειαν απο τα ηχεία του μονιτορ μέσω του c64 με την δυνατότητα μάλιστα ελέγχου του volume και των...φιλτρων με τον C64! ;)

Σημ.: φυσικά θα έχουμε μονοφωνικό ήχο σε αντίθεση με το ιδιο το modulaκι που υποστηρίζει έξοδο stereo

audio_in --> http://chipmusic.org/forums/topic/4443/ ... input-pin/

και μια...τρελή ιδέα που είχα κάποτε κάνοντας χρήση του audio_in να έχεις πχ ενα mp3 module χειριζόμενο απο τον C64 (υπάρχουν τετοια στο ebay) και να ελεγχεις ηχογραφημένα μυνήματα ,μουσικά κομμάτια και εφε τα οποια να βγαινουν μεσω του C64 μαζι με real SID ήχους...
οι δυνατότητες είναι απεριοριστες... πχ ενα παιχνίδι ερωτήσεων στυλ Trivia με real voice , εφε απο sid και οτι αλλο φανταστεί καποιος..

ακους Geo... βρε λες! ; :thumbup:

UPDATE ΠΡΟΣΟΧΗ: έπειτα απο προσεχτικότερη μελέτη του datasheet του παραπάνω module παρατηρώ οτι πιθανόν να έχει εχει ενσωματωμένο ενισχυτή για οδήγηση ηχείων πράγμα που θα δημιουργούσε πρόβλημα σε απευθείας σύνδεση με το audio_in του c64 οποτε ένα στάδιο απομόνωνσης ή εξοδος πρίν την ενίσχυση ίσως θα ηταν μια πιο σωστή και...σοφότερη επιλογή (!) :thumbup:


DAT-Alex

Retro Addict
Messages
630
Reaction score
430
Points
73
ΠΡΟΣΟΧΗ διαβάστε το update (παραπάνω) προς αποφυγή .... δυσάρεστων καταστάσεων....


geoanas

Commodore Vampire
Staff member
Messages
7,056
Reaction score
5,552
Points
223
Σωστός δάσκαλε!

Μακρυά από Audio In του SID ! Κρατήστε την έξοδο του ανεξάρτητη !


geoanas

Commodore Vampire
Staff member
Messages
7,056
Reaction score
5,552
Points
223
Ένα μικρό update...
Σε περίπτωση λοιπόν που έχετε το συγκεκριμένο RDA5807 (Radio Module) και τρέχετε GEOS, τότε η συγκεκριμένη εφαρμογή θα σας λύσει τα χέρια ;)





FM Radio app [GEOS] v.0.2

Πηγή / Download : https://sites.google.com/site/dividedbit/home/c64-projects/fm-radio-app-for-geos

Installing application:
1. Copy geosfmradio.prg into your GEOS boot floppy
2. Load GEOS: load"geos",8,1
3. Once GEOS has booted - use CONVERT utility to convert geosfmradio.prg into GEOS format.
4. Run "FM-RADIO" application

Notes:

- You may save the current configuration (stored channels and other settings) but I have only verified this with 1581 -drive.
- Soft mute (automatically lowers audio level if channel is not tuned) does not work necessarily with all revisions on RDA5807.
Works at least with RDA5807M


Pr Dakkar

Retro Enthusiast
Messages
404
Reaction score
319
Points
63

dR_wH0

Solder Noob
Staff member
Messages
5,688
Reaction score
1,877
Points
213
Χαχαχαχαχα έτσι έτσι πειρατικό ραδιόφωνο αλλα commodore!


geoanas

Commodore Vampire
Staff member
Messages
7,056
Reaction score
5,552
Points
223
...και όπως έλεγα, ξεκίνησα να το φτιάχνω και το ολοκλήρωσα. Παρόλα αυτά μου έχουν έρθει κάνα δυο ακόμη ιδέες για να το φέρω στα μέτρα μου. Το να προσπαθήσω να συντονιστώ μέσα σε υπόγειο με αυτήν την lousy κεραία ήταν άθλος αλλά τα κατάφερα με κάτι πατέντες. Λίγο ακόμη και θα ολοκληρωθεί.

Λίγες photoz (φοράει το νεώτερο TEA5767)







Πίσω πλευρά με υποδοχή για μπαταρία. Μόνιμες καταστάσεις ;)





Όλα έτοιμα για τις πρώτες δοκιμές στην user port του C64











Έγιναν και οι απαραίτητες ρυθμίσεις και πλέον το ρολογάκι κρατάει στην μνήμη του ώρα και ημερομηνία



Όταν ολοκληρωθεί θα ανέβει σχετικό video...Stay tuned ;) ...


DAT-Alex

Retro Addict
Messages
630
Reaction score
430
Points
73
Πόσο μ'αρέσουν αυτά το μίνι προτζεκτάκια. Ιδίως η υλοποίηση του RTC,οπότε τώρα μπορείς να υλοποιήσεις και ένα I2C control relay board και να πραγματοποιείς χρονο-προγραμματιζόμενα events "ανοιγοκλείνοντας" συσκευές στο σπίτι!
Kαι μιας και ανέφερες το πρωτόκολλο I2C: εκμεταλευόμενοι την δυνατότητα του daisy-chain μπορούμε να έχουμε ολες αυτές τις συσκευές ταυτόχρονα στον C64!


DAT-Alex

Retro Addict
Messages
630
Reaction score
430
Points
73
...πάρε και μια μέτρηση θερμοκρασίας /υγρασίας σε I2C
Όλα ελεγχόμενα από τον C64 να αποφασίζει ...διάφορα σενάρια προς εκτέλεση … σκέψου!
*ελέγχει ώρα
*παίζει μουσικούλα από το radio και ταυτόχρονα
* ελέγχει για θερμοκρασία /υγρασία και ανοίγει ανάλογα τον ανεμιστήρα/θερμοστάστη ή τον αφυγραντήρα!
*θα ψήνει....και καφέ άμα λάχει! ;)


DAT-Alex

Retro Addict
Messages
630
Reaction score
430
Points
73
Να μου ψήνει ο C64 τις παντσέτες και ας πεθάνω μετά!
(Σσσσσσ…. για όσους (με) γνωρίζουν ...μου θύμισες δεκαετίες πίσω (η ενασχόλησή μου) με τον c64 + ηλεκτρονικά ξεκινάει κάπου το 1985.
Είχα φτιάξει ένα απλό κυκλωματάκι με 1 τρανσίστορ + 1 αντίσταση + relay στην user port και είχα συνδέσει στο c64 ένα moter σούβλας(!) με σκοπό να το χρησιμοποιήσω το Πάσχα για να ψήσω το αρνί ..στο χωριό :p (η δοκιμή έγινε με επιτυχία αλλά στην πράξη δεν χρησιμοποιήθηκε για πρακτικούς λόγους
)

Sorry Geo για το off-topic...

Last edited:

scientist

Retro Member
Messages
101
Reaction score
125
Points
53
Έχω πάθε ένα μικρό, ευχάριστο, σοκ.
Είναι πλέον 101% βέβαιο πως μόλις ξεκολλήσω από την Amiga - είμαστε κάπως κοντά σε αυτό το σενάριο μιας και σήμερα έλαβα email ότι έρχεται η επέκταση μνήμης της - το επόμενο μηχάνημα που θα ασχοληθώ θα είναι ο ψωμιέρας.

Last edited:

Always Somewhere

Retro Addict
Messages
928
Reaction score
1,834
Points
103


Γιώργο μακους;;; Πολύ πώρωση ο C64! Όλο εκπλήξεις είναι ο θρυλικός ψωμιερας ή αλλιώς C64!!

Αντε και σε C64 Pirate radio... (όπως προείπε και ο @Scorpio_Gr) :thumbup:


Last edited:

dR_wH0

Solder Noob
Staff member
Messages
5,688
Reaction score
1,877
Points
213
Δεν ξέρω κατα πόσο θές να επεκταθείς στο συγκεκριμένο "expansion", αλλά αν έχεις θέμα με την κεραία, λόγω του σημείου που βρίσκεται το μικρό σου dungeon, θα μπορούσαμε να δούμε να σηκώσουμε μια εξωτερική κεραία ραδιοφωνικής λήψης για τα FM (Π.χ Konig). Οποιαδήποτε θέματα λήψης έχεις θα εξαφανιστούν, εκτός και αν βρίσκεσαι σε γούρνα (που ξέρω οτι δεν είσαι μουαχαχαα).
