Independend Autofire Joystick

geoanas

Commodore Vampire
Staff member
Messages
7,053
Reaction score
5,541
Points
223

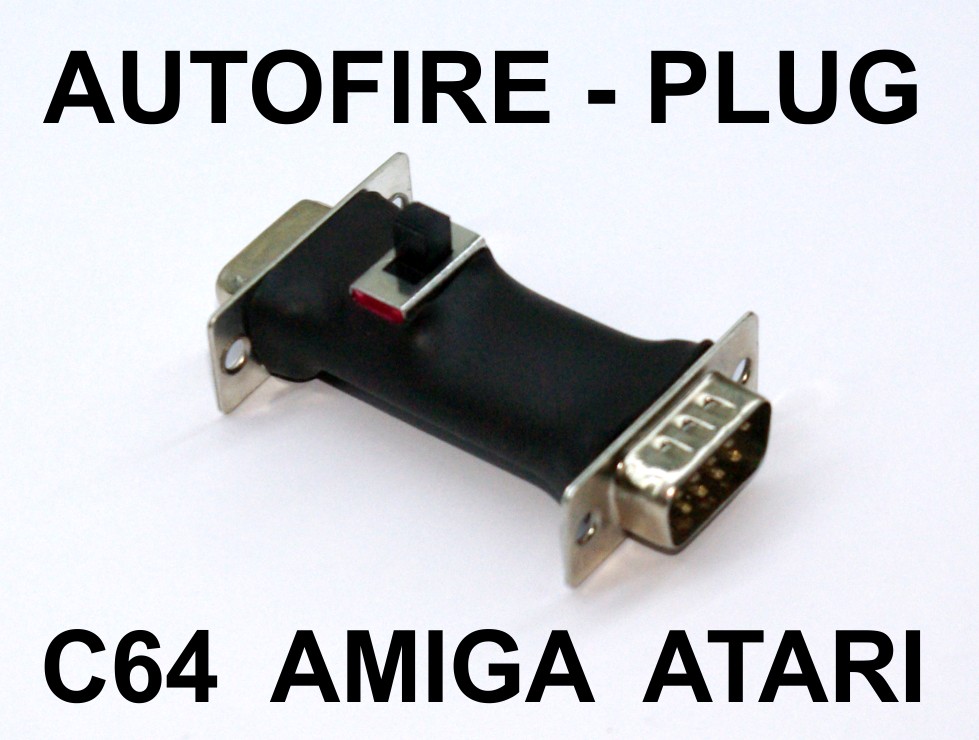

Ένα καινούργιο hardware project, ανακοινώθηκε στην CSDb σήμερα. Δημιουργός του είναι ο GI-Joe HL [ http://csdb.dk/scener/?id=27850 ] των Mayday!

Είναι σχετικά απλό και αφορά την προσθήκη ενός αισθητά πιο γρήγορου autofire switch (γρηγορότερου από εκείνον που έχουν ενσωματωμένο εκ κατασκευής διάφορα joysticks, όπως το Competition Pro κλπ κλπ...)

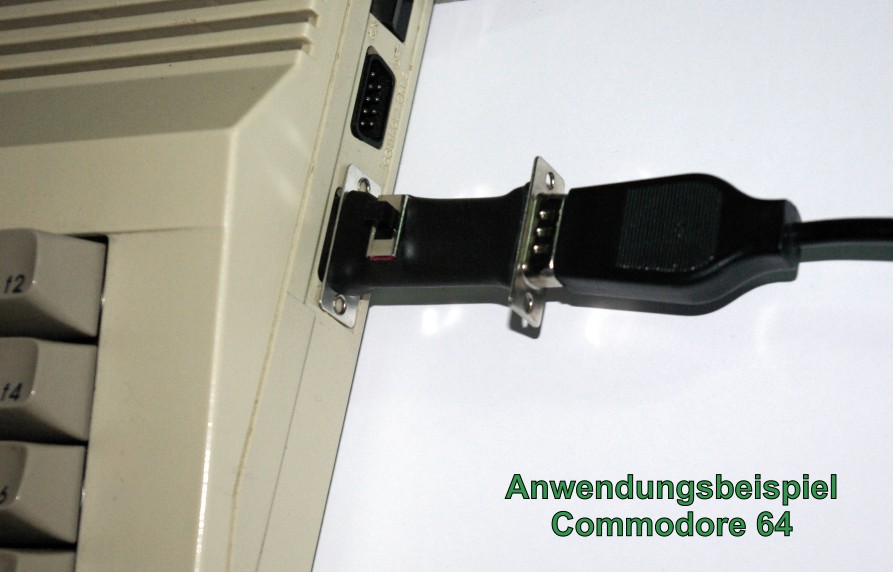

Θα δουλεύει στα 64άρια, σε Amiga(s) αλλά και στα Atari(s) (ενδεχομένως και σε άλλα home micros με παρόμοιο configuration).

Τα υλικά που θα χρειαστούμε είναι πάμφθηνα και μπορείτε να τα βρείτε εύκολα. Η λίστα έχει ως εξής :

quantity type value package
------------------------------------------------------------------------------------
1 hex schmitt trigger inverter 74LS14 SO14
1 resistor 1,2k SMD 1206
1 diode BAV199 SOT23
1 tantal-capacitor 47µF/10V SMD 2512
1 switch SS 13ASP RM 185 mil
1 sub-D plug male with solder-cup 9Pin D-SUB ST 09
1 sub-D plug male with solder-cup 9Pin D-SUB BU 09
Όσο αφορά την σειρά των κολλήσεων που συστήνεται, για την δική μας ευκολία είναι :

The recommended soldering-order is:
1. both D-SUB connectors
2. 74LS14
3. diode BAV199
4. resistance 1,2k
5. tantal-capacitor 47µF/10V (remember: the mark is plus ;))
6. switch SS 13ASP
Schematics και περισσότερες λεπτομέρειες μπορείτε να βρείτε στο link :
:arrow: http://csdb.dk/release/index.php?id=147273

...ή απευθείας από εδώ :
:arrow: http://csdb.dk/getinternalfile.php/148279/independend_autofire_plug.zip







Εγώ πάντως, σίγουρα θα του ρίξω μια ματιά ;)


dR_wH0

Solder Noob
Staff member
Messages
5,688
Reaction score
1,875
Points
213
Οπότε αν φτιάξω ένα νέο arcade joystick για Amiga, ότι καλύτερο να το βάλω build-in αυτό ;) Thnx Geo! :)


geoanas

Commodore Vampire
Staff member
Messages
7,053
Reaction score
5,541
Points
223
<Off topic Modeo_ON>

Έτσι ακριβώς θα κάνω κι εγώ γιατρέ με τον Vectrex, αφού ο φίλος μου Ian μου έστειλε το autofire dongle που φτιάχνει και απογείωσα τα high score μου ;)
Η δική του υλοποίηση βέβαια είναι διαφορετικής φιλοσοφίας και βασίζεται σε προγραμματιζόμενο pic.

http://underground.iamretro.gr/viewtopic.php?p=31986#p31986

Εδώ μετά τις απαραίτητες κολλήσεις...ετοιμοπόλεμο και πλήρως μάχιμο :D



:arrow: http://homepage.ntlworld.com/pascual.nicholson/shop2.htm




<Off topic Modeo_OFF>


chriskgnr

Retro Guru
Messages
2,041
Reaction score
500
Points
93
ένα step περισσότερο θέλει με τον προγραμματισμό του pic, αλλά κατά τα λοιπά και αυτό απλό στην κατασκευή του! :D :thumbup: :thumbup:


geoanas

Commodore Vampire
Staff member
Messages
7,053
Reaction score
5,541
Points
223
Έχω βρει και σχεδιάκια που βασίζονται στο timer LM555 ;)


chriskgnr

Retro Guru
Messages
2,041
Reaction score
500
Points
93
αν θυμαμαι καλα, το CMS 8+ με τα microswitches, ειχε το 555 για το autofire. :D

EDIT: Γιώργο, δεν ανεβαζεις κανενα schematic με το 555?
