Tandy CoCo restoration

Pluto63

Retro Addict
Messages
756
Reaction score
857
Points
93
Σε αυτο το ποστ θα συγκεντρώσω λίγη δουλεια που έκανα τελευταία σε δυο computer Tandy που όλες παραδόξως βρήκα στην εγχώρια αγορά και διπλα παραδόξως σε πολύ λογικές συνθήκες. Ας ειναι καλα οι διάφοροι retroman3 οι οποίοι σε κάθε αγγελία σπεύδουν να στείλουν στον πωλητή μια εξευτελιστική προσφορά (πιστοποιημένο πολλάκις τωρα τελευταία) ώστε όταν εσυ κανεις μια πολύ πιο λογική προσφορά μου σερβίρει σε χρυσό πιάτο όμορφα πράγματα, ο θεός να τον εχει καλα να συνεχίζει έτσι. :lol:
Οπως είπα θα συγκεντρώσω την δουλεια που ειναι έτοιμη και μερικά πρότζεκτ για την καλοκαιρινή σαιζόν.

Μέρος πρώτο: CoCo 3

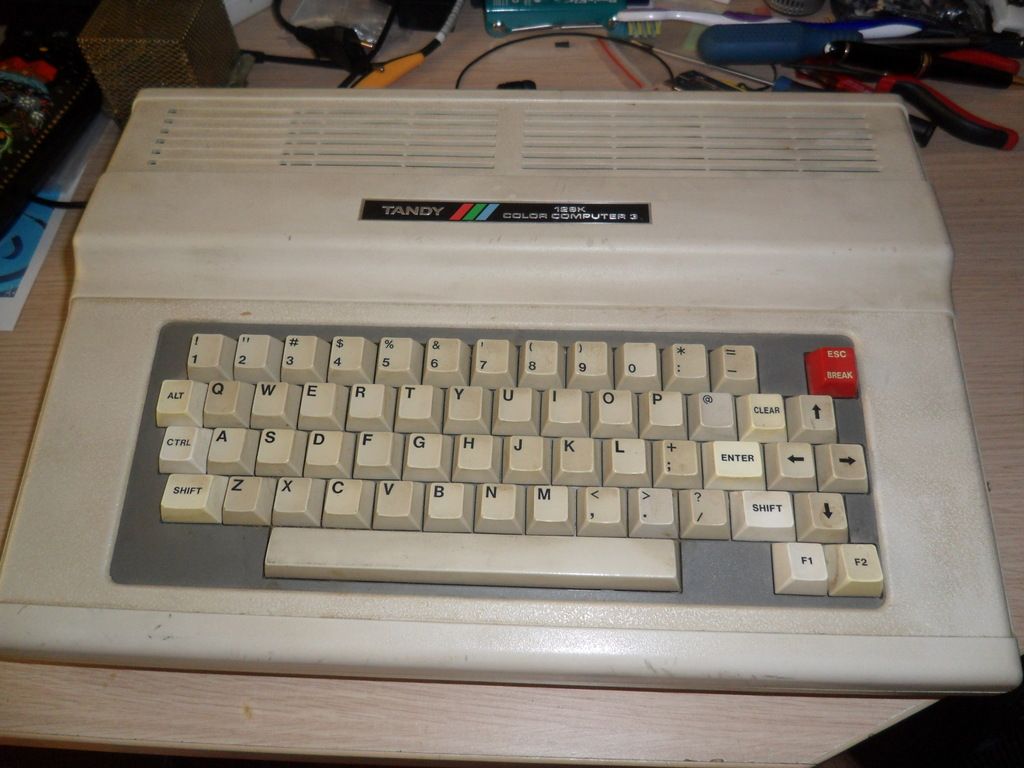

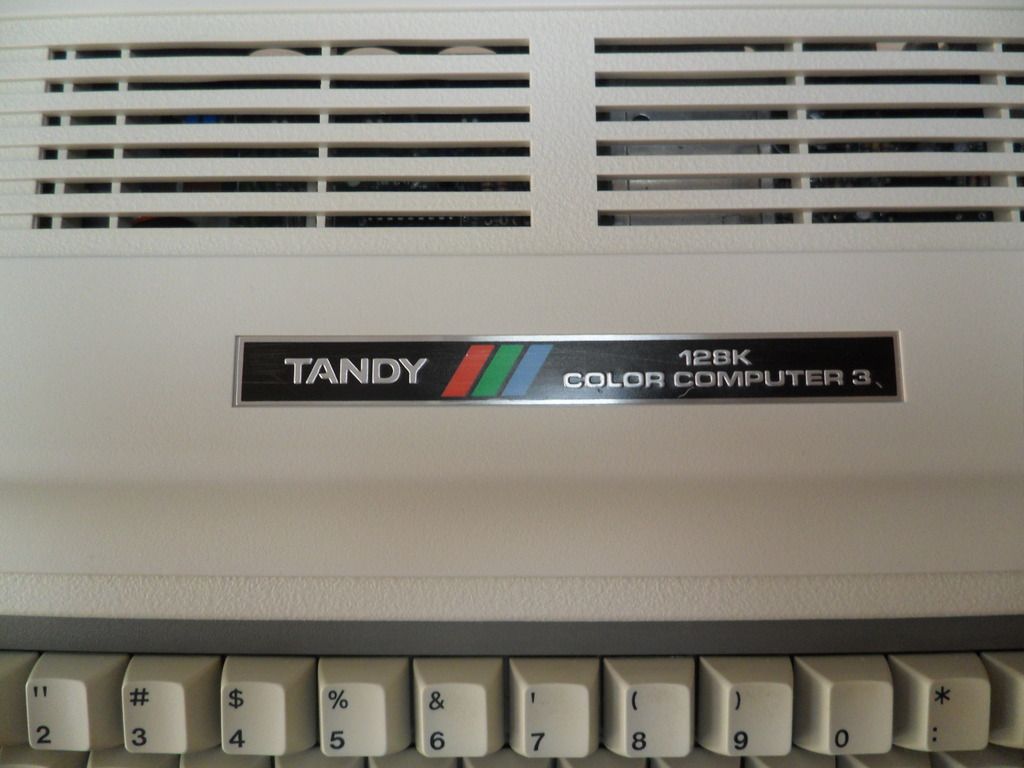

Ήρθε λοιπόν στον " μπαμπά " μετα απο καιρό που έψαχνα και τελείως αναπάντεχα το εξής στολίδι με προίκα.



Το εν λόγω μοντέλο ειναι το USA με τροφοδοσία στα 110v, κυκλοφόρησε και ενα μοντέλο coco3 pal αλλα βγάλανε ελάχιστα κοματια για άγνωστο λόγο, φήμες λένε υπήρχε μια συμφωνία με την Dragon computing η οποία όμως τους πούλησε και στράφηκε στο φορματ MSX, πράγμα που δεν της βγήκε σε καλο γιατι αμέσως μετα βαρεσε bankrupt.

Λοιπόν έχοντας μια αντιπάθεια για τα step down converter και για τα παλιά τροφοδοτικά αποφάσισα μια ριζική αλλαγή. Το μηχάνημα θα γίνει 220v. Σύμμαχος το internet... Σχεδόν πάντα κάποιος εχει σκεφτεί η κάνει κάτι παρόμοιο βρήκα αυτή την σελίδα και άρχισα την δουλεια.
http://www.webring.org/l/rd?ring=coco;i ... cmod%2Ehtm

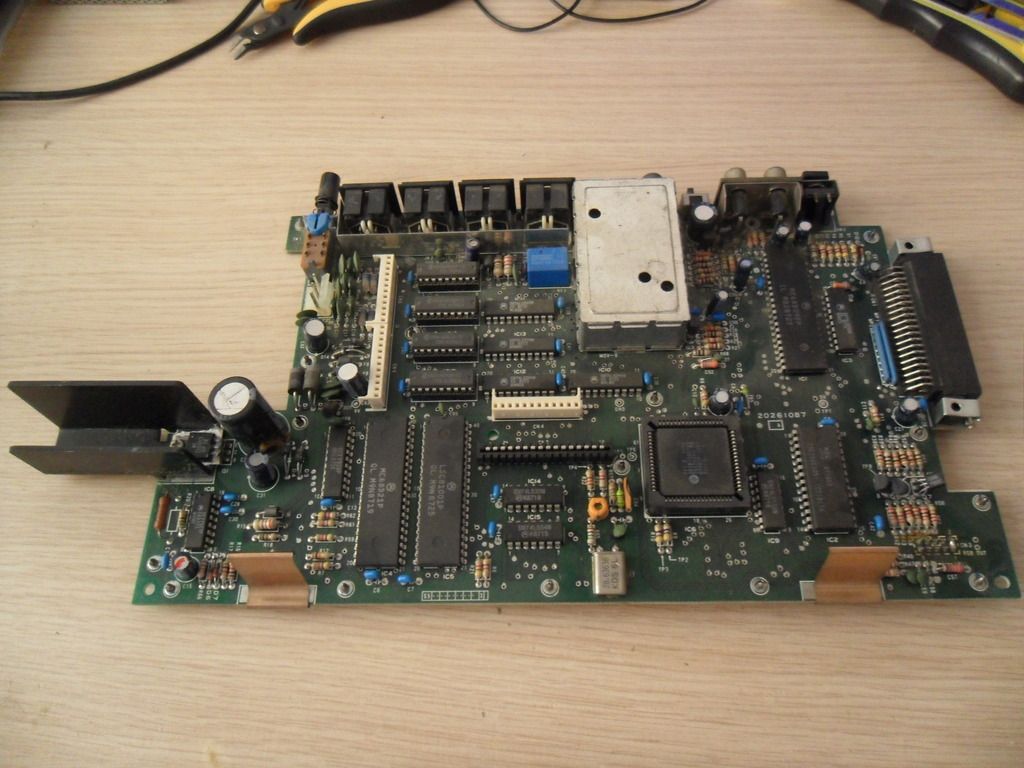

Βγαζουμε την motherboard για έλεγχο.

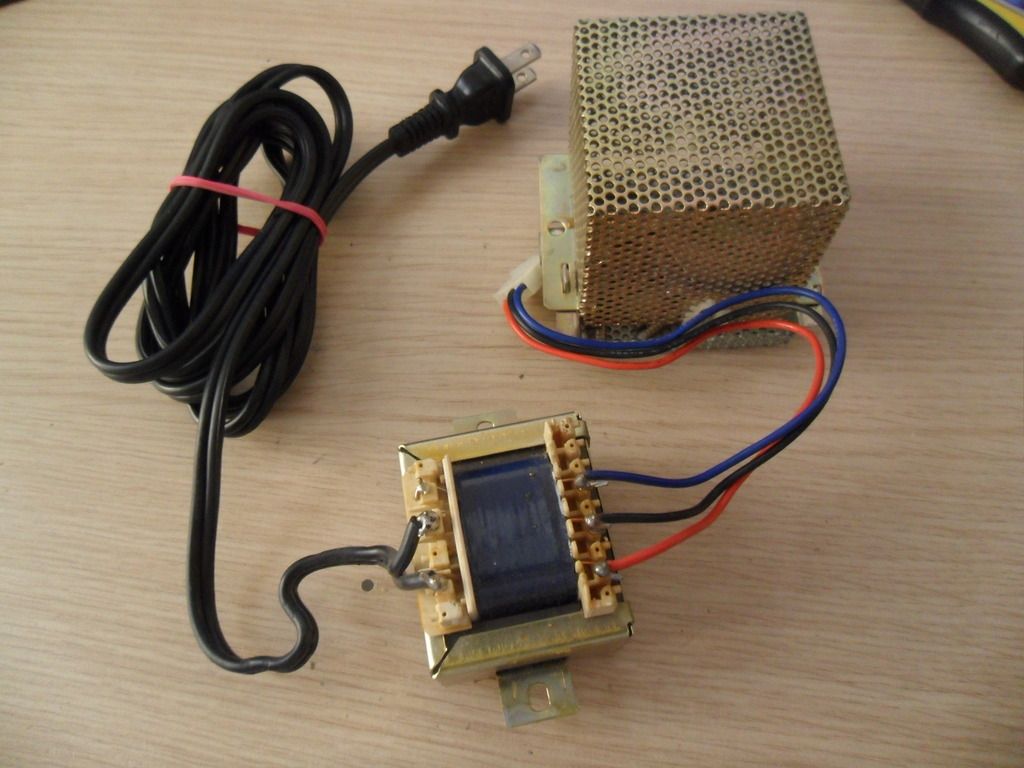

Και αφαιρούμε τον παλιό μετασχηματιστή απο το κουτί του.

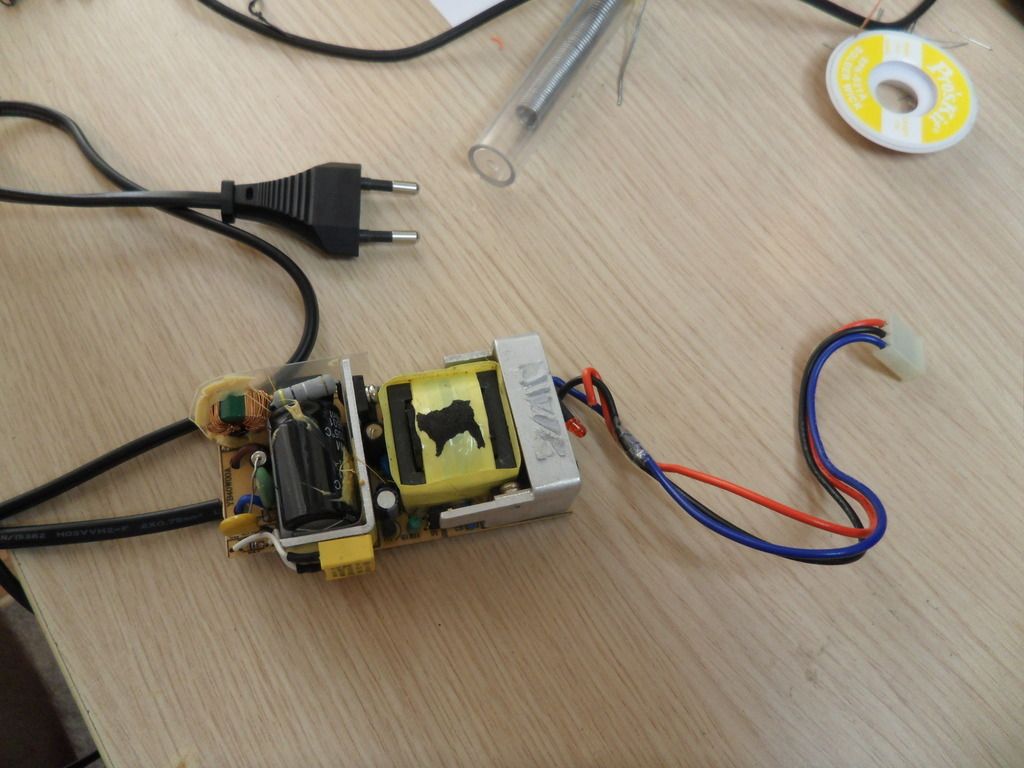

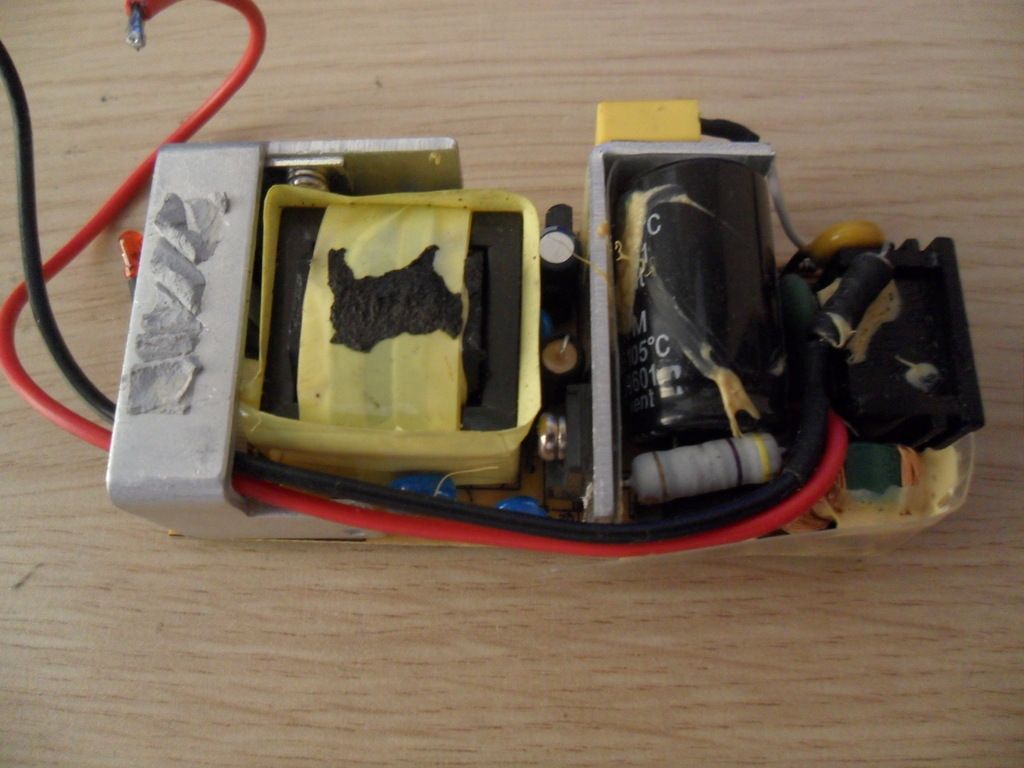

Αφαιρούμε απο το κουτί του ενα ωραίο switching 12v στα 3Α και τον ετοιμάζουμε.

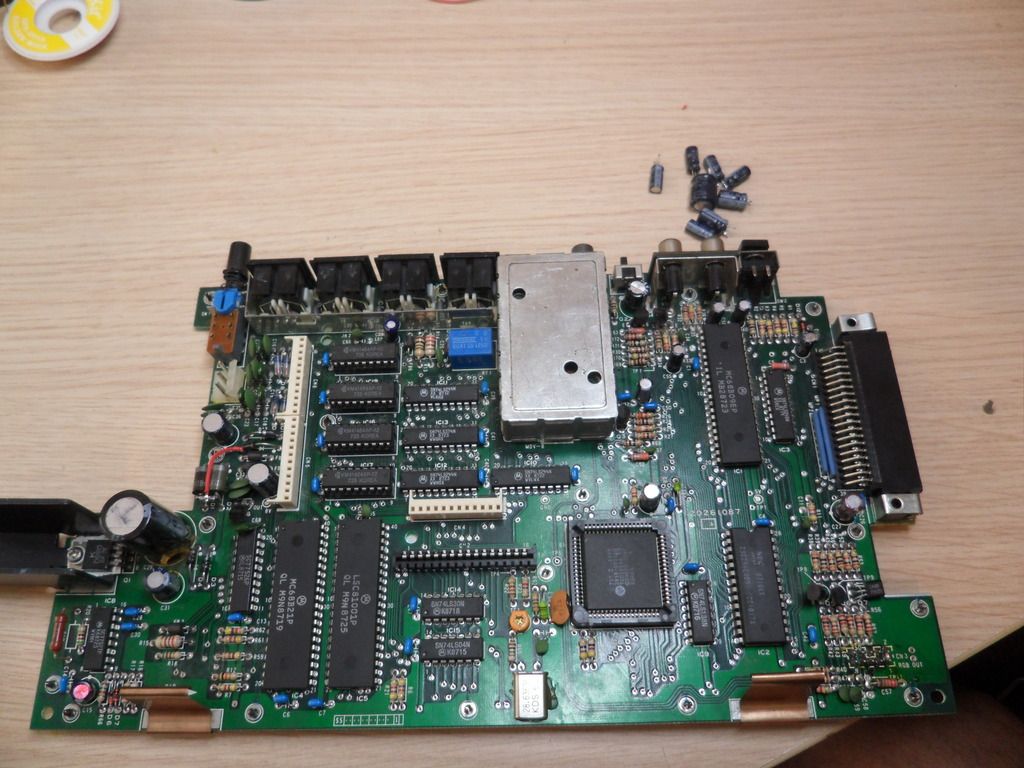

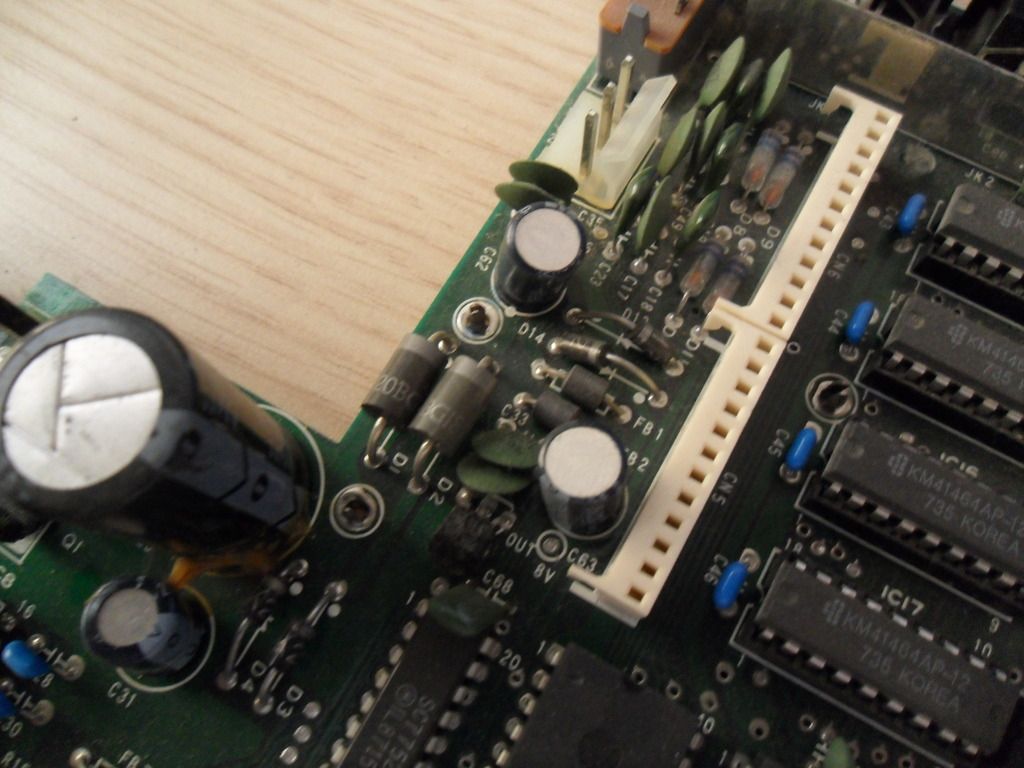

Κάνουμε ενα ωραίο καθαρισμό και κλασικό recap την motherboard.

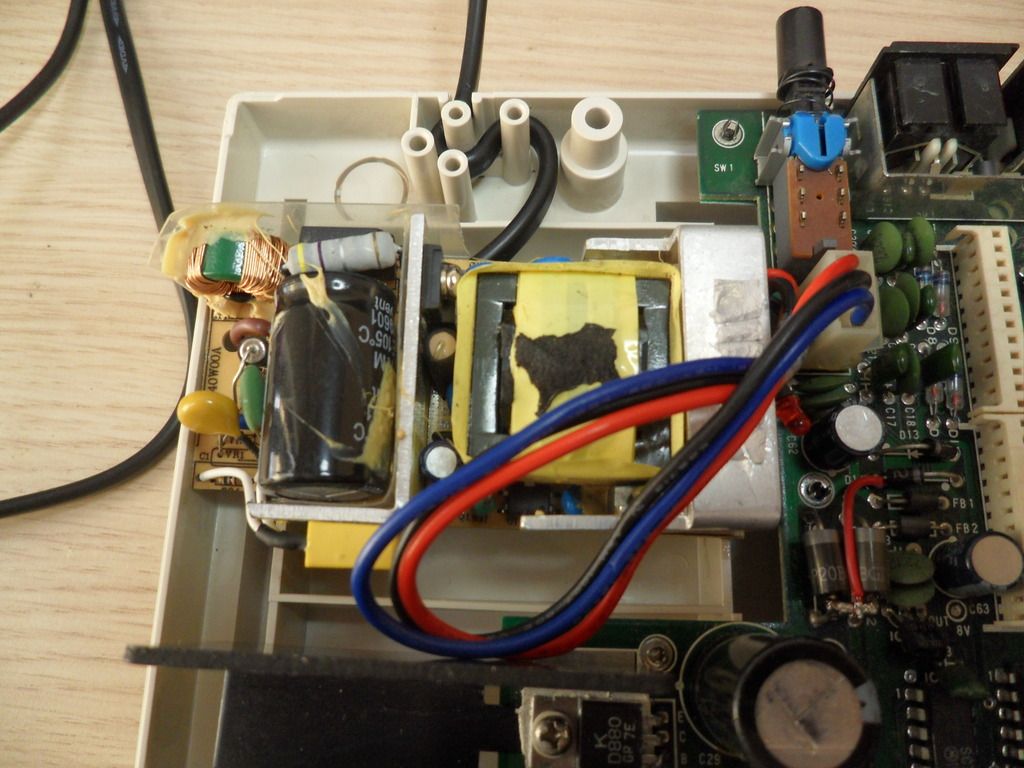

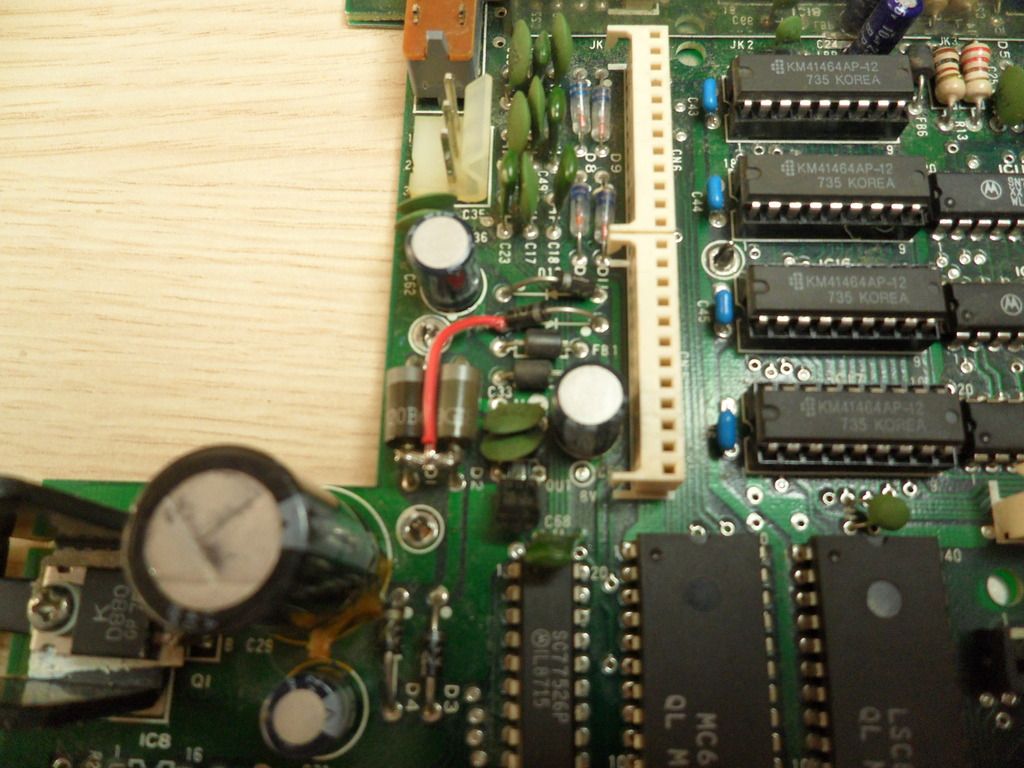

Εντοπίζουμε το σημείο που πρέπει να γίνει το μοντιγκ και το κάνουμε, δυο κολλήσεις όλες και όλες. Και αντικαθιστούμε το βύσμα απο το παλιό τροφοδοτικό στο νέο και το οποιο χωράει και στερεώνεται στην εντέλεια στη θέση του προηγούμενου.

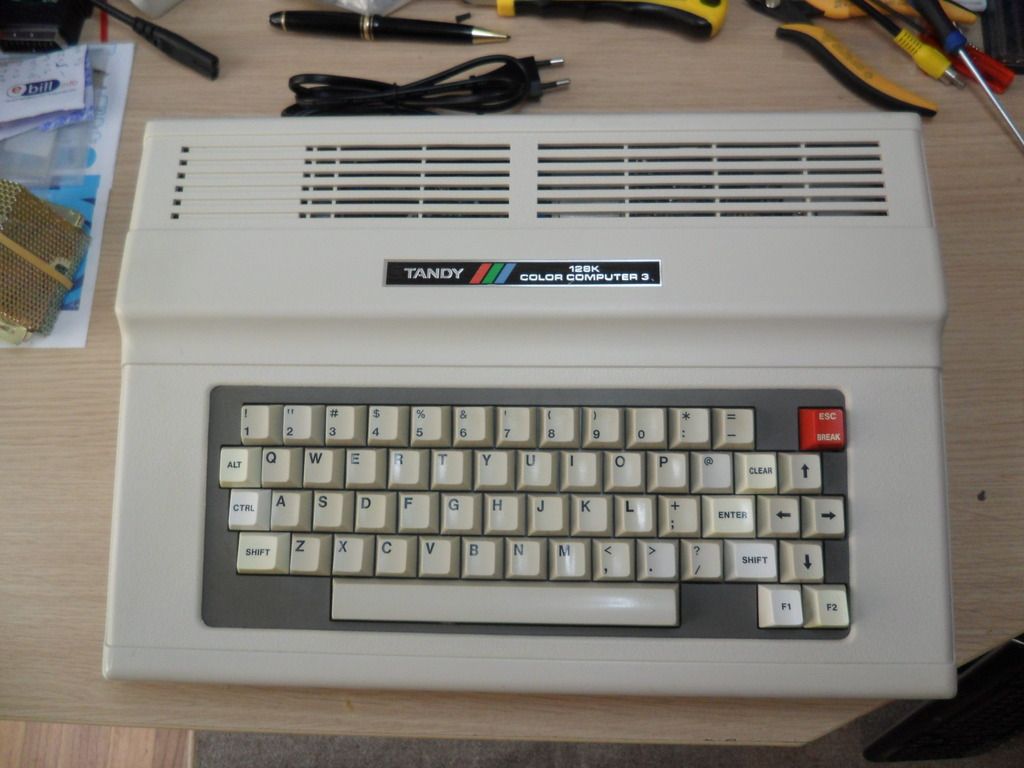

Τέλος ενα απλό καθάρισμα με βιμ και ζεστό νερό και τα πάντα αστράφτουν.





Στις δυο τελευταίες φωτό η προίκα του μηχανήματος, πλούσια και κομπλέ.





Στο δεύτερο μέρος σε προσεχές μέλλον η κατασκευή του ειδικού καλωδίου για να συνδεθεί το μηχάνημα σε RGB μέσω scart, πρέπει να πω ότι η παρούσα ποιότητα εικόνας και απο την έξοδο RF και απο την έξοδο composite ειναι ελεεινές οποτε αφήνω τις φωτό σε λειτουργία για όταν θα ειναι έτοιμο το καλωδιο το οποιο σχεδιάζω γιατι ειναι πολύ παράξενο και μπελαλίδικο.


geoanas

Commodore Vampire
Staff member
Messages
7,230
Reaction score
6,007
Points
223
Κουκλο τον εκανες τον CoCo!!!! Με γεια και καλοριζικος!!! :thumbup: :)


angel_grig

Retro Enthusiast
Messages
360
Reaction score
26
Points
28
Mπραβο Ακη!Ωραιος!!Αντε τωρα βαλε και 2ΜΒ μνημη!! :D
