TI-99/4A Sideport 32k Memory Expansion

geoanas

Commodore Vampire
Staff member

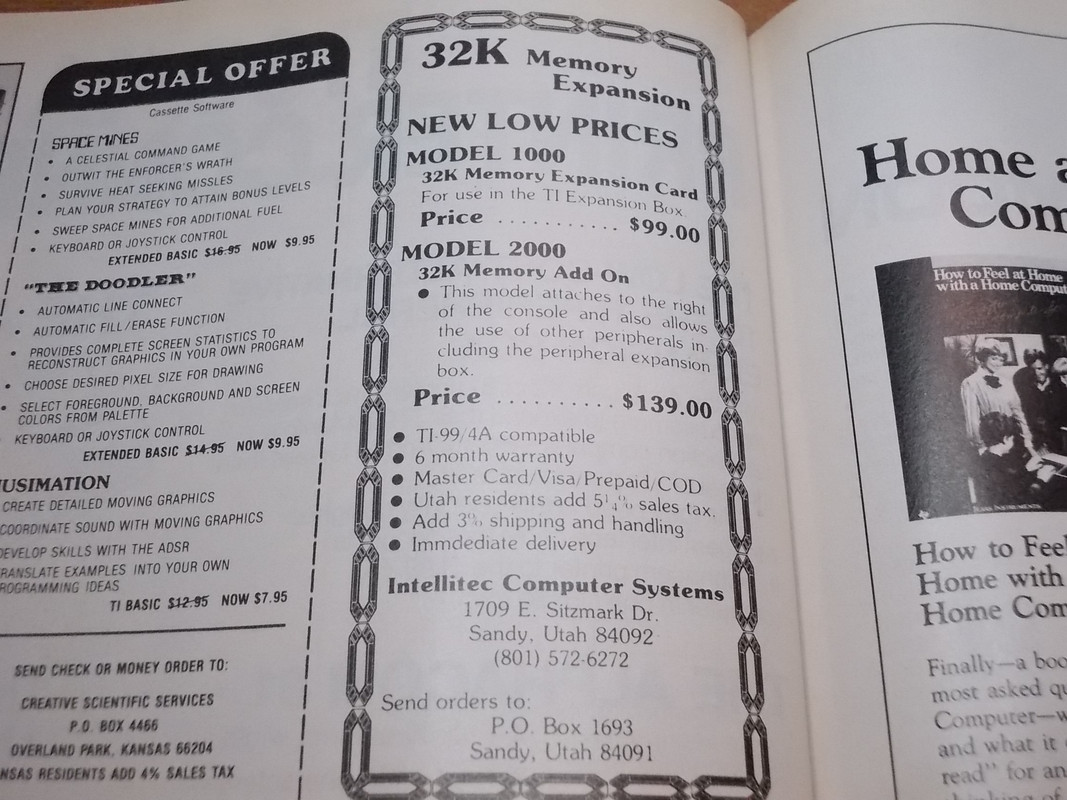

Από την αρχή της κυκλοφορίας του, ο TI99/4A είχε ένα σημαντικό πρόβλημα. Αυτό δεν ήταν άλλο από το ελάχιστο ποσό RAM που είχε στη διάθεση του ο χρήστης. Λογικό κι επόμενο ήταν να υπήρχαν ορισμένες έτοιμες λύσεις, από ανεξάρτητες εταιρείες, που όπως βλέπουμε έβρισκαν πάντα μια περίοπτη θέση στις διαφημιστικές καταχωρήσεις του ειδικού τύπου της εποχής, φιλοδοξώντας να κερδίσουν τα χρήματα κάποιων πιο απαιτητικών ιδιοκτητών του Τεξανού. Ας δούμε μαζί, μερικές:





Υπήρχαν ακόμη και κάρτες σχεδιασμένες για το λεγόμενο PEB (Peripheral Expansion Box).

Τα χρόνια κυλούσαν, ο κόσμος εξελισσόταν και το internet εισέβαλε ειρηνικά σε όλα τα σπίτια. Με την ευρεία διάδοση του και από τα πρώτα χρόνια ακόμη, "σηκώθηκαν" κάποια ελάχιστα sites, αφιερωμένα στον εν λόγω υπολογιστή ενώ ταυτόχρονα αρκετοί αξιόλογοι χομπίστες άρχισαν να συσπειρώνονται σχηματίζοντας μια μικρή αλλά αξιοζήλευτη και δεμένη κοινότητα.
Έτσι άρχισαν να δημοσιεύονται κάποια posts (κυρίως στο Atariage -> TI 99/4A Computers) που αφορούσαν σκέψεις και σχέδια κατασκευής εσωτερικής επέκτασης μνήμης τόσο στο 8bit , όσο και στο 16bit bus. Όλες οι γνωστές επεκτάσεις μνήμης κινούνται στο φάσμα των 32Κ RAM, παρόλο που έχω διαβάσει κάποια σύγχρονα, πολύ "ψαγμένα" και πρωτοποριακά posts που αφορούν ακόμα μεγαλύτερα μεγέθη μνήμης.
Θα σταθώ λίγο στο 16bit bus για να αναφέρω ότι λόγω της υψηλής ταχύτητας που συνεπάγεται ασυμβατότητα με υπάρχουσες εφαρμογές και παιχνίδια, κρίνονται απαραίτητοι κάποιοι διακόπτες που ενεργοποιούν ή όχι την επέκταση. Επίσης το τρύπημα του case είναι μια διαδικασία που δεν μπορούμε να αποφύγουμε.

Ολοένα κι άλλες ιδέες έπεφταν πάνω στο "εικονικό" τραπέζι των forums έως ότου, σχετικά πρόσφατα παρουσιάστηκε μια ακόμη. Αφορούσε μια εξωτερική επέκταση (από την πλευρά της expansion (side) port) που εκτός των έξτρα 32K RAM μνήμης θα είχε και υποδοχή για μελλοντικές επεκτάσεις. Δημιουργός της ο 'jedimatt42' και το site του, γεμάτο πολύτιμες πληροφορίες, είναι εδώ: http://ti994a.cwfk.net/32k.html

Η πλακέτα δεν άργησε να ολοκληρωθεί και το project αγκαλιάστηκε με θέρμη τόσο από την κοινότητα αλλά και από τους developers. Οι τελικοί χρήστες που θέλουν να ασχοληθούν, μπορούν πλέον να κατεβάσουν τα απαραίτητα (gerber files) ώστε να την κατασκευάσουν μόνοι τους ή να την προμηθευτούν έναντι μικρού κόστους (ή ακόμη και ολοκληρωμένη) από το: arcadeshopper.com

Εγώ φυσικά προτίμησα να την προμηθευτώ σε μορφή pcb, έχοντας ως πλάνο στο μυαλό μου (και προκειμένου να περάσω 1-2 ευχάριστες ώρες κάποιο απόγευμα), να την ολοκληρώσω με τα χεράκια μου!

Μετά από κάμποση καθυστέρηση (βλ. αντίστοιχα θέματα στο forum) το πακετάκι έφτασε σήμερα. Τι περιλάμβανε;



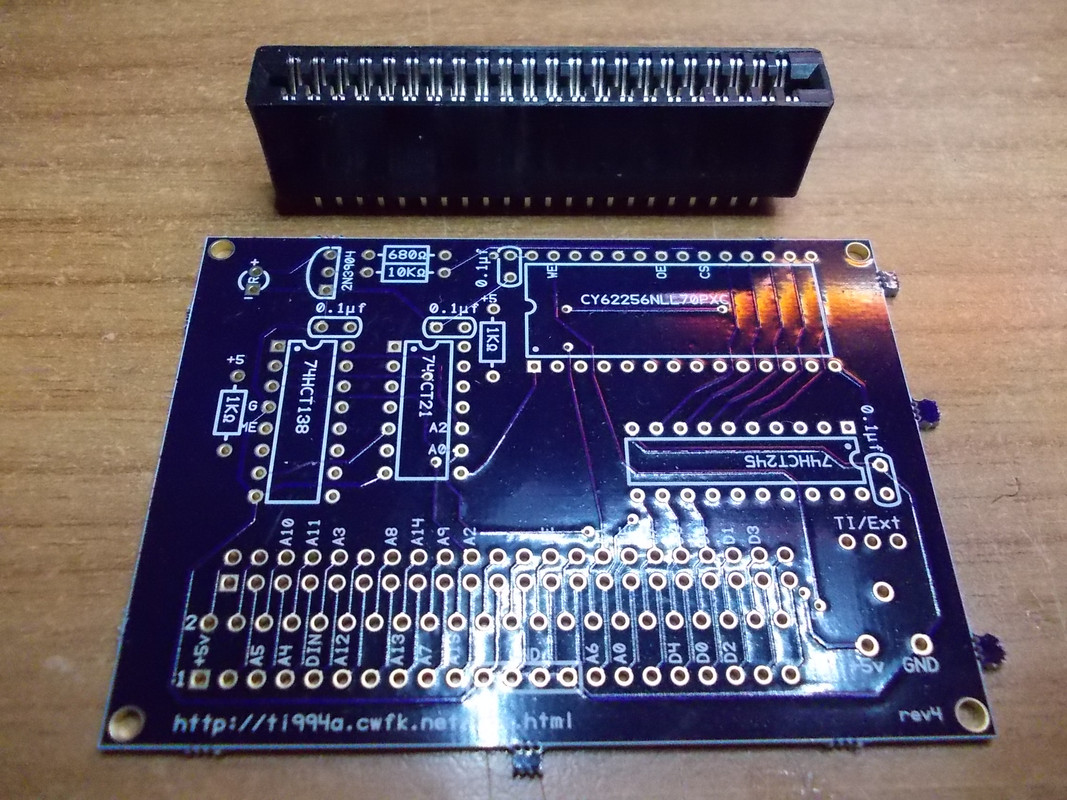

Μια όμορφη και πολύ ποιοτική πλακέτα σε μπλε χρώμα καθώς και τον connector για να την συνδέσουμε στο side port του TI99/4A

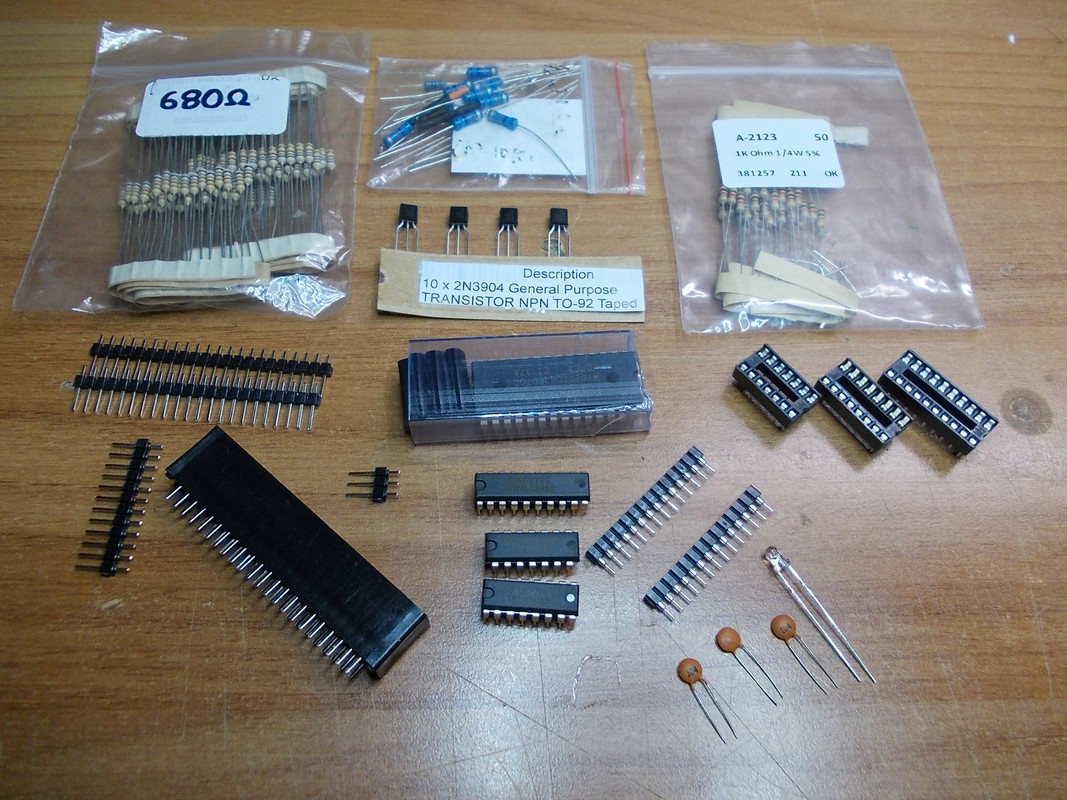

Τα υλικά υπήρχαν (και κάποια άλλα ήρθαν πολύ γρήγορα από Γερμανία). Τι θα χρειαστούμε;


  • Cypress 32k SRAM
  • 74HCT245
  • 74HCT138
  • 74HCT21
  • IC SOCKET 20 PIN
  • IC SOCKET 14 PIN
  • IC SOCKET 16 PIN
  • IC SOCKET 28 PIN 0.6"
  • 4x 0.1uf ceramic decoupling capacitors
  • 2x 1k ohm 1/4 watt resistor
  • 10k ohm 1/4 watt resistor
  • 680 ohm 1/4 watt resistor
  • 3mm RED led
  • 2N3904 transistor
  • 44 pins of 2.54mm male headers
  • 3 pins of 2.54mm male headers - same as above, break off a few.
  • header jumper
  • 44 single pin sockets
  • 44 pin female edge connector ebay seller has various quantities for sale
  • DC 2.1x5.5mm power jack (*)
Εγώ διέθετα τα HCT chips στην παλαιότερη μορφή τους, δηλαδή σε LS. Στην θέση της μνήμης προτίμησα μια pin to pin συμβατή (με 62256 και 43256 static RAM, 32K words X 8bit) που δεν ήταν άλλη από την Hynix HY62CTO81ED70C ,που είναι πιο σύγχρονη και low power consumption. Επίσης ψάχνοντας σε γνωστά ηλεκτρονικά "καταγώγια" την βρήκα σε τιμή "χώμα" γι αυτό πήρα κάνα δυο ακόμη να βρίσκονται!

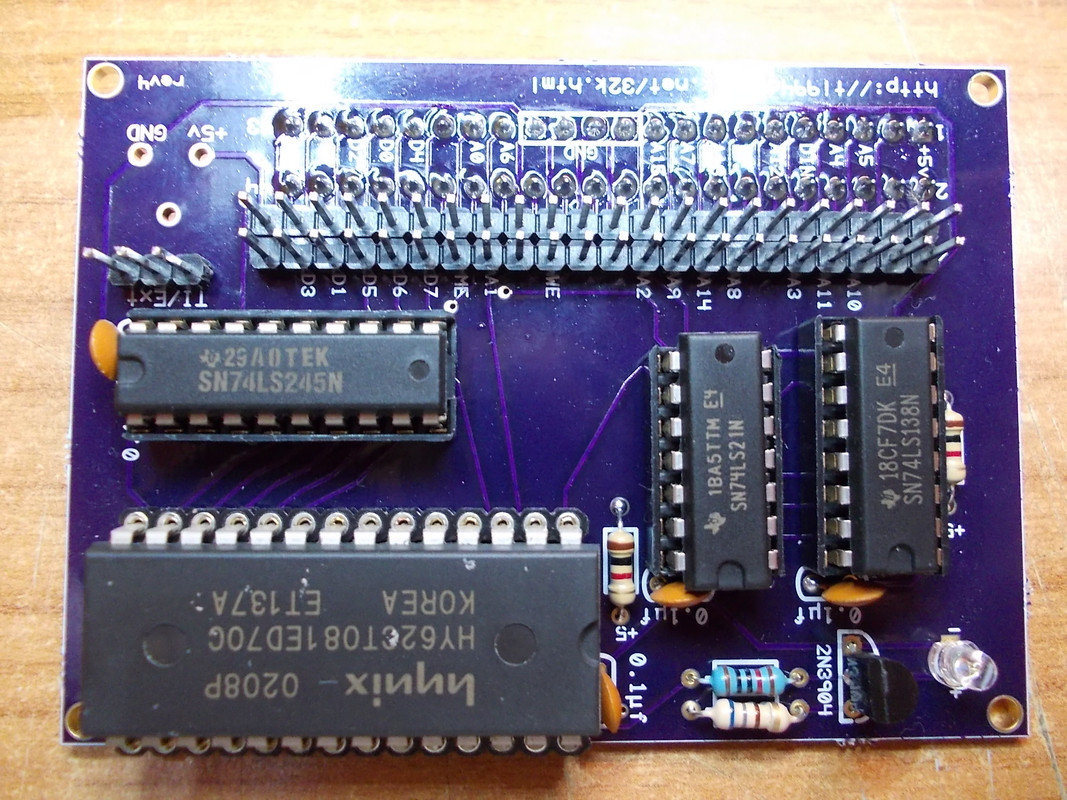

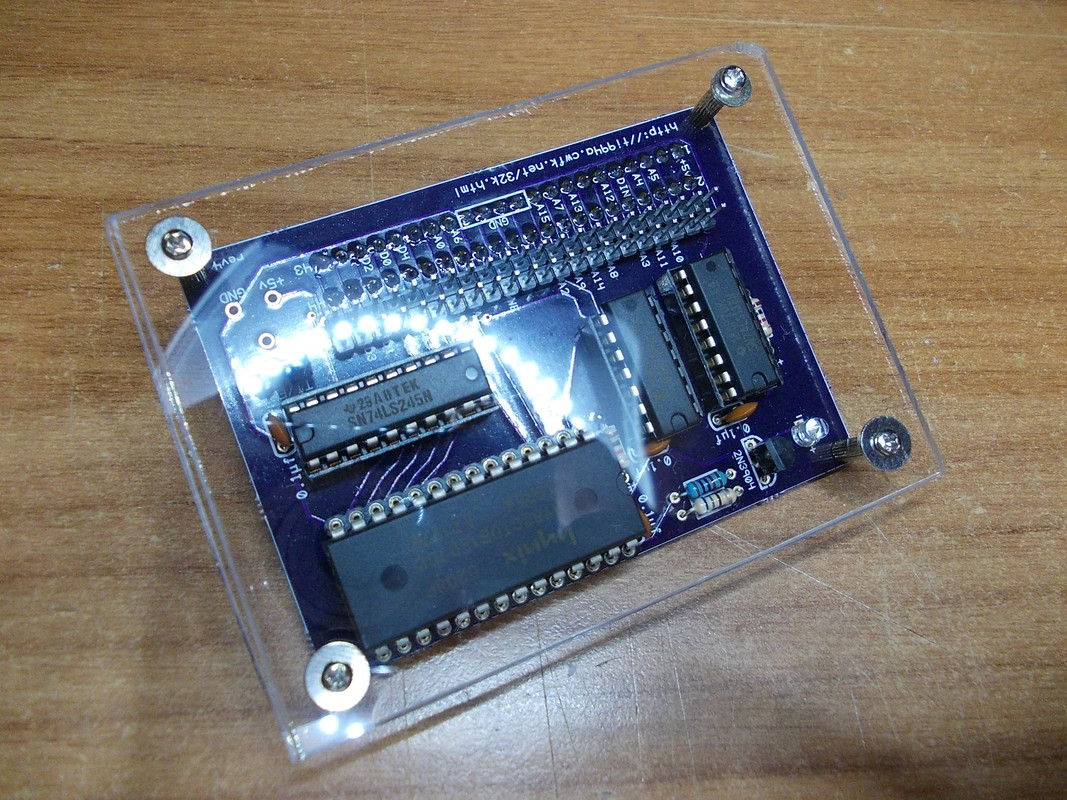

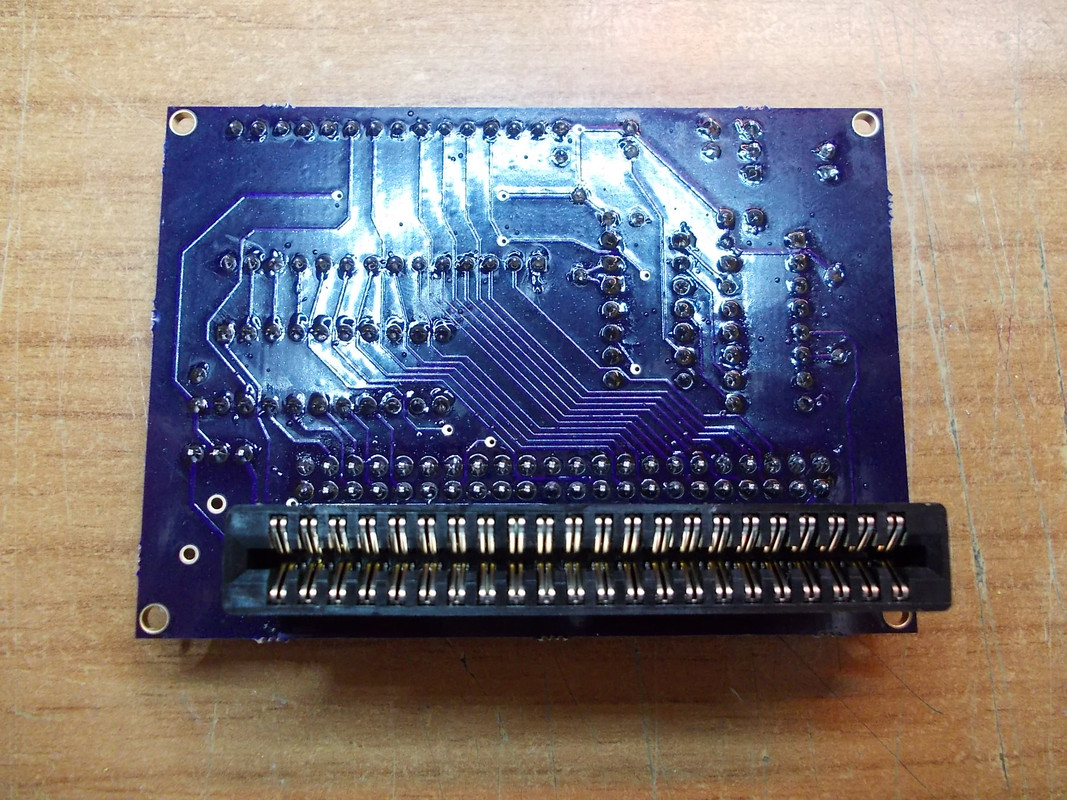

Μετά την ολοκλήρωση της ομολογουμένως πάρα πολύ ευχάριστης εργασίας, κατέληξα εδώ:





Όπως θα παρατηρήσατε, δεν χρησιμοποίησα jack για μετασχηματιστή γιατί απλούστατα δεν το χρειάστηκα. Να σημειώσω ότι κάτι τέτοιο είναι απαραίτητο μόνο εάν είστε κάτοχος του speech synth και δεν προχωρήσετε σε ένα απλούστατο by pass ώστε να δώσετε 5V ρεύμα στο pin 1

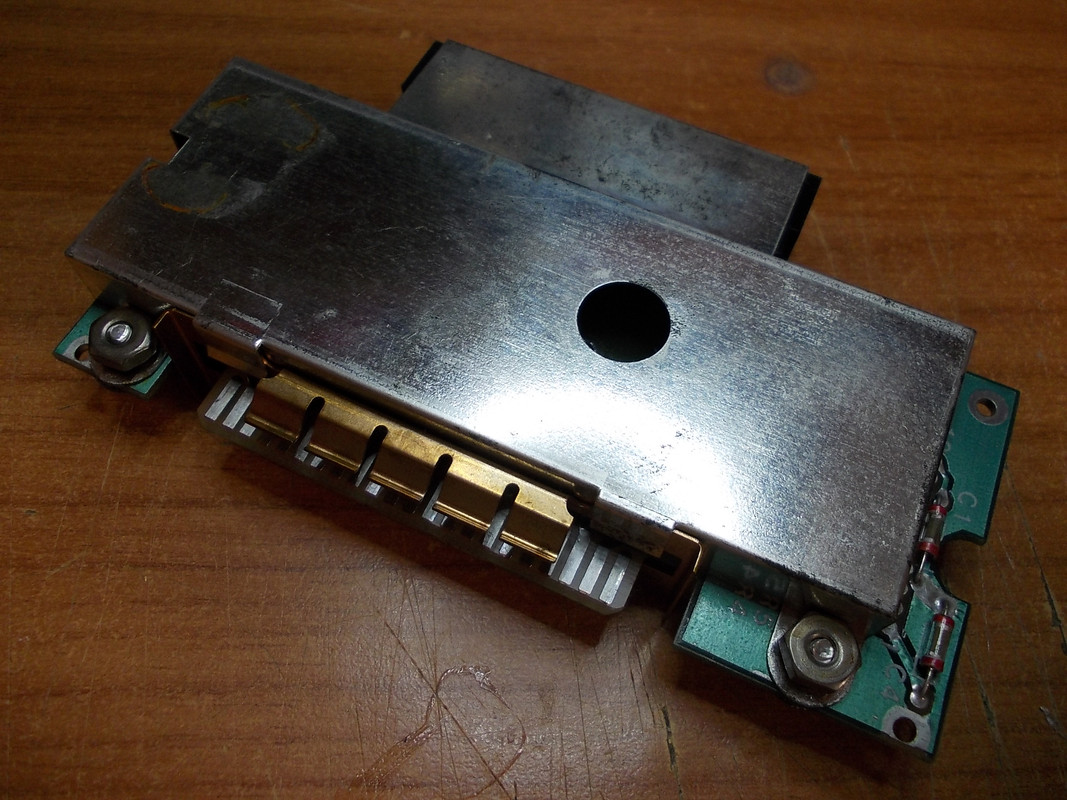

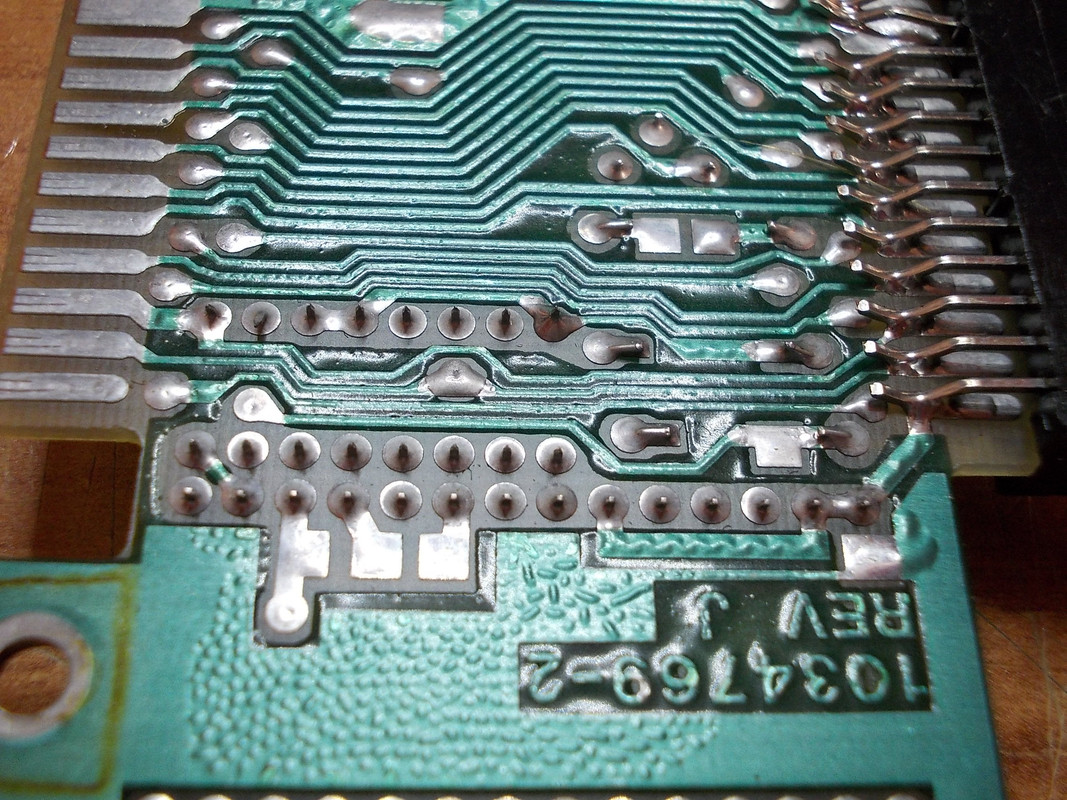

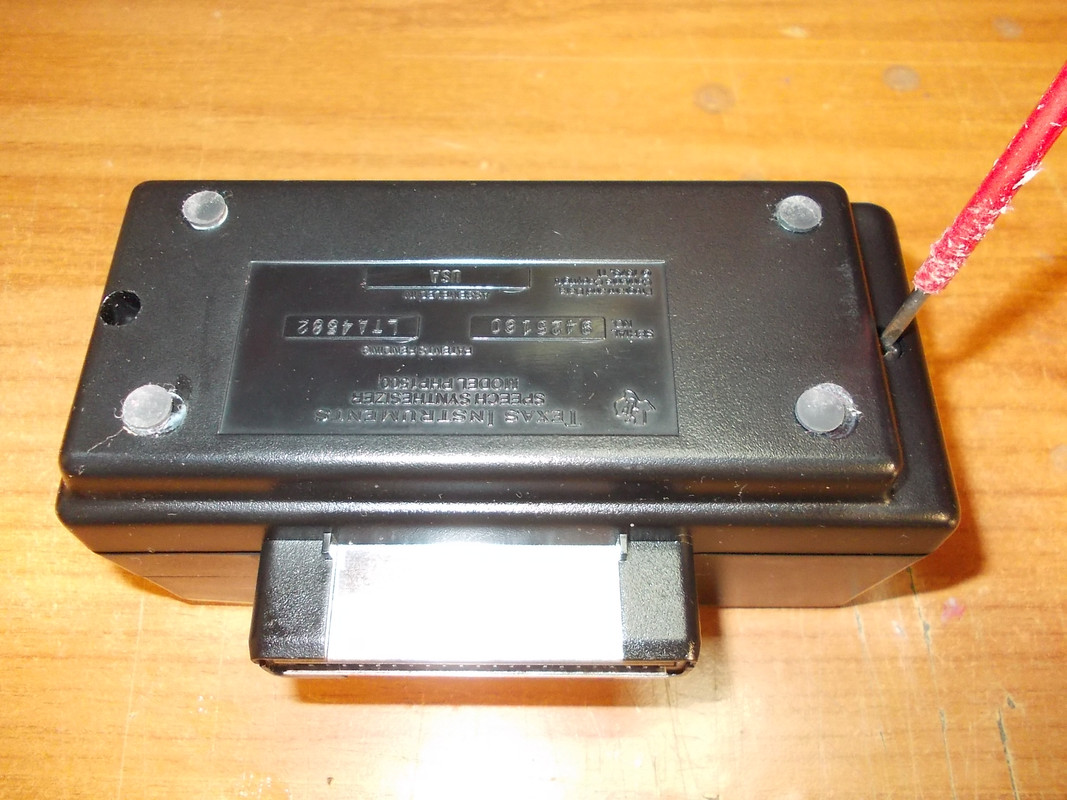

Για να γίνω πιο κατανοητός, ορίστε η διαδικασία σε φωτογραφίες:

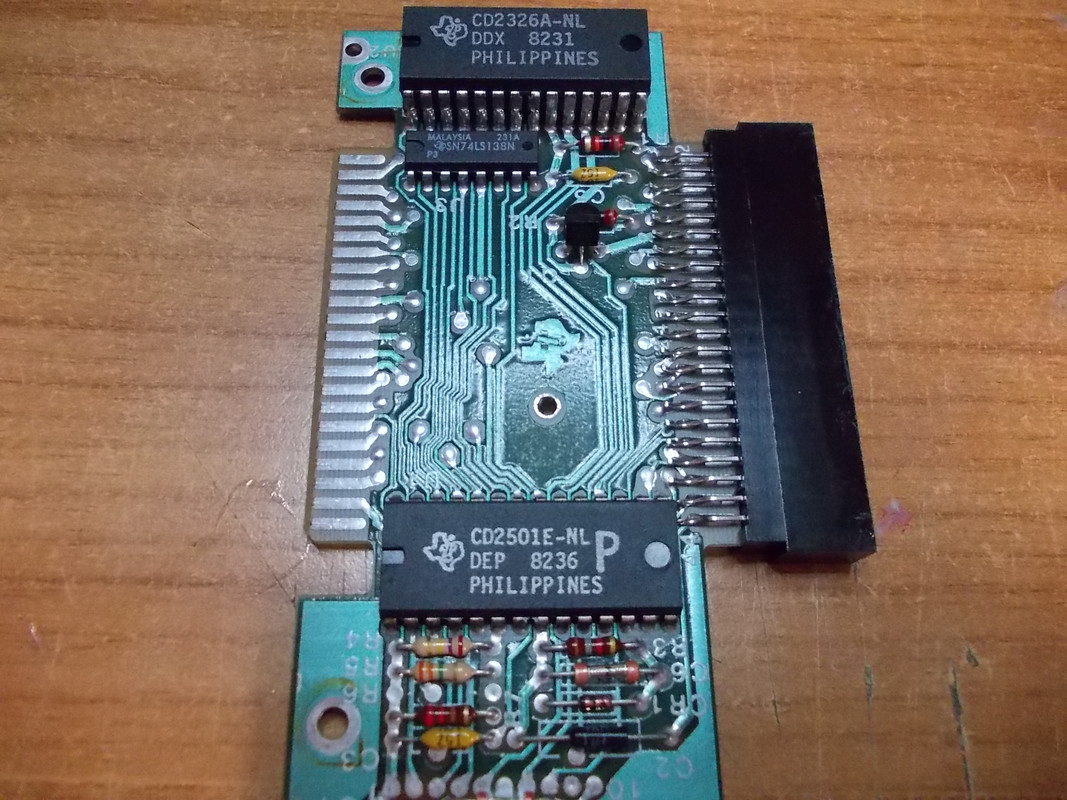

Λύση - Αρμολόγηση! :)

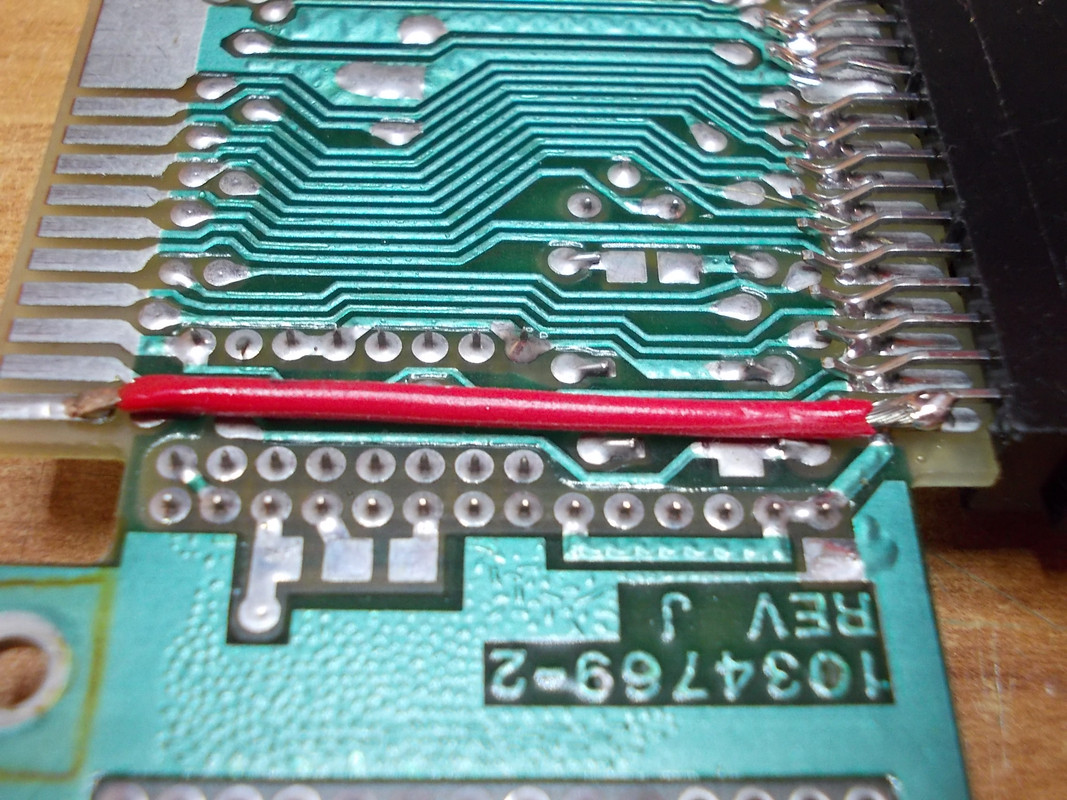

Αυτό το κόκκινο καλωδιάκι, θα δώσει το απαραίτητο ρεύμα στην επέκταση οπότε δεν έχετε να ανησυχείτε για τίποτα άλλο!

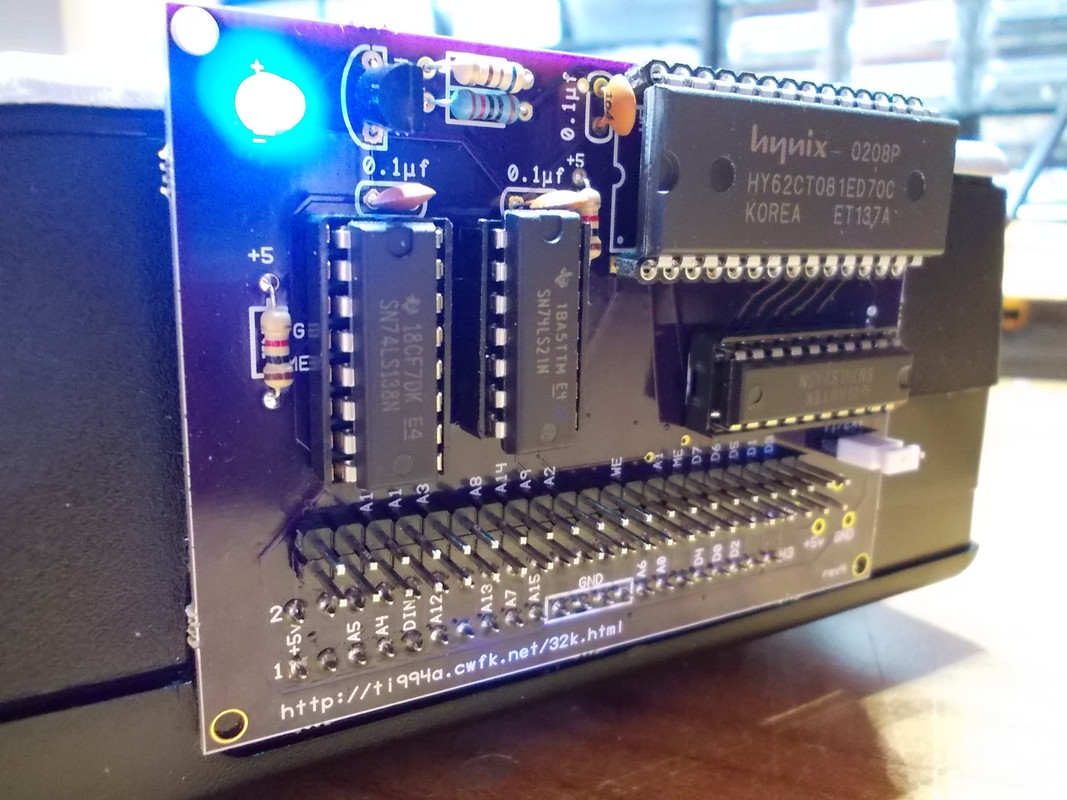

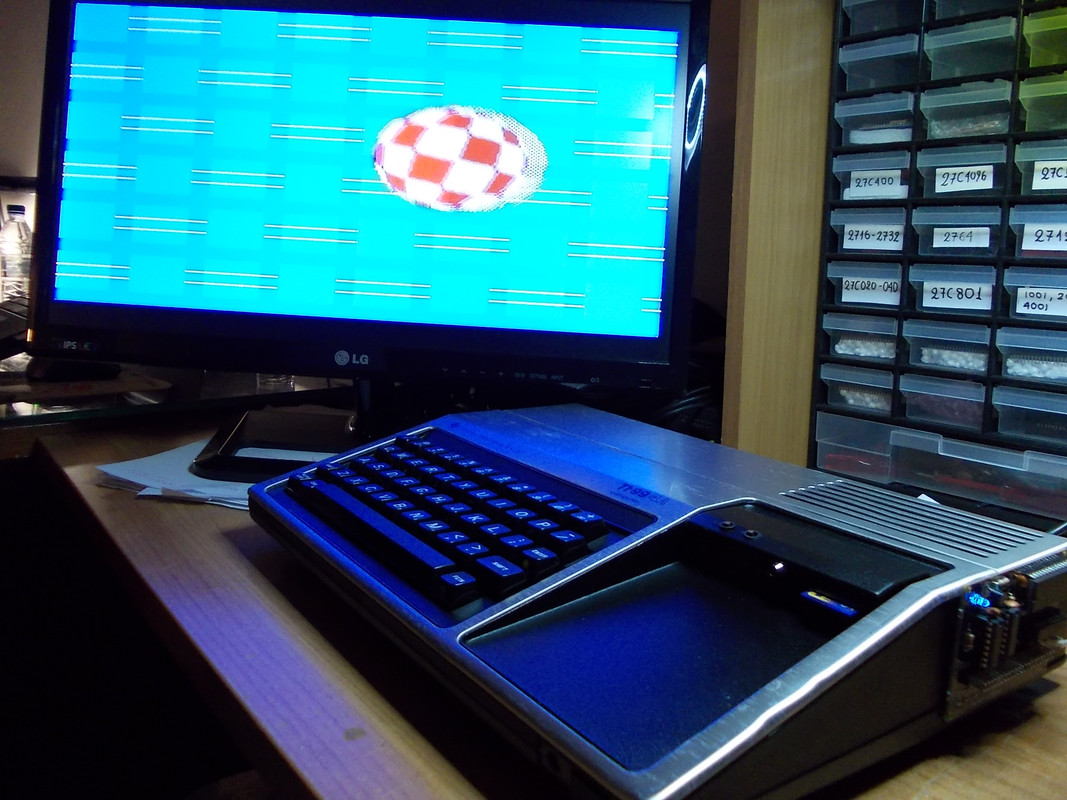

Τοποθέτηση χωρίς το Speech Synthesizer

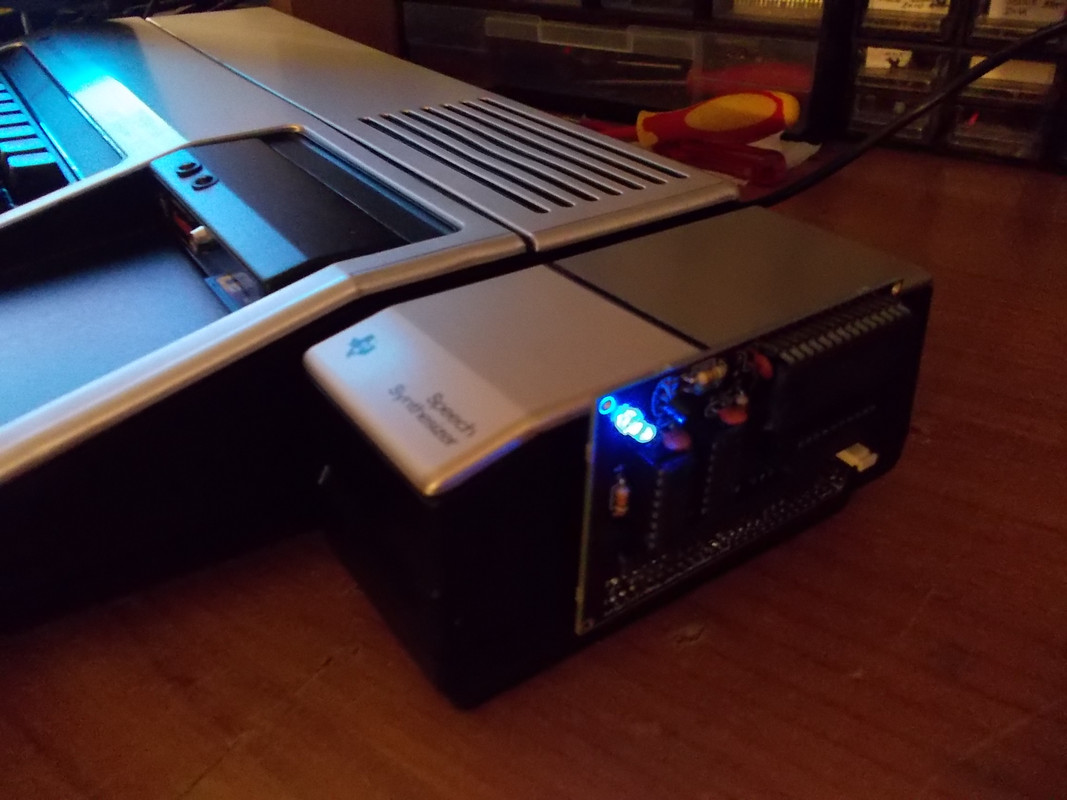

ή με αυτό...

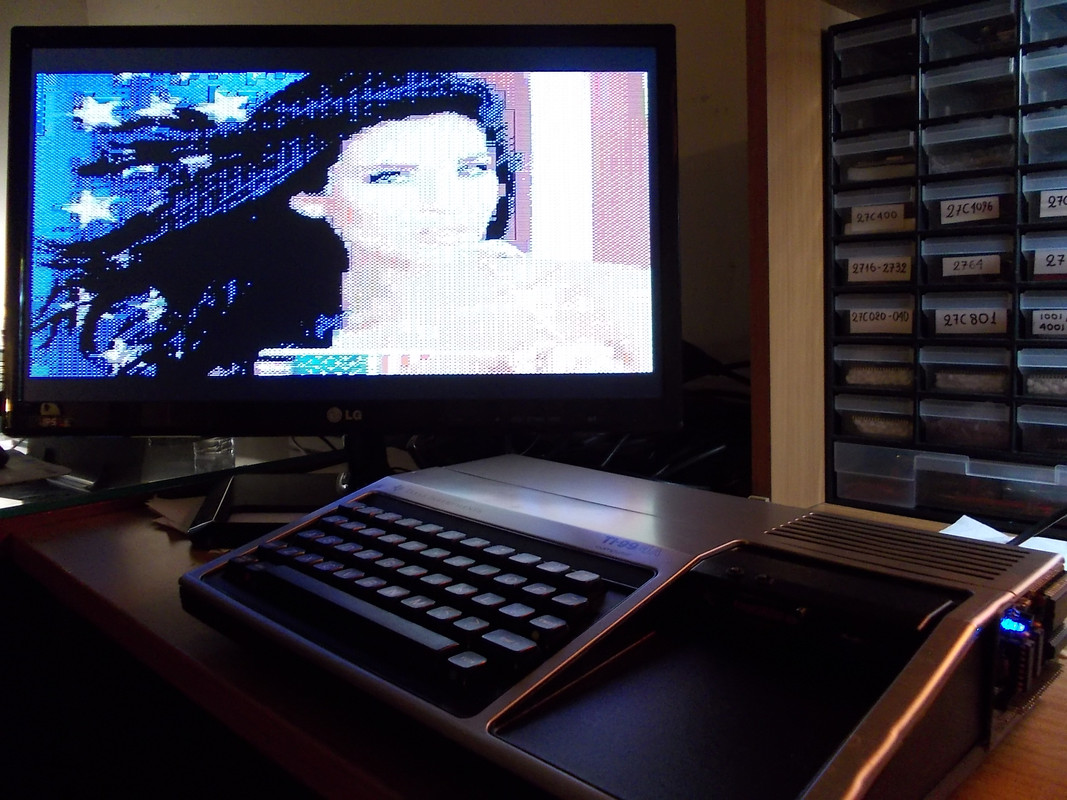

Από εδώ και πέρα, ήρθε η ώρα της απόλαυσης!

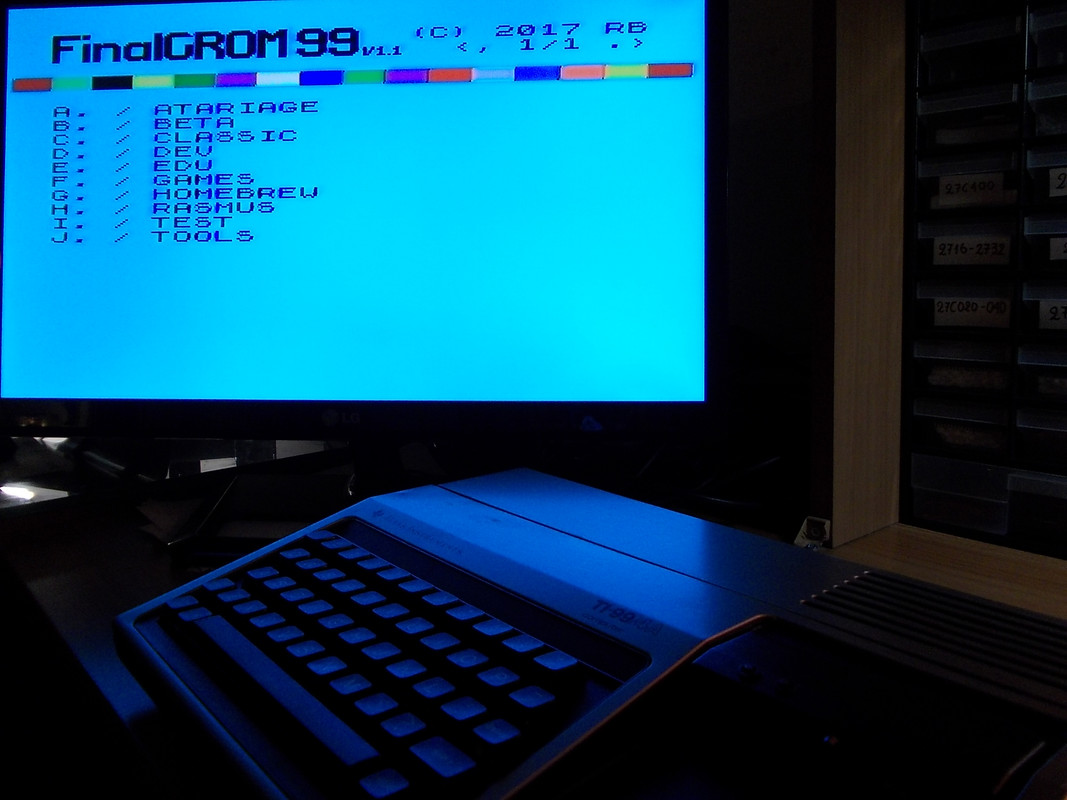

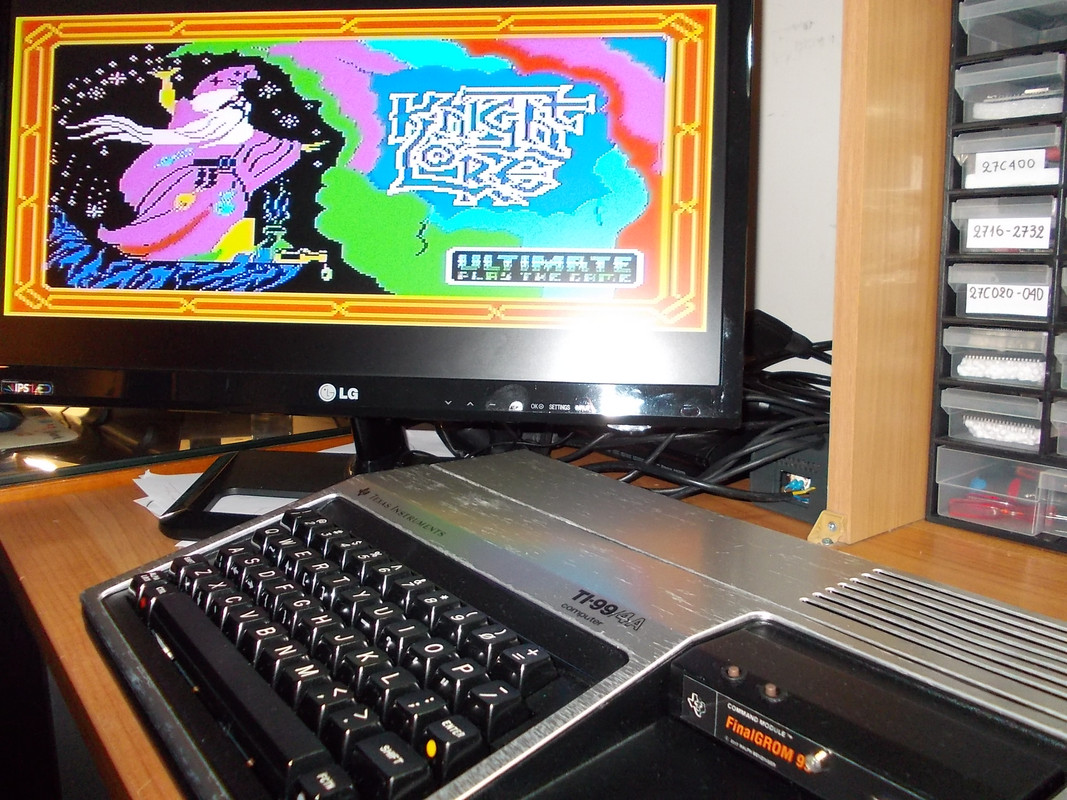

Συνδυάστηκε ΑΡΙΣΤΑ με το FinalGROM99 που παρουσίασα σε άλλο thread και εδώ και κάμποση ώρα δοκιμάζω όλα τα σουξέ του Rasmus ενώ (που και που) ρίχνω κλεφτές ματιές, φοβούμενος μην τα "βάλω με τον Τεξανό" ;)







Μα που βρέθηκε αυτή η "παλιόμπαλλα" εδώ πέρα! :lol::D:p

.
..
...
Αυτή την στιγμή ο TI99/4A με κοιτάει κατάματα, χαμογελώντας με και με περίσσεια υπερηφάνεια εισέρχεται σε μια νέα εποχή, παίρνοντας την θέση που δικαιωματικά του αξίζει πάνω στον πάγκο των αποκαλύψεων!
...
..
.
Καληνύχτα σας!:)


clemenza

Retro Addict
Συγχαρητήρια, Γιώργο! :thumbup:

Καταπληκτική δουλειά σε ένα μηχάνημα που κάποτε αποτελούσε όνειρο για πολλούς από εμάς (Κόκκινοι Γίγαντες, Άσπροι Νάνοι)... :rolleyes:


geoanas

Commodore Vampire
Staff member
Συγχαρητήρια, Γιώργο! :thumbup:

Καταπληκτική δουλειά σε ένα μηχάνημα που κάποτε αποτελούσε όνειρο για πολλούς από εμάς (Κόκκινοι Γίγαντες, Άσπροι Νάνοι)... :rolleyes:
Ευχαριστώ!
Έτσι Πάνο! Σωστά! Από εκεί ξεκινάει ο έρωτας μου με το συγκεκριμένο μηχάνημα που δείχνει ολίγον τι "γυμνό" δίχως το ταίρι του, το Speech Synthesizer :love::)

...και μια που αναφέραμε για τους "Κόκκινους γίγαντες, άσπρους νάνους", για να βάλουμε κι εδώ το αντίστοιχο link από το θαυμάσιο thread στο retromaniax :thumbup:


cutlaroc

Retro Addict
Τι ποστάρα είν'αυτή ρε Γιώργο; Μας κ@υλωσες πρωινιάτικο!!!! :lol::lol::lol::lol::rofl::rofl::rofl::rofl::rofl::rofl::D:D:D:D
(Να με συγχωρέσουν οι κυρίες του φόρουμ μου βγήκε αυθόρμητα... :D:D:D)


geoanas

Commodore Vampire
Staff member
:lol::lol::lol::p
Αν θέλεις κάτι στα γρήγορα, ρίξε μια ματιά στο link που πόσταρε ο @DAT-Alex παραπάνω ;)


Pluto63

Retro Addict
Τρομερό ποστ, γιατί δεν έχω 48ωρες ημέρες. Ακόμη στο κουτί του τον έχω και δεν ξέρω καν αν δουλεύει. Θα γίνει και αυτό.


geoanas

Commodore Vampire
Staff member
@Pluto63
Άκη ευχαριστώ! ...και για να σε προλάβω...Ναι, το ακρυλικό εφαρμόστηκε και εδώ! :D



Pluto63

Retro Addict
Λοιπόν σε λίγες μέρες θα σου έρθει ένα πακετάκι με το χριστουγεννιάτικο δώρο από μένα, δες το και τα ξαναλέμε..... χε χε χε.


geoanas

Commodore Vampire
Staff member
Λοιπόν σε λίγες μέρες θα σου έρθει ένα πακετάκι με το χριστουγεννιάτικο δώρο από μένα, δες το και τα ξαναλέμε..... χε χε χε.
:love:... Με κάνεις να κοκκινίζω... :oops:... Ευχαριστώ!


geoanas

Commodore Vampire
Staff member

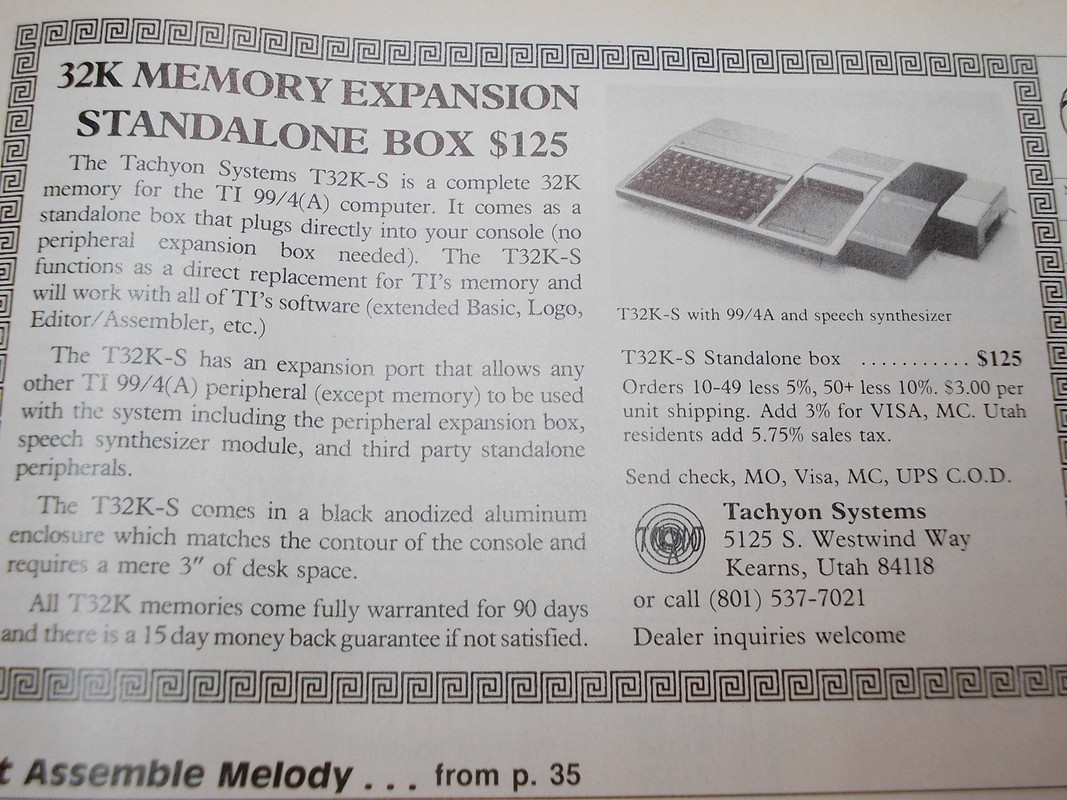

Μιας που βρήκα μερικές φωτογραφίες της Tachyon Systems 32K Expansion ram, όπως ανέφερα στο#1, είπα να τις μοιραστώ κι εδώ...(δεν τις βλέπεις και κάθε μέρα ;-) )
